Погрузчик фронтальный

233

4330

400

Предназначен для выполнения погрузочно-разгрузочных работ, перемещения и укладки рулонов, скирдования, складирования штучных грузов, засыпки траншей и ям насыпными грунтами, планировки площадок и т. д. ПФС-0,75 состоит изнавесной гидрофицированной рамы (постоянной оснастки), установленной на тракторе и легко монтируемых (демонтируемых) сменных рабочих органов.

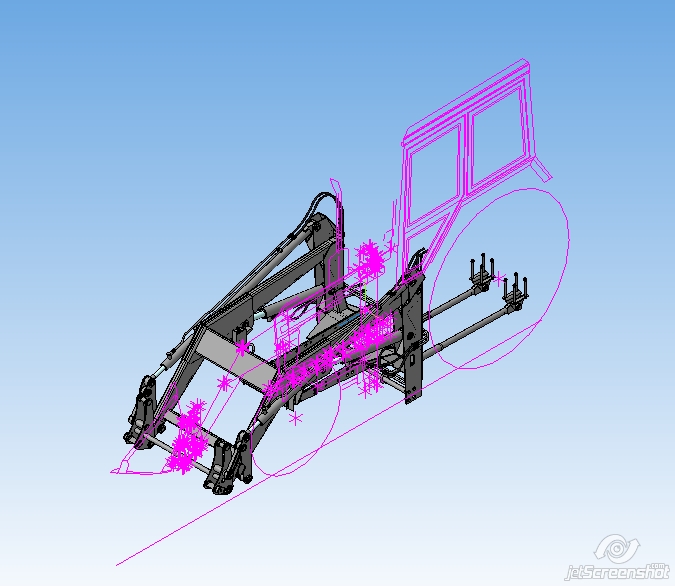

3D Модели Погрузчик фронтальный

Автор

Cripp

Дата

23.04.2014

Язык

Русский

Состав

3D сборка, 3D деталировка, 2D деталировка, Спецификации

Софт

КОМПАС-3D V14 Как открыть?
