Погрузчик на базе автомобиля ГАЗ-3309 для механизированной загрузки в полевых условиях посевных агрегатов

Казанский государственный аграрный университет
Кафедра тракторов и автомобилей
Дипломный проект по дисциплине "Тратора и автомобили"
На тему: "Проект погрузчика на базе автомобиля ГАЗ-3309 для механизированной загрузки в полевых условиях посевных агрегатов"
Казань 2013

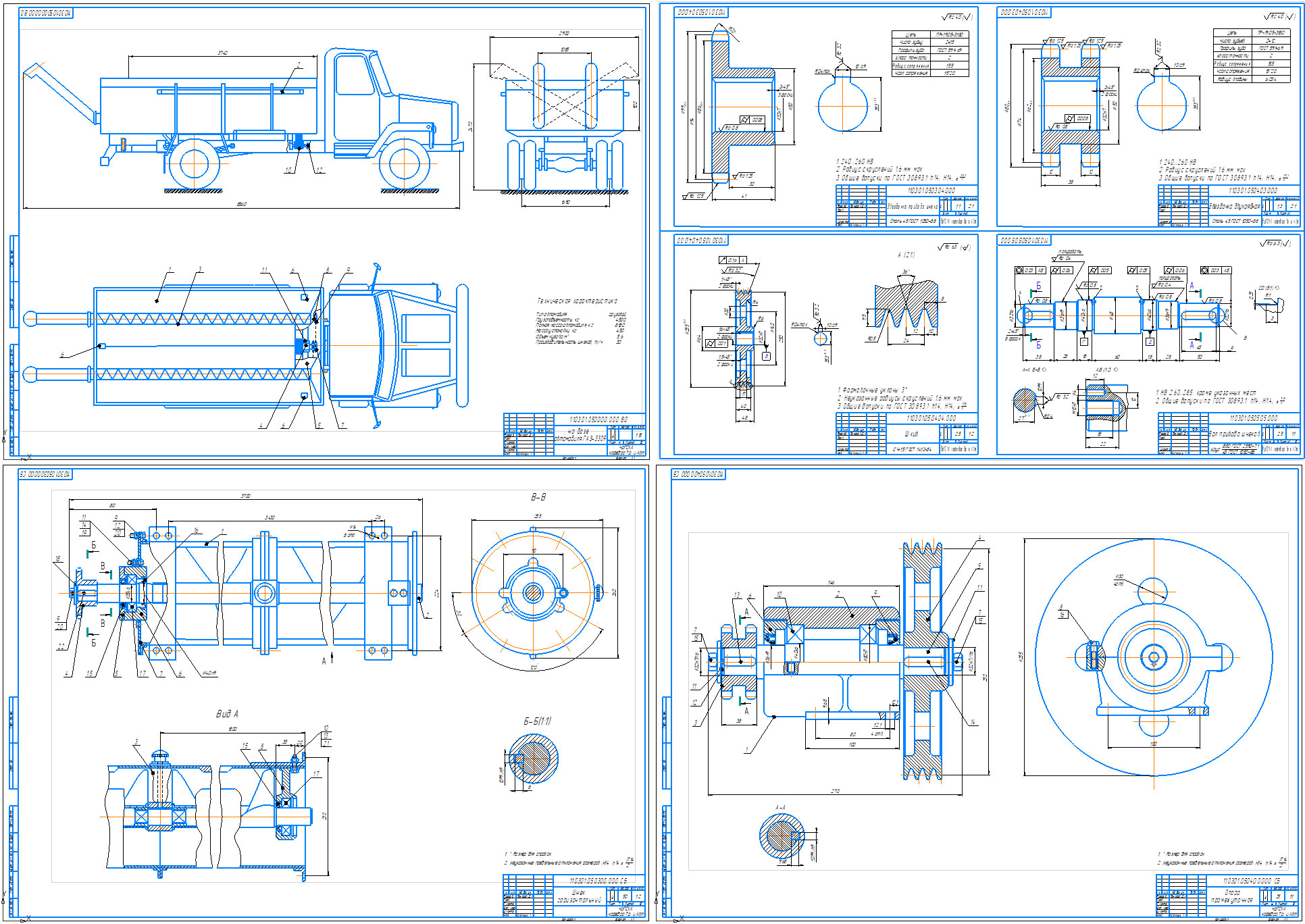

Дипломный проект: 104 с., 12 рис., 19 табл., 29 литературных источника, 10 листов чертежей и плакатов формата А1. В данном дипломном проекте рассмотрена производственно-техническая база ООО «».
Предложена конструкторская разработка погрузчика на базе автомобиля ГАЗ-3309 для механизированной загрузки в полевых условиях посевных агрегатов семенами зерновых, зернобобовых, гранулированными удобрениями. Даны описание устройства и принцип работы разработки, а также приведены некоторые расчеты. Дан обзор патентной литературы, проведен анализ существенных аналогов разработки, проведено технико-экономическое обоснование разработки и в целом проекта. Предлагаемая разработка выгодно отличается от конкурентов следующими характеристиками: высокая надежность, высокая производительность, соответствующая объему работ, как малых, так и крупных хозяйств, простота конструкции, относительно низкая цена, возможность самостоятельного демонтажа и дальнейшего обслуживания.
Освещены вопросы организации охраны труда, сделаны соответствующие расчёты. Предложены мероприятия по улучшению условий работы и охраны труда, составлена инструкция по технике безопасности.
. Произведен анализ экологического вреда, наносимого предлагаемой конструкцией, предложены меры по обеспечению благоприятного состояния окружающей среды.
Также приведено технико-экономическое обоснование конструктивной части проекта. Они составляют 21029,55рублей. Годовая экономия эксплуатационных затрат от использования предлагаемого погрузчика по сравнению с отсутствием подобного прототипа в ООО «Юбилейное»
составляет 210 тыс. рублей. Срок окупаемости капитальных вложений 0,1 года или 1,2 месяца.

СОДЕРЖАНИЕ
Введение 8
1 Производственно-техническая характеристика совхоз ООО «ЮБИЛЕЙНОЕ» 10
1.1 Расположение и структура предприятия 10
1.2 Природно-климатические условия 12
1.3 Анализ производственной деятельности 13
1.4 Характеристика отраслей животноводства и растениеводства 17
1.5 Машинно-тракторный парк 22
1.6 Основные показатели использования машинно-тракторного парка 25
2 Анализ существующих конструкций 27
2.1 Загрузчики на базе автомобилей 27
2.2 Загрузчики на базе тракторов 33
2.3 Анализ патентной литературы 39
2.3.1 Загрузчик семян на базе самоходного шасси Т-16М 40
2.3.2 Загрузчик сеялок семенами и удобрениями на базе автомобилей ГАЗ-53А, КамАЗ, ЗИЛ 41
2.3.3 Загрузчик сеялок семенами и удобрениями на базе автомобилей ГАЗ-53А 41
2.3.4 Загрузчик сеялок семенами и удобрениями на базе автомобилей ГАЗ-53А 42
2.3.5 Загрузчик сеялок семенами и удобрениями на базе автомобилей ГАЗ-53А 42
3 Проект погрузчика на базе автомобиля ГАЗ-3309 43
3.1 Выбор технологической схемы, описание схемы и принципа работы . 43
3.2 Анализ объекта разработки 44
3.2.1 Признаки структуры устройства 44
3.2.2 Наличие взаимодействия и взаимосвязи элементов 44
3.2.3 Взаиморасположение элементов конструкции 45
3.2.4 Геометрические формы элементов 45
3.2.5 Форма выполнения связей между элементами конструкции 45
3.2.6 Параметры и другие характеристики, конструкция и их взаимосвязь 45
3.3 Обоснование функциональной структуры устройства 46
3.4 Обоснование кинематической схемы погрузчика 46
3.5 Расчет составных частей автопогрузчика 47
3.5.1 Расчет горизонтального винтового транспортера 47
3.5.2 Расчет наклонного транспортера 51
3.5.3 Расчет ременной передачи 53
3.5.4 Расчет вала винтового транспортера 56
3.5.5 Расчет цепной передачи привода 61
3.5.6 Расчет вала привода шнека 63
3.5.7 Расчет подшипников 66
3.5.8 Расчет подшипников шнека 67
3.5.9 Расчет шпонки шнека 68
4 Безопасность жизнедеятельности 69
4.1 Безопасность жизнедеятельности на производстве 69
4.2 Разработка рекомендаций по обеспечению безопасности жизнедеятельности на рассматриваемом предприятии 76
4.3 Инструкция по техники безопасности при работе с погрузчиком 77
5 Безопасность жизнедеятельности в чрезвычайных ситуациях . 80
6 Охрана окружающей среды 83
6.1 Охрана природы в современных условиях развития народного хозяйства 83
6.2 Анализ природоохранной деятельности предприятия, рекомендации по улучшению окружающей среды в ООО «Юбилейное» 88
6.3 Экологическая экспертиза внедряемой разработки 90
7 Технико-экономические показатели 92
Заключение 100
Список использованных источников 102
