Проведение ТО и ремонтов с разработкой пневмонагнетателя

Нижегородский инженерно экономический университет
Кафедра ТО и ремонт машин
Дипломный проект по дисциплине ТО и ремонт
на тему: Проведение ТО и ремонтов с разработкой пневмонагнетателя
Княгинино 2015

При проведении работ по смазке необходим комплект инструмента: прилагаемый к комбайну шприц рычажно-плунжерный Ш-1-39-11010-А1, масленка для жидкой смазки. Так же рекомендуется использовать пневмонагнетатели пластических смазок, в данном проекте рассмотрим пневмонагнетатель пластических смазок.
Пневмонагнетатетель предназначен для нагнетания пластичных смазочных материалов к поверхностям трения машин и механизмов сельскохозяйственного назначения, может применяться самостоятельно на передвижных и стационарных средствах технического обслуживания машинно-тракторного парка.
В пневмонагнетателе заложены новые конструктивные решения пневмораспределительного механизма и принудительного введения перекачиваемого смазочного материала в камеру через бак, что положительно отличает его от известных аналогов.
Введение новшества упрощает обслуживание, повышает безотказность, обеспечивает техническую и экологическую безопасность пневмонагнетателя.

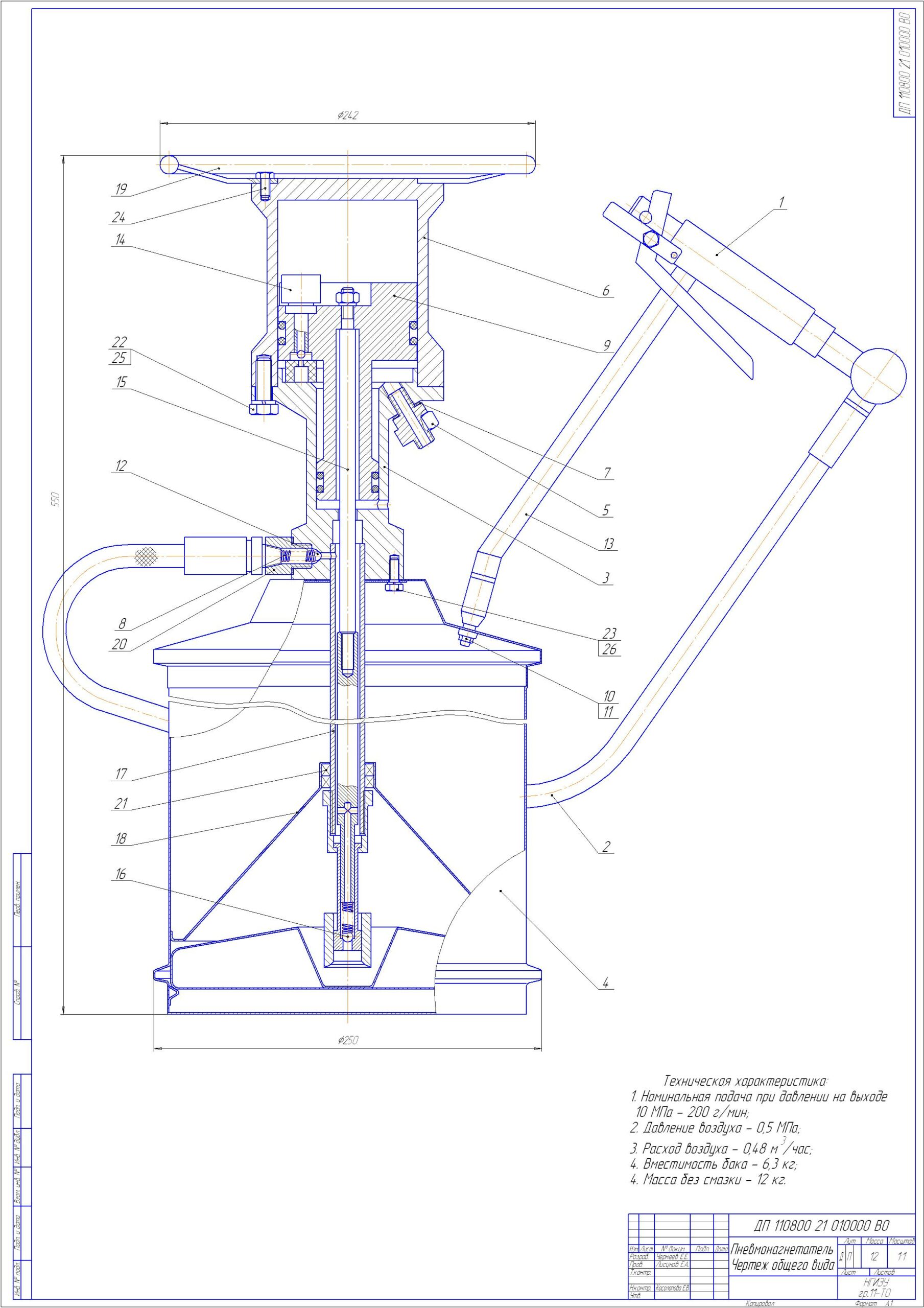

Принцип работы пневмонагнетателя заключается в следующем. Через штуцер 5 пневмонагнетатель постоянно подключен к ресиверу компрессора давление в котором постоянно. При подаче воздуха поршень 9 пневмоцилиндра 6 перемещается вниз. Двигаясь вниз, поршень через систему штоков перемещает стакан вниз, создавая при этом разряжение в полости нагнетания смазки. Под действием разряжения смазка проходит через заборник, запорный клапан 16 и по каналам заполняет полость нагнетания. Заполнение происходит до тех пор, пока золотник 14 установленный на поршне не дойдет до упора в корпус 3, после чего он автоматически перемещается в верхнее положение, перекрывая воздушные каналы (радиальное сверление) соединяющие верхнюю полость пневмоцилиндра 6 и атмосферу.
После того как золотник 14 закрылся, воздух нагнетается снизу поршня и тем самым поднимает его. Поршень, двигаясь вверх через систему штоков 15, поднимает стакан, уменьшая объем, за счет чего выдавливается смазка под давлением в соединительную арматуру 2. Это происходит до тех пор, пока поршень пневмоцилиндра 9 с золотником 14 не дойдут до верхнего упора в пневмоцилиндре 6. Далее золотник 14 открывает воздушный канал и цикл повторяется.
Техническая характеристика пневмонагнетателя представлена ниже.
Техническая характеристика

Тип переносной, с пневмоприводным
поршневым насосом
Номинальная подача при давлении 200
на выходе 10 МПа (100 кгс/см2), г/мин
Максимальное давление на выходе,
МПа (кгс/см2) 40(400)
Давление потребляемого сжатого воздуха,
МПа (кгс/см2) 0,8(8,0)
Расход потребляемого сжатого воздуха,
приведенного к нормальным условиям, м3/мин 0,48
Номинальная вместимость бака, кг 6,3
Длина рукава пистолета, м 4
Размеры без пистолета, мм:
ширина 290
высота 490
Масса, кг:
без мазки 12
без пистолета 8

Состав: АХД, Машинный двор, Участок мастерской, График загрузки ЦРМ, Нагнетатель (ВО), Деталировка, ПЗ. Язык документа

Софт: КОМПАС-3D 14
