Институт механики и энергетики им. В.П. Горячкина
кафедра почвообрабатывающие машины
расчетная работа по дисциплине уборочные машины
На тему: "Расчет рабочих органов уборочных машин. Расчет режущего аппарата"
Москва 2013
Содержание:
1. Исходные данные. Вариант 1………………………………………………….2
2. Скорость движения уборочной машины …………………………….............3
3. определение скорости резания стеблей……………………………………….3

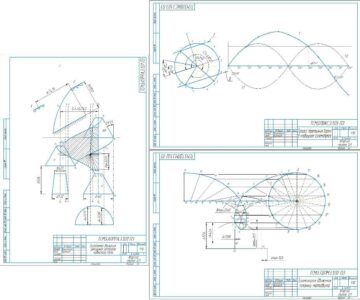

4. Построение траектории абсолютного движения точки А лезвия сегмента…………………………………………………………………………3-4
5. Построение диаграммы отгиба и высоты стерни отдельного рядка стеблей…………………………………………………………………………...4-5
6. Определение средней высоты стерни и ее отклонения от установочной высоты среза……………………………………………………………...……..4-6
7. Определение сил, действующих на нож P. A., и мощности на привод ножа. Построение диаграмм сил и мощности………………………………..……..6-10
8. Список литературы……………………………………………………………11
|
№ Вари- анта |
Ширина захвата режущего аппарата В, м |
Частота вращения вала привода ножа n, мин-1* |
Скорость движения агрегата υ, м/с* |
Тип режущего аппарата (ТРА) |
Площадь нагрузки fн, см2 |
Устано-вочная высота среза, Ну, см |
Урожай-ность зерна пшеницы А, т/га |
Отношение массы соломы к массе зерна mс : mз |
Убираемая площадь S, га |
|
1 |
2,8 |
560 |
3,0 |
1 |
115 |
5 |
3,0 |
1,25 |
400 |
