Расчёт воздушно-решетной машины 3М-20Ф

Барановичский государственный университет
Кафедра технического обеспечения сельскохозяйственного производства и агрономии
Курсовой проект : по дисциплине " Сельскохозяйственные машины"
На тему: " Расчёт воздушно-решетной машины 3М-20Ф"
Барановичи 2017

Исходные данные:
Производительность теоретическая, т/ч: Qт = 20;
Удельная нагрузка на 1 м ширины сита, т/(чм): qb= 3,04;
Удельная производительность сит, т/(чм): qF = 60
Ширина подсевного сита, м: В = 0,239;
Длина сит, м: L = 0,490;
Расчет производится на базе зерноочистительного сепаратора 3М-20Ф:
Число ситовых рам в ярусе: 36;
Число секций: 3;
Размер ситовой рамы: 1,0 х 1,0 м;
Площадь сит: 6 м2;
Размер отверстий сит сортировочных: D 2,8мм;
Размер отверстий сит подсевных: 1,8x2 мм.

Содержание

Введение 4
1.Расчёт воздушно-решетной машины 5
1.1 Технологический расчёт 5
1.2 Кинематический расчёт 9
1.3 Построение графика движения решёт 17
1.4 Расчёт воздушной системы 20

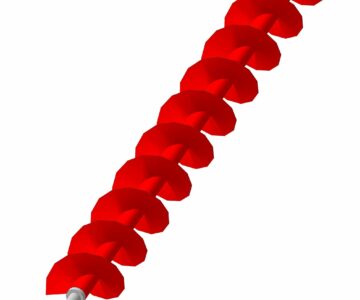

1.5 Расчёт шнека 21
1.6 Разработка технологической схемы машины 24
1.7 Разработка кинематической схемы привода решётного стана 26
1.8 Технологические регулировки 27
Заключение 29
список используемых источников 30

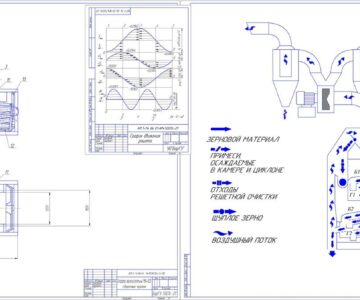

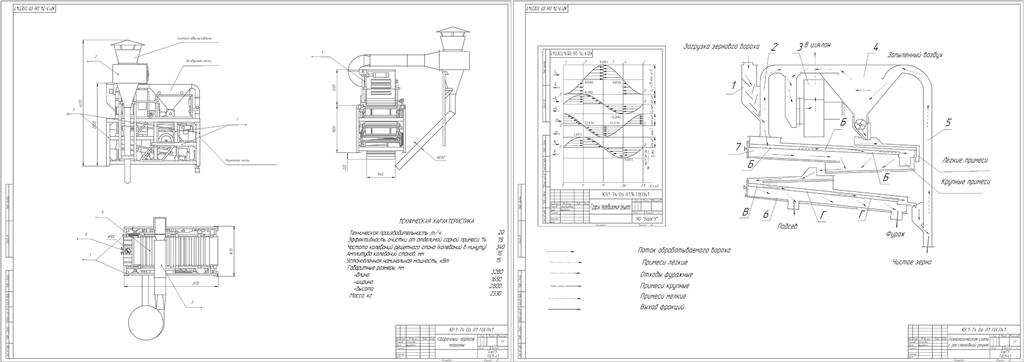

Состав: Технологическая схема, синусоиды, общий вид, пояснительная записка Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Расчёт воздушно-решетной машины 3М-20Ф

синусоиды.cdw
Технолог схема спл.cdw
Общий вид.cdw
Пояснительная Сплендер.docx
