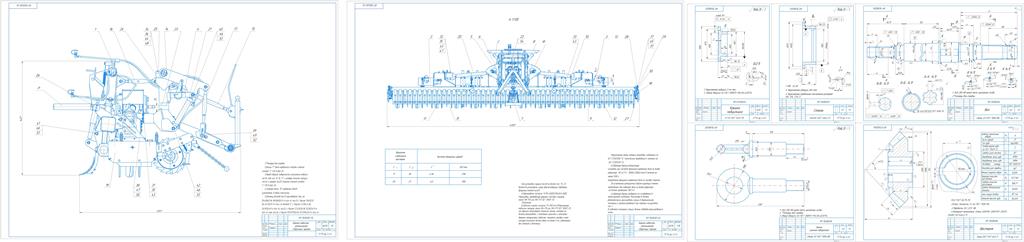

Разработка конструкции бороны ротационной (прототип БНР-6)

Гомельский Государственный технический университет имени П.О.Сухого
Кафедра сельскохозяйственные машины
Курсовой проект по дисциплине "Проектирование сельскохозяйственной техники"
На тему "Разработка конструкции бороны ротационной (прототип БНР-6)»
Гомель 2015

Исходные данные для расчёта:
- поступательная скорость движения агрегата V должна быть не менее 7,5 км/ч. Принимаем V = 7,5 км/ч = 2,2 м/с.;
- диаметр ротора D = 0,25 м, откуда R = 0,125 м.
Согласно схеме: l1 = 26 мм; d1 = 45 мм; l2 = 2 мм; d2 = d3 = d4 = 55 мм; l3 = 125 мм; l4 = 58 мм; l5 = 40 мм; d5 = 50 мм; l6 = 136 мм; d6 = 45 мм;
Нагрузки:
Окружная сила Ft = 4546 Н;
Радиальная сила Fr = 1576 Н;
Осевая сила Fa = 497 Н;
Передаваемый момент Т = 150 Н∙м;
Свойства материала:
σт = 750 МПа;
τт = 450 МПа;
Аннотация…………………………………………………………………..4
Введение…………………………………………………………………....5
1.Анализ природно-климатических условий зоны эксплуатации……....
2. Краткие сведения об агротехнике возделывания…………………...
3. Анализ конструкции аналогов рабочих органов машины………...
3.1 Анализ условия эксплуатации.....................................................
4. Обоснование выбора проектируемой машины…………………......
5. Прочностной расчёт………………………………………………......
6. технологический расчет процесса работы машины…………
Заключение ………………………………………………………….......
Список литературы…………………………………………………....…
Приложение…………………………………………………………...….
