Разработка заднего моста карьерного самосвала БелАЗ-7555 г/п 60т

0
39
1786
29
0
150

ГГТУ им.П.О. Сухого
Кафедра Сельскохозяйственные машины
Дипломный проект
На тему «Разработка заднего моста карьерного самосвала
БелАЗ-7555 грузоподъёмностью 60тонн»
Гомель 2012

В данном дипломном проекте производится модернизация заднего ве-дущего моста карьерного самосвала БелАЗ-7555 грузоподъёмностью 60 тонн с колёсной формулой 4x2 с колесами одного диаметра. За модернизирован-ный узел принимаем задний ведущий мост, в частности планетарный редук-тор передающий вращение на колёса. За базовую мо¬дель принимается задний ведущий мост карьерного самосвала БелАЗ-7555 В .
В проекте были рассчитаны зубчатые колёса входящие в состав плане-тарного редуктора, подобранны подшипники исходя из результатов расчета по рассчитанным данным дипломного проекта.

АННОТАЦИЯ..........................................................................................................4
ВВЕДЕНИЕ..............................................................................................................5
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ....................................................7
ПАТЕНТНЫЙ ПОИСК МОДЕРНИЗИРОВАННОЙ ТЕХНИКИ………...13
ОБОСНОВАНИЕ ПРИНЯТОЙ КОНСТРУКЦИИ ……………...……...…26
АНАЛИЗ КОНСТРУКЦИИ ЗАДНИХ ВЕДУЩИХ МОСТОВ………...…28
5. ТЯГОВО-ДИНАМИЧЕСКИЙ РАСЧЁТ………….………………………..40
6. КИНЕМАТИЧЕСКИЙ И ПРОЧНОСТНОЙ РАСЧЁТ….............................52
6.1 КИНЕМАТИЧЕСКИЙ РАСЧЁТ………………………………………..52
6.2 ПРОЧНОСТНОЙ РАСЧЁТ СЕРИЙНОГО ОБРАЗЦА
ПЛАНЕТАРНОГО РЕДУКТОРА………………………………………………55
6.3 ПРОЧНОСТНОЙ РАСЧЁТ НОВОГО МОДЕРНИЗИРОВАННОГО ОБРАЗЦА ПЛАНЕТАРНОГО РЕДУКТОРА………………………………….61
6.4 ПРОВЕРОЧНЫЙ РАСЧЁТ ПОДШИПНИКОВ НА ТРЕБУЕМУЮ ГРУЗОПОДЪЁМНОСТЬ………………………………………………………..68
7. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ, ЭКСПЛУАТАЦИИ, РЕМОНТУ И ТЕХНИКЕ БЕЗОПАСНОСТИ КАРЬЕРНОГО САМОСВАЛА БелАЗ-7555……………..71
8. РАСЧЁТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ……………84
8.1 РАСЧЁТ ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ……………………..85
8.2 РАСЧЁТ ИТОГОВЫХ ПОКАЗАТЕЛЕЙ ЭКОНОМИЧЕСКОЙ ОЦЕНКИ…………………………………………………………………………96
8.3 ТЕХНИКО-ЭКОНОМИЧЕСКИЙ АНАЛИЗ РЕЗУЛЬТАТОВ РАЗРАБОТКИ…..…………………………………………………………….....98
9. ВЫБОР СМАЗКИ. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ЭКСПЛУАТАЦИИ………………………………………………………………...…..….…101
10. ЭНЕРГОСБЕРЕЖЕНИЯ……………………………………………...……106
ЗАКЛЮЧЕНИЕ...................................................................................................109
ЛИТЕРАТУРА.....................................................................................................110
ПРИЛОЖЕНИЯ


Сообщить о проблеме
Автор
user-avatar Timmi96
Дата
05.11.2017
Язык
Русский
Состав

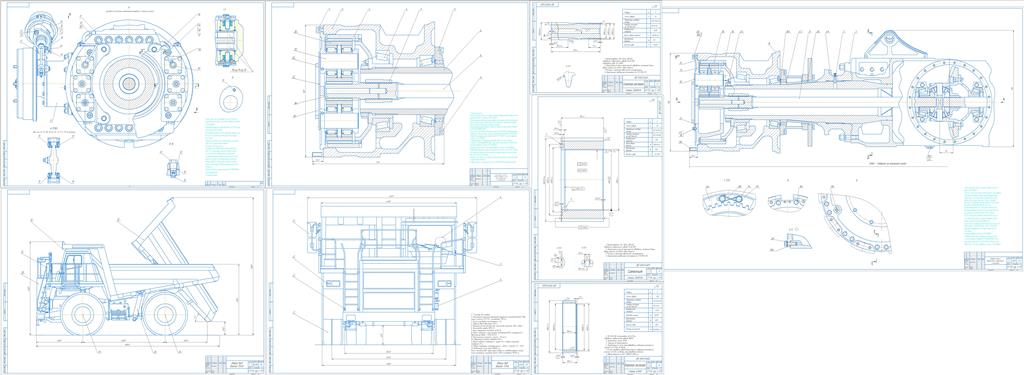

Общий вид БелАз (2 листа), Мост серийный (саттелита), Разработка, Спецификации, Деталировка (коронная шестерня, солнечная шестерня, Саттелит).
