Сажалка Л-202

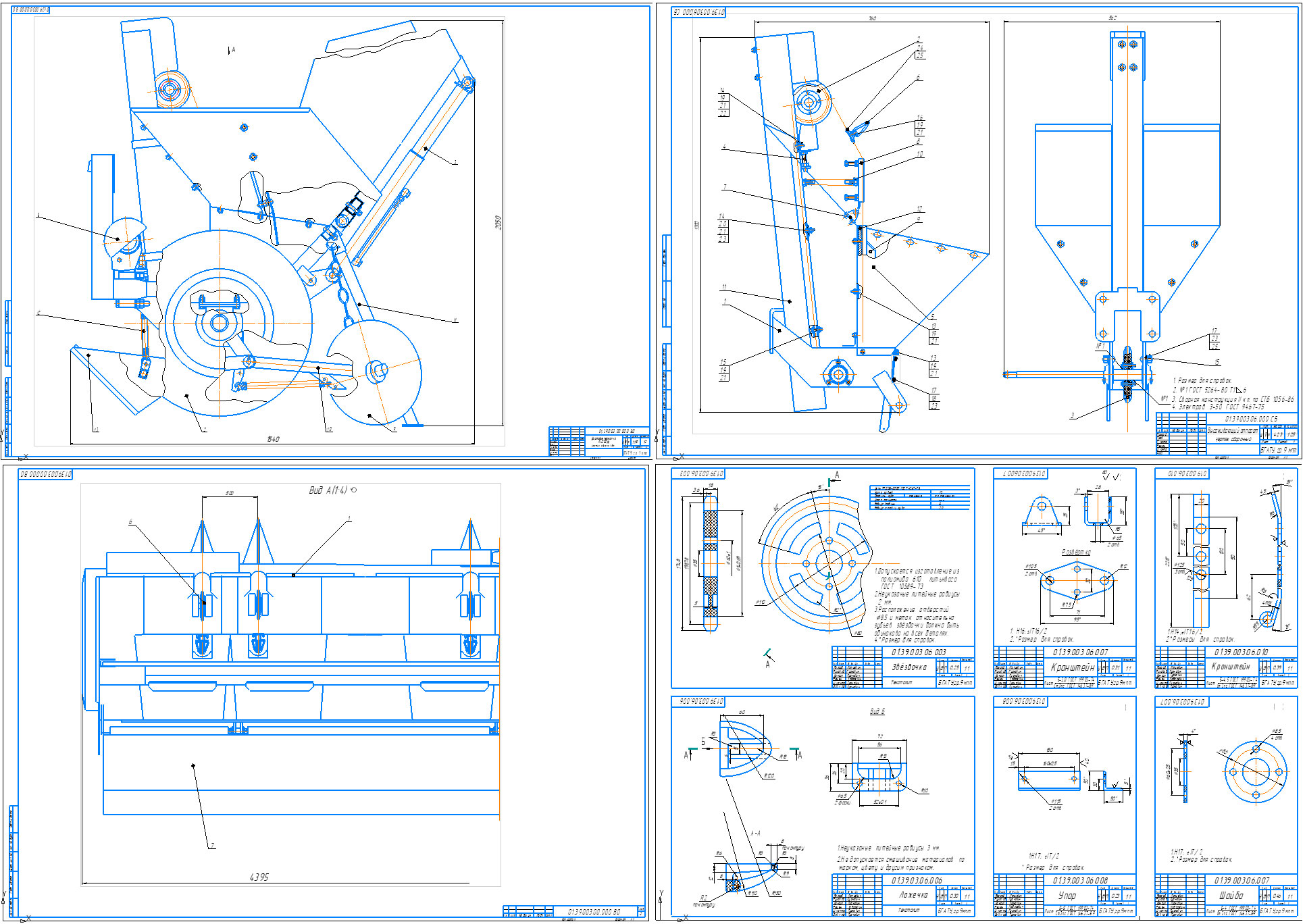

Представлен чертеж картофелесажалки Л-202 и спецификации к ней. А также модернизированный высаживающий аппарат к ней с деталировкой отдельных узлов + спецификация на общий вид. В архиве имеются и расчеты и записка, практически готовый диплом на тему модернизации сажалки.

Для повышения урожая картофеля за счёт уличении площади произрастания предлагаю разработанный мной высаживающий аппарат для сажалки Л-202, что приведет к увеличению ширины захвата сажалки, так как посадка по такой технологии возможна только в три гряды. Она предназначена для посадки в предварительно нарезаны гряды шириной 1400 мм пророщенных и не прощеных клубней картофеля.
Картофелесажалка представляет собой навесную машину которая агрегатируется с трактором Беларус-802. Сажалка имеет шесть высаживающих аппаратов, что обеспечивает посадку картофеля в три гряды. Привод высевающих аппаратов осуществляется от приводных колёс сажалки при помощи цепной передачи. Посадка картофеля осуществляется с междурядьем между рядками 30 см, между грядами 1400 см. Расстояние между клубнями 10-20.5 см, так как посадка осуществляется в шахматном порядке, что позволит добиться необходимого нам увеличения площади питания клубней, что приведёт к увеличению урожая. Регулировка густоты посадки производится при помощи регулировочных звёздочек на валу высаживающего аппарата. Ложечки соседних секций высевающих аппаратов смещены на друг относительно друг друга на 76 мм, что и приводит к посадке клубней в шахматном порядке. Работа высевающего аппарата следующая. Поднимая загрузкой бункере тракторист трогается сместа агрегата и от опорных колёс крутящий момент передаётся посредством цепных передач на высаживающие аппараты. Клубни картофеля из звгрузочного бункера самотёком попадают в питательный бункера. Двигаясь вверх, ложечки высаживающих аппаратов захватывают клубни. После выхода ложечек из слоя клубней под действием встрахивателя лишние клубни подаются обратно в питательный бункер. При движении ложечек вниз клубень попадается во внутреннюю полость сошника и далее на дно борозды. Борозды с высаженными клубнями закрываются дисками бороздозакрывателя.
