УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Факультет механизации сельского хозяйства
Кафедра технического обслуживания и ремонта машин
по дисциплине: сельскохозяйственные машины
на тему: Совершенствование технологического процесса вспашки с разработкой пружинного предохранителя плуга ППО-5-40
Горки 2020

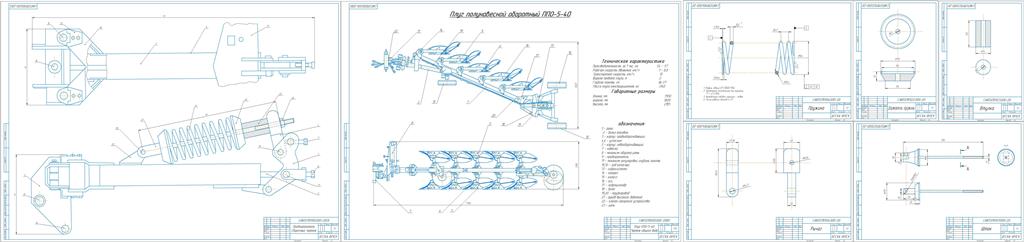

Целью курсового проекта является усовершенствование плуга ППО-5-40 заменив рессорную защиту корпуса на пружинную. Работа предохранителя заключается в следующем. При наезде на препятствие корпус выглубляется, нижние упоры грядиля выходят из контакта с нижними цапфами, кронштейна и грядиль поворачиваясь относительно верхних цапф и одновременно перемещаясь вдоль тяги, разворачивает рычаг относительно оси , сжимая пружину . После преодоления препятствия под действием сжатой пружины происходит возвращение грядиля с корпусами в рабочее положение. Для регулировки предварительного усилия сжатия пружины служит болт.
Введение 5
1 Анализ технологического процесса вспашки 6
1.1 Краткий анализ условий работы 6
1.2 Особенности технологического процесса вспашки 6
1.3 Агротехнические требования к качеству выполнения процесса вспашки 8
2 Краткий обзор машин и рабочих органов 11
3 Модернизация плуга ППО 5-40 19
3.1 Обоснование предлагаемой модернизации 19
3.2 Устройство и рабочий процесс модернизированного плуга
ППО 5-40 20
3.3 Расчёт основных параметров плуга ППО 5-40 23
3.3.1 Силовые характеристики рабочих органов плуга 23
3.3.2 Технологические и конструктивные расчёты усовершенствованной машины 26
Заключение 29
Литература 30
