Совершенствование технологии уборки зерновых с разработкой разбрасывателя соломы к зерноуборочному комбайну

0
0
20
0
0
300

Костанайский региональный университет имени Ахмет Байтурсынұлы

ДИПЛОМНЫЙ ПРОЕКТ
по образовательной программе
6B08701- Аграрная техника и технология
на тему: Совершенствование технологии уборки зерновых с разработкой разбрасывателя соломы к зерноуборочному комбайну
2025

В проекте рассмотрены технологии возделывания зерновых культур
Рассмотрены технические характеристики предлагаемых на рынке зерноуборочных комбайнов производства СНГ и стран дальнего зарубежья
Выявлены недостатки комбайнов оборудованных разбрасывателями соломы
Предложена модернизированная конструкция разбрасывателя соломы. В отличии от базовой конструкции в предлагаемой, привод разбрасывающих дисков выполнен внизу под дисками, что позволяет обеспечить работу всей поверхности диска. В результате применения предлагаемой конструкции разбрасывателя улучшается качество разбрасывания соломы, исключается образование «мертвых» зон, где происходит забивание соломистой массой
Предложенная конструкция позволит уменьшить энергозатраты на привод в 2 раза без потери качества и за счет повышения производительности в среднем на 10% снизить удельный расход топлива комбайнов Енисей-1200 на уборке зерновых. Так же обеспечивается повышение качества разбрасывания соломы.
-переход на минимальную технологию возделывания зерновых культур беспечивают сокращение эксплуатационных затрат на 45% по сравнению с текущим уровнем.
- Ожидаемый срок окупаемости данного технического решения составляет 1,6 года.
- Внедрение модернизированного парка зерноуборочной техники на основе комбайнов РСМ «Акрос-560» позволит достичь годового экономического эффекта в размере 78,6 млн тенге.

Содержание

Введение ………………………………………………………………..…....... 5
1 Анализ состояния машинно-тракторного парка хозяйства ……………… 7
1.1 Общая характеристика и размеры хозяйства …………………….. 7
1.2 Состав и анализ использования машинно-тракторного парка в хозяйстве ………………………………………………….................8
1.3 Динамика и структура затрат на эксплуатацию машинно-тракторного парка в хозяйстве ……………………………………10
1.4 Обоснование темы дипломного проекта …………………………. 12
2 Проектная часть …………………………………………………………….. 14
2.1 Технологические основы возделывания зерновых культур ……. 14
2.1.1 Рациональные варианты севооборотов …………………………... 14
2.1.2 Основные сельскохозяйственные культуры Северного Казахстана …………………………………………………………..15
2.1.3 Технологические операции, применяемые при возделывании зерновых культур ……………………………………………..........16
2.1.4 Минимальная и «нулевая» технологии возделывания зерновых культур……………………………………………………….............21
2.1.5 Оценка технологий по влагообеспеченности растений………….. 24
2.1.6 Экономическая оценка применения технологий ………………… 26
2.2 Технология уборки зерновых культур …………………………… 28
2.2.1 Агротехнические требования ……………………………………... 28
2.2.2 Потери продукции при проведении уборки в хозяйстве ………... 29
2.3 Способы улучшения работы машинно-тракторного парка в хозяйстве ….........................................................................................31
2.4 Определение состава и структуры парка зерноуборочных комбайнов хозяйстве ..……….……..................................................32
2.4.1 Обоснование типажа комбайнов ……………………...................... 32
2.4.2 Комплектование уборочных агрегатов и расчет их часовой производительности ………………………………………………..37
2.4.3 Определение состава парка зерноуборочных комбайнов хозяйстве …………………………………………………………….39
2.5 Разработка годового плана механизированных работ в хозяйстве…………………….........................................................44
3 Конструктивная часть ……………………………………………………… 45
3.1 Обоснование конструктивной разработки ….................................. 45
3.2 Описание предлагаемой конструкции разбрасывателя соломы ... 46
3.3 Расчет ременной передачи привода опоры ……….....…………… 48
3.4 Расчет шпоночного соединения …………………………………... 50
3.5 Расчет подшипников качения разбрасывающих дисков ………... 51
3.6 Проверочный расчет рамы разбрасывателя на прочность ……… 53
4 Охрана труда и окружающей среды ..……................................................... 56
4.1 Анализ опасных и вредных производственных факторов при уборке зерновых культур в хозяйстве ……………………………57
4.2 Требования безопасности к процессу уборки зерновых культур в хозяйстве …………………………………………………………….8
4.2.1 Требования технической безопасности …………………………... 58
4.2.2 Требования производственной санитарии ……………………….. 59
4.2.3 Требования электробезопасности ………………………………… 60
4.2.4 Требования противопожарной безопасности ……………………. 60
4.2.5 Требования эргономики …………………………………………… 61
4.3 Требования безопасности при работе комбайна Енисей-1200 с разработанным разбрасывателем соломы…………………………62
4.4 Охрана окружающей среды ……………………………………...... 62
5 Экономическая эффективность проекта ………………………………….. 65
5.1 Расчет экономической эффективности проекта …………………. 65
5.2 Расчет экономической эффективности разбрасывателя соломы для комбайна Енисей-1200 ...………………………………………
69Заключение………………………………………………………………......... 71
Список использованных источников……………………………………....... 72


Сообщить о проблеме
Дата
08.07.2025
Язык
Русский
Состав

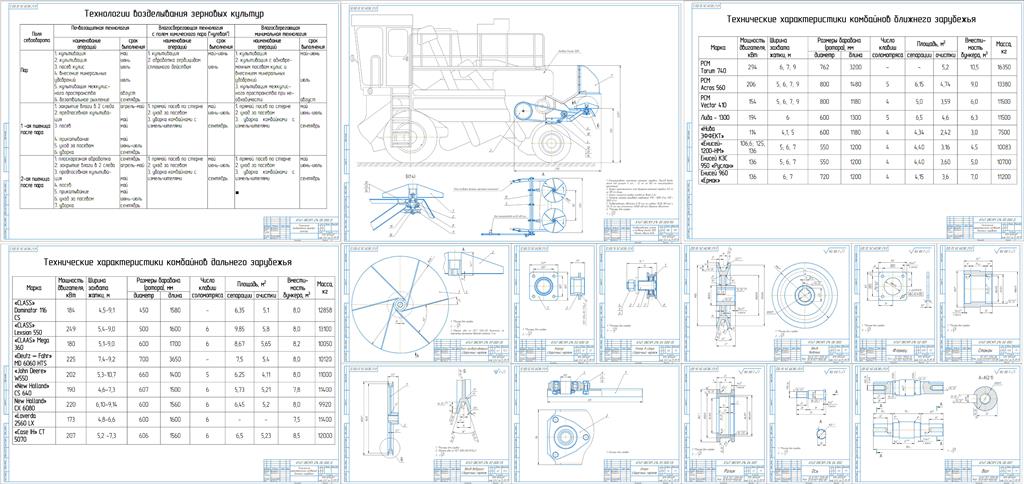

Общий вид комбайна с разбрасывателем А1, Сборочные узлы разбрасывателя А1, деталировка узлов разбрасывателя А1, демонстрационные листы А1 х3, ПЗ, спецификации на сборочные узлы
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Сборки
    • Диск разбрасывающий.cdw
    • Опора с подш.cdw
    • Ролик СБ.cdw
    • СБ Корпус.cdw
    • СБ Шкив ведущий.cdw
  • Спецификации
    • Диск разбрасывающий.spw
    • Опора.spw
    • Ролик в сборе.spw
    • СП Корпус.spw
    • СП Шкив ведущий.spw
    • Спецификация.spw
  • Листы Д
    • Тех харки комб ближ заруб.cdw
    • Тех харки комб дальнего заруб.cdw
    • Технология возделывания.cdw
  • Детали
    • Вал.cdw
    • Ось.cdw
    • Ролик.cdw
    • Стакан.cdw
    • Фланец.cdw
    • Шкив ведомый.cdw
  • Ведомость.docx
  • Доклад.docx
  • обложка и титульниный.doc
  • ПЗ.doc
  • презентация.pptx
  • СБ Разбрсыватель соломы к комбайну Енисей 1200.cdw
  • СБ Разбрсыватель соломы к комбайну Енисей 1200.jpg
