Стенд для притирки золотников к корпусу распределителя Р-80

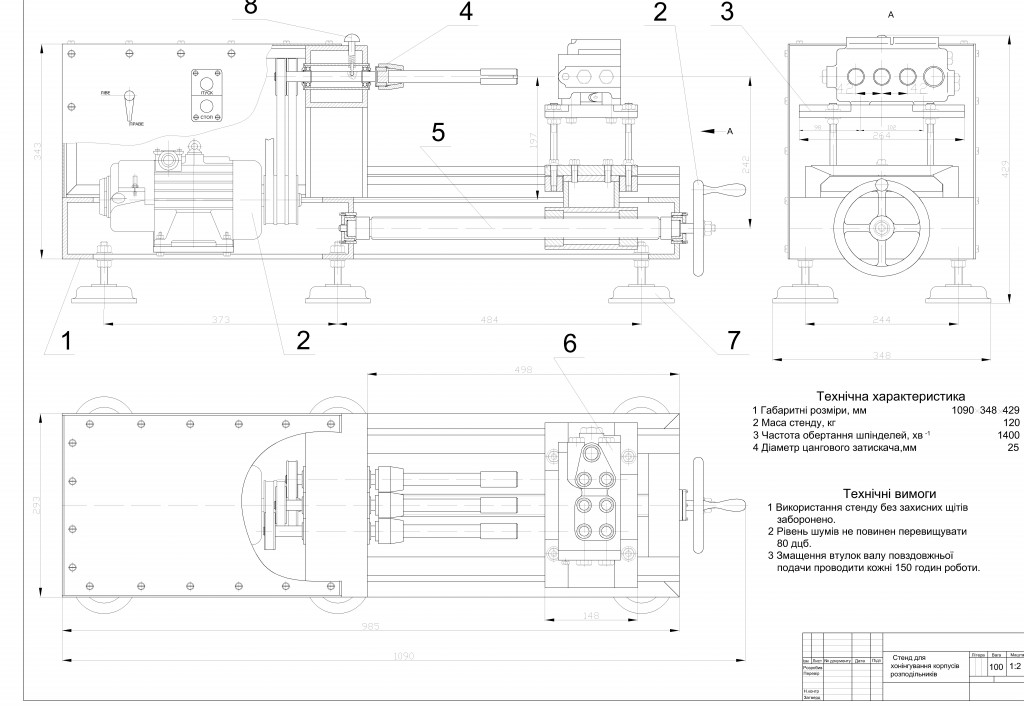

Приведен стенд для притирки золотников к корпусу распределителя Р-80 или Р160. Притирка проводится одновременно для 3х золотников. Применяется при приработке, тоесть чистовой обработке.

Состав: Записка (ПЗ), Вид общий (ВО), Деталировка, Спецификация, Язык документа

Софт: AutoCAD
