Ступица 2ПТС-4 (8-шпил.) колеса в сборе. Артикул: 887А-3103015-52. Применяется: прицепы 2ПТС-4, а также на прициепной сельхозтехники тима: бороны дисковые (типа БДМ), катки прикатывающие (кольчатые,водоналивные и т.д.) культиваторв и т.д.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Ступица 2ПТС-4 (8-шпил.)
Ступица 2ПТС-4 (8-шпил.)
0
34
1603
45
3
50
Содержимое архива
-
-
Кольцо.m3d
-
Прокладка.m3d
-
Шпилька ступицы.m3d
-

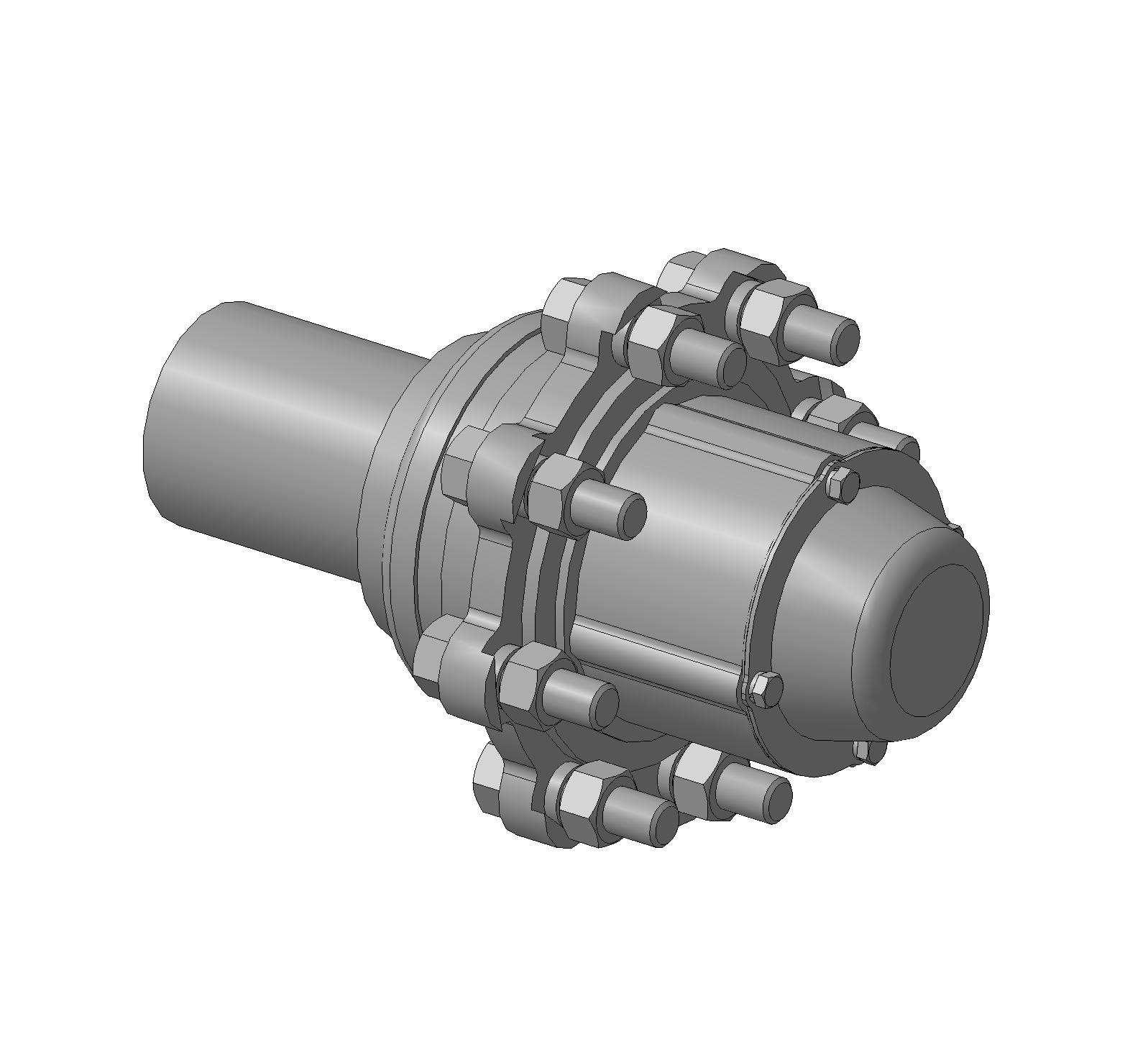

Ступица 2ПТС-4.jpg
-
Ось.m3d
-
Пыльник.m3d
-
Ступица 2ПТС-4.a3d
-
Крышка.m3d
-
Корпус ступицы.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
Добрый день! Мне нужен чертеж корпуса ступицы, проекции. Я не понимаю в этой работе чертежи деталей есть или только 3d-модели деталей?
См. поле состав... там только 3д сборка. Но Ведь компас позволяет делать чертежи по 3D.
Это ступица 887А-3103015-52Б. Буква Б обозначает, что ступица на 8 шпилек. Без буквы- 6 шпилек.
