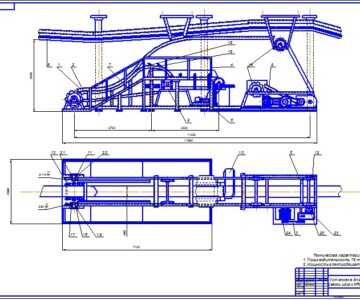

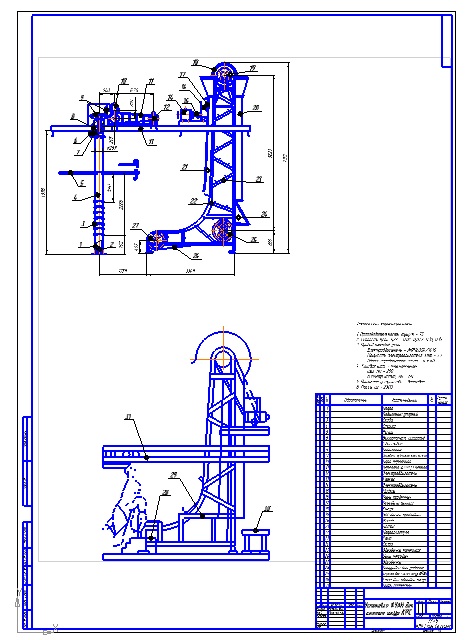

Чертеж установки ФУАМ для снятия шкур КРС

Гродненский государственный аграрный университет
Кафедра технического обеспечения производства и переработки продукции животноводства
Чертёж по дисциплине "Технологическое оборудование отрасли"
На тему: "Установка ФУАМ для снятия шкур КРС"
Гродно 2016

Техническая характеристика установки ФУАМ для снятия шкур КРС
1. Производительность, туш/ч - 75
2. Скорость цепи, м/с - 0,02, 0,077, 0,10, 0,15
3. Привод тяговой цепи
Электродвигатель - АИР160S4/1410
Мощность электродвигателя, кВт - 3,3
Общее передаточное число - u = 40
4. Тяговая цепь - пластинчатая
шаг, мм - 250
диаметр катка,, мм - 60
5. Натяжное устройство - винтовое
6. Масса, кг - 2300
