Дробилка пневматическая для зерновых ДП-18.5

559

200

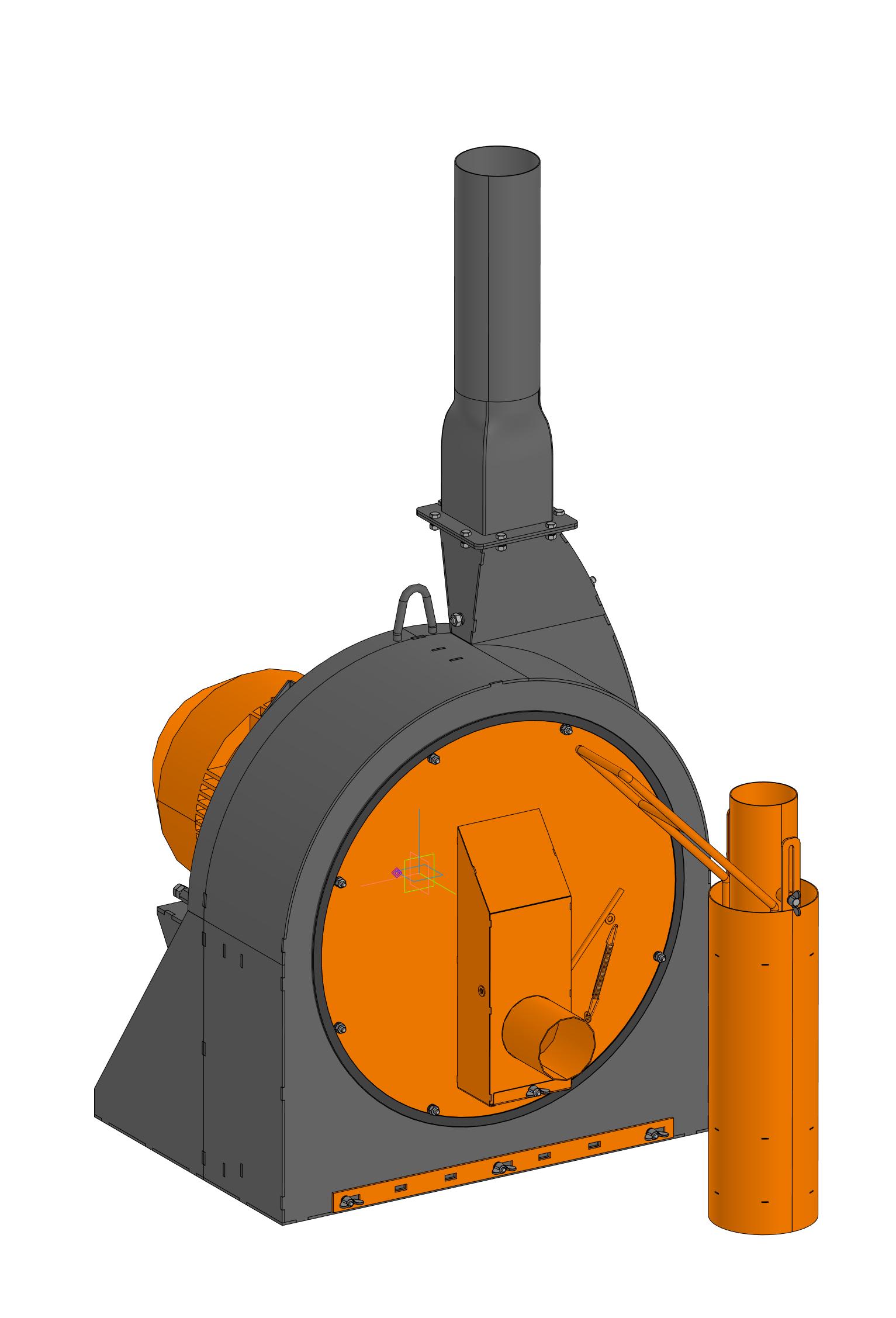

3D модель Дробилка пневматическая для зерновых ДП-18.5

Дробилка пневматическая ДП 18.5. Предназначена для измельчения и смешения зерновых культур, таких как зерно, овес, гречиха, кормосмеси и комбикорма. Используется в сельском хозяйстве для подготовки корма животным. Мощность двигателя ротора 18.5 кВт , 3000 об/мин. Производительность до 1500 кг/ч. Рядом с дробилкой расположен эжектор-труба для забора материала с возможностью изменять объем забора материала при помощи открытия окна поступления воздуха. Эжектор соединяется через гофрированный рукав длиной до 6 м с крышкой дробилки. Снизу дробилки так же имеется жалюзи для регулирования поступления свободного воздух, что позволяет уменьшить тягу и снизить нагрузку на рабочий орган дробилки-ротор. В крышке смонтирован карман для осаживания тяжелых смесей. К верхнему патрубку дробилки закрепляется труба либо гофрорукав для направления выхода дробленого и смешенного материала.

3D Модели дробилка Дробилка пневматическая зернодробилка

Автор

Николай Шестаков

Дата

20.09.2022

Язык

Русский

Состав

3D Сборка с деталями

Софт

КОМПАС-3D V20.0.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ДП-18.5
- Станина
  - Гайка.m3d
  - Петля.m3d
  - Станина. СБ.a3d
  - Стенка станины 2.m3d
  - Ребро станины.m3d
  - Обечайка станины 1.m3d
  - Плита станины.m3d
  - Плита двигателя.m3d
  - Укосина станины.m3d
  - Стенка станины 1.m3d
- Раструб
  - Раструб переходной.m3d
  - Раструб переходной 124.m3d
  - Раструб.m3d
  - Раструб. СБ.a3d
  - Раструб переходной. Развертка.m3d
  - Раструб нижний.m3d
- Вентилятор
  - Вентиялтор. СБ.a3d
  - Втулка двигателя.m3d
  - Диск вентилятора.m3d
  - Втулка вентилятора.m3d
  - Лопасть вентилятора.m3d
- Крышка
  - Лист крышки 3.m3d
  - Уплотнитель.m3d
  - Лист крышки 2.m3d
  - Крышка. СБ.a3d
  - Задвижка.m3d
  - Лист крышки 1.m3d
  - Заслонка.m3d
  - Крышка.m3d
  - Раструб крышки.m3d
  - Пружина.m3d
  - Крышка ДП. СБ.a3d
  - Ручка заслонки.m3d
- ДП-18.5. СБ.a3d
- Электродвигатель АИР160M2.m3d
- Эжектор
  - Сопло.m3d
  - Эжектор. СБ.a3d
  - Конус. СБ.a3d
  - Кольцо.m3d
  - Внутренняя труба.m3d
  - Перемычка ручки.m3d
  - Стойка.m3d
  - Ручка.m3d
  - Конус.m3d
  - Труба эжектора.a3d
  - Кольцо 2.m3d
  - Труба внешняя.m3d
  - Кожух эжектора.a3d
  - Планка.m3d
  - Ручка эжектора.a3d
  - Раструб нижний.m3d
- Ротор
  - Дуга ротора.m3d
  - Ротор. СБ.a3d
  - Лопасть ротора.m3d
  - Палец ротора.m3d
  - Диск1 _ ДП-18.5-07.000.001.m3d
  - Втулка ротора 2.m3d
  - Молоток.m3d
  - Втулка ротора.m3d
  - Диск2 _ ДП-18,5-07.000.002.m3d
  - Втулка пальца.m3d
  - Крыльчатка ротора. СБ.a3d
- Корпус
  - Ребро корпуса 2.m3d
  - Ухо дорожки.m3d
  - Ребро корпуса.m3d
  - Стенка корпуса 2.m3d
  - Дорожка. СБ.a3d
  - Пластина прижимная.m3d
  - Стенка 3.m3d
  - Обечайка корпуса 00.m3d
  - Диафрагма.m3d
  - Обечайка корпуса 2.m3d
  - Пластина прижимная. СБ.a3d
  - Труба.СБ.a3d
  - Корпус. СБ.a3d
  - Фланец корпуса.m3d
  - Обечайка корпуса 3.m3d
  - Сито д 7 3х105х1700.m3d
  - Обечайка корпуса.m3d
  - Стенка 1.m3d
  - Стенка 4.m3d
  - Стенка 1. СБ.a3d
  - Обечайка корпуса 22.m3d
  - Стенка 5.m3d
  - Дорожка.m3d
  - Плита корпуса.m3d
  - Стенка 3. СБ.a3d
  - Стенка 2.m3d
  - Стенка корпуса 1.m3d
