Линия производства растительного масла с расчетом фильтр-пресса МП 68

Белорусский государственный аграрный технический университет
Кафедра ТТОППСХП
Курсовой проект по дисциплине : "Процессы и оборудование перерабатывающей промышленности"
На тему : "Линия производства растительного масла с расчетом фильтр-пресса МП 68"
Минск 2013

В данном проекте рассматривается линия производства растительного масла. Произведен технологический, энергетический и кинематический расчеты и подбор оборудования линии.

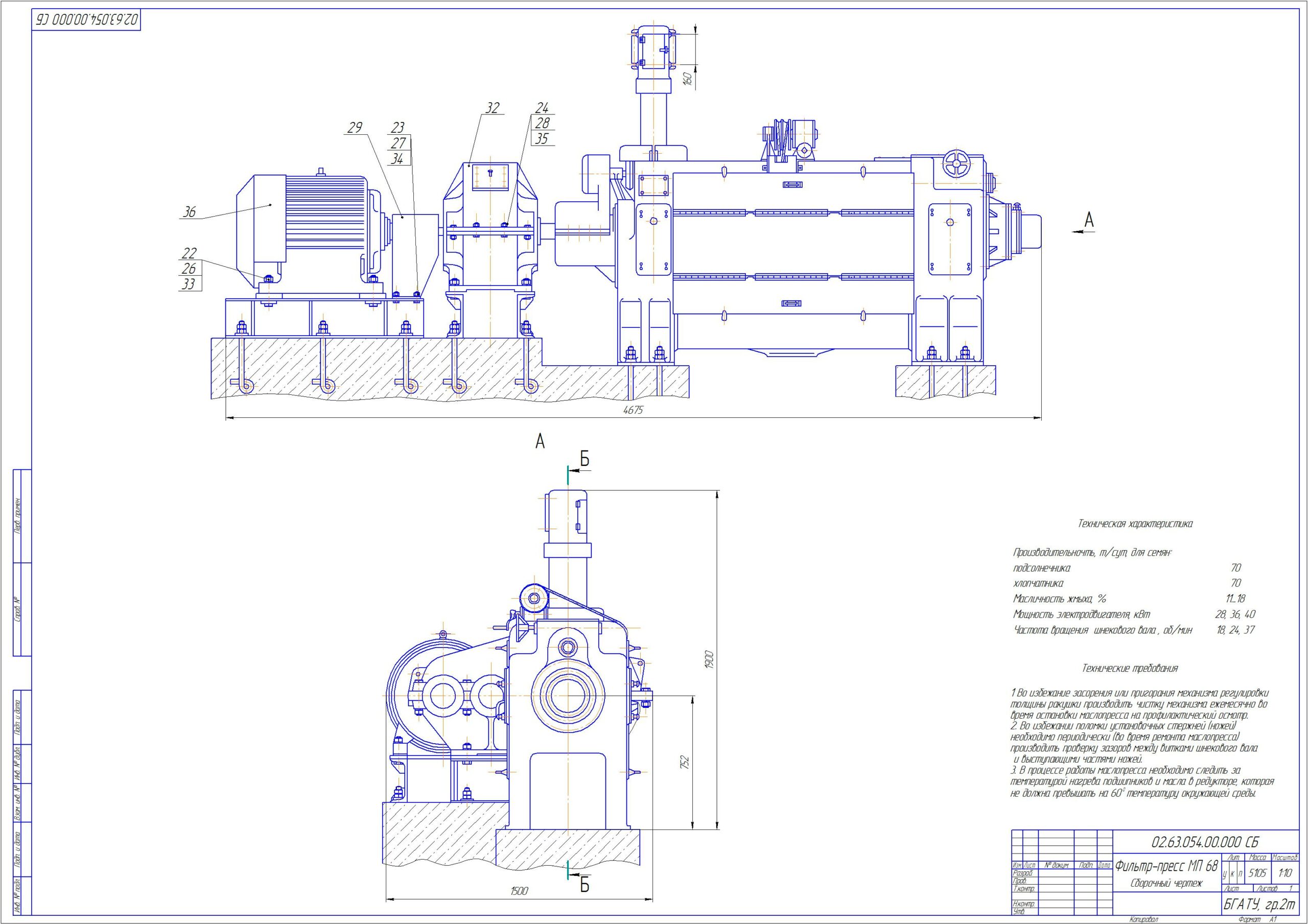

Графической часть содержит: машинно-аппаратурную схему производства растительного масла, общий вид фильтр-пресса МП 68, разрез фильтр-пресса.
Курсовой проект содержит 2,5 листа формата А1 графической части, 51 страницу пояснительной записки, содержащей 10 рисунков, 5 таблиц, 8 источников (реферат к курсовой работе)
Исходные данные:
производительность -70т/сут.
мощность электродвигателя -28 кВт.
Техническая характеристика маслопресса МП-68.
Производительность, т/сут, для семян:
Подсолнечника -70
Хлопчатника -70
Масличность жмыха, % -11…18
Частота вращения шнекового вала, об/мин -18, 24, 37
Мощность электродвигателя, кВт- 28, 36, 40
Габаритные размеры, мм: длина-4675, ширина-1500, высота-1900
Масса, кг - 5105

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ПРОИЗВОДСТВА ПРОДУКЦИИ 6
1.1 Характеристика пищевого продукта 6
1.2 Сырье для производства 6
1.3 Подготовка сырья и вспомогательных материалов к производству………7
1.4 Технологический процесс производства 8
1.5 Фасовка, упаковка, маркировка продукции 11
1.6 Хранение и транспортировка 13
1.7 Отходы производства 14
1.8 Аппаратурно-технологическая схема производства 15
2 АНАЛИТИЧЕСКИЙ ОБЗОР И ОПИСАНИЕ КОНСТРУКЦИИ 25
2.1 Анализ существующего технологического оборудования 25
2.2 Патентный обзор и классификация 27
2.3 Техническая характеристика 30
3 РАСЧЕТНАЯ ЧАСТЬ 33
3.1 Технологический расчет 33
3.2 Энергетический расчёт 34
3.3 Кинематический расчёт 39
4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ЭКСПЛУАТАЦИЯ И РЕМОНТ 41
4.1 Монтаж технологического оборудования 41
4.2 Техническое обслуживание 44
4.3 Особенности эксплуатации оборудования 44
ЗАКЛЮЧЕНИЕ 50
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 51

Состав: Фильтр-пресс МП-68 (ВО), разрез А2 (СБ), технологическая схема производства растительного масла(ТС), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V15.2

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Технология производства и переработки сельскохозяйственной продукции / Линия производства растительного масла с расчетом фильтр-пресса МП 68

пресс МП 68\ВО.cdw
пресс МП 68\ВО.cdw.bak
пресс МП 68\ВО.jpg
пресс МП 68\записка.docx
пресс МП 68\линия.cdw
пресс МП 68\линия.cdw.bak
пресс МП 68\разрез А2.cdw
пресс МП 68\разрез А2.cdw.bak
пресс МП 68\реферат .docx
пресс МП 68\Спецификация .spw
пресс МП 68\Спецификация .spw.bak
пресс МП 68\титульный.docx
пресс МП 68
