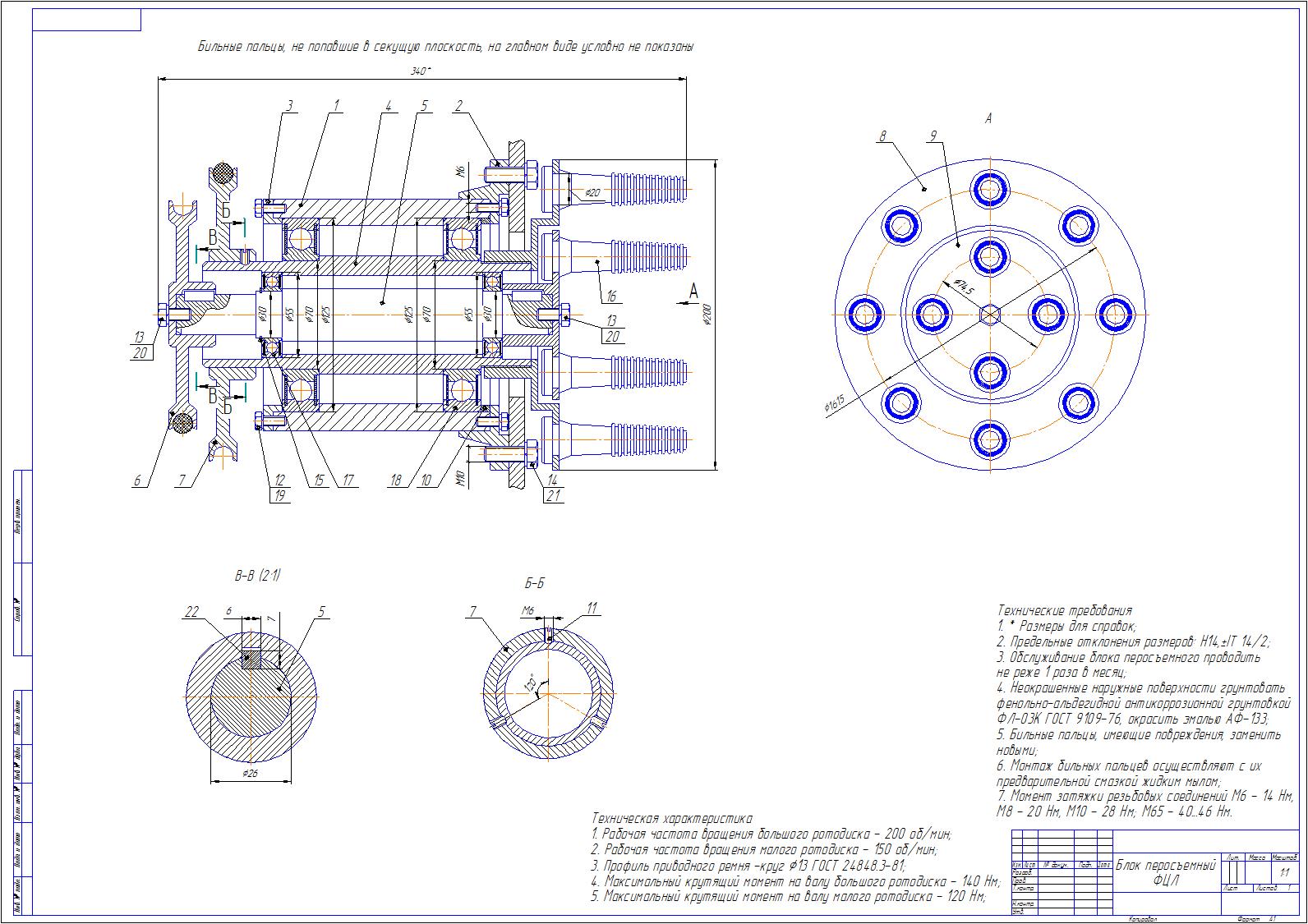

Модернизированный блок ФЦЛ перосъемной машины

Модернизация заключается в разделении одного ротодиска с пальцами на два, вращающихся в противоположных направлениях, что повышает эффективность процесса съема пера с тушки птицы.

Техническая характеристика
1. Рабочая частота вращения большого ротодиска - 200 об/мин;
2. Рабочая частота вращения малого ротодиска - 150 об/мин;
3. Профиль приводного ремня -круг 13 ГОСТ 24848.3-81;
4. Максимальный крутящий момент на валу большого ротодиска - 140 Нм;
5. Максимальный крутящий момент на валу малого ротодиска - 120 Нм;

Состав: СБ, спецификация, рабочие чертежи Язык документа

Софт: КОМПАС-3D 16

Файлы:
Блок перосъемный/Блок перосъемный ФЦЛ.cdw
Блок перосъемный/Блок перосъемный ФЦЛ.jpg
Блок перосъемный/Блок перосъемный ФЦЛ.spw
Блок перосъемный/Вал внутренний А4.cdw
Блок перосъемный/Кольцо упорное А4.cdw
Блок перосъемный/Корпус А3.cdw
Блок перосъемный/Крышка подшипника А4.cdw
Блок перосъемный/Ротодиск большой А4.cdw
Блок перосъемный/Ротодиск малый (2) А4.cdw
Блок перосъемный/Ротодиск малый А4.cdw
Блок перосъемный/Фланец А4.cdw
