Перспективная технология и комплекс машин для возделывания озимой ржи с модернизацией агрегата комбинированного АКП-3М

Дипломный проект БГАТУ, гр.19 мпт
Перспективная технология и комплекс машин для возделывания озимой ржи в ЧУП “Степы” Жлобинского района (модернизация агрегата комбинированного АКП-3)

Пояснительная записка включает 119 с., в том числе 22 таблицы, 6 ри-сунков, приложение, 10 листов графической части.
Ключевые слова: машинно-тракторный парк, растениеводство, животноводство, ремонтно-обслуживающая база, эффективность, машинно-тракторный агрегат, производительность, затраты, интенсивность, агрегат, предпосевная обработка почвы, ротор, фреза, экономический эффект, эксплуатация.
В дипломном проекте представлен анализ хозяйственной деятельности ЧУП «Степы» состава и использования машинно-тракторного парка и его ремонтно-обслуживающей базы.
Дан анализ биологических особенностей и народнохозяйственного значения озимой ржи, применяемой в ЧУП «Степы» технологии её возделывания и современных технологий, применяемых в стране и за рубежом. Обоснованы мероприятия по возделыванию озимой ржи по ресурсосберегающей технологии, разработана технологическая карта и приведен сравнительный анализ предлагаемой и существующей в хозяйстве технологии. Определена эффективность применения предлагаемой технологии и технического оснащения при возделывании озимой ржи.
Произведена модернизация агрегата для предпосевной обработки почвы и приведено обоснование необходимости модернизации.
Выполнены расчеты по операционно-технологической карте на предпосевную обработку почвы. В соответствии с заданием рассмотрены вопросы по безопасности жизнедеятельности и произведены расчеты технико-экономических показателей дипломного проекта.
Сделано заключение и приведен список используемой литературы.
В дипломном проекте решен комплекс инженерно-технических и техно-логических вопросов, связанных с модернизацией комбинированного агрегата для предпосевной обработки почвы АКП-3 и совершенствованием технологии возделывания озимой ржи в ЧУП «Степы» Жлобинского района.
1. Анализ состояния отрасли растениеводства хозяйства указывает на необходимость внедрения новых перспективных технологий по возделыванию и уборке сельскохозяйственных культур, применение новых высоко- производительных машин и агрегатов.
2. Анализ состояния МТП хозяйства указывает на необходимость перепланировки и технического перевооружения ЦРМ, создания современной мойки для очистки машин, переоборудования машинного двора с целью создания надлежащих условий для хранения с.-х. техники.
3. Разработана перспективная схема возделывания озимой ржи в хо-зяйстве, а также подобран комплекс машин для возделывания данной куль-туры, предусматривающая наличие в составе МТП всех необходимых сельскохозяйственных машин и орудий, которая позволяет уменьшить себестоимость продукции на 44,2 тыс.руб/т, увеличить производительность труда на 22%, а также увеличилась урожайность возделываемой культуры.
4. Произведена модернизация комбинированного агрегата АКП-3. При увеличении оборотов ротора, увеличивается скорость обработки почвы и улучшается качество обработки почвы. Вследствие этого уменьшается тяговое сопротивление и уменьшается расход топлива. Увеличение угловой скорости, позволит улучшить крошение почвы, что в конечном результате позволит получать высокую урожайность нашей культуры. Конструкция соответствует агротехническим требованиям и техническим условиям, предъявляемым к технологическому процессу
5. Разработан комплекс мероприятий по производственной и экологической безопасности на объектах РОБ, позволяющий обеспечить безопасные условия труда работающих и предотвращение загрязнения природной среды.
В последние годы повысился уровень проведения инструктажей по технике безопасности, что привело к существенному снижению травматизма.
6. Технико-экономические расчеты показали, что внедрение новой перспективной технологии позволит повысить уровень рентабельности производства на 10%. За счет модернизации производительность увеличилась на 22%, расход топлива снизился на 2,7 кг/га, а прибыль составила 40866,69 тыс. руб. Срок окупаемости составил 1,6 года. Анализируя рассчитанные показатели видно, что модернизация полно-стью себя оправдала.

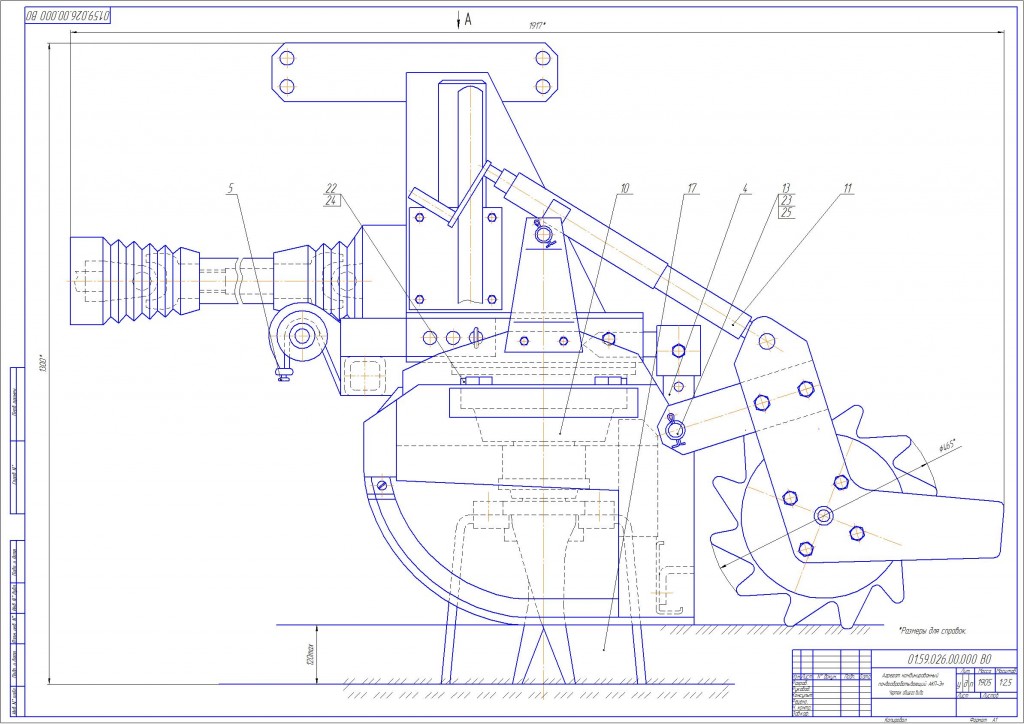

Перечень графического материала (с точным указанием обязательных чертежей и графиков): 1. Показатели хозяйственной деятельности, состава использования МТП ЧУП «Степы» -1 лист А1 2. Технологическая карта возделывания озимой ржи-1лист А1. 3. Операционно-технологическая карта на предпосевную обработку почвы-1 лист А1. 4. График загрузки техники и эксплуатационных затрат при возделывании озимой ржи-1 лист А1. 5. Технико-экономические показатели поекта-1 лист А1. 6.Агрегат комбинированный почвообрабатывающий АКП-3м-2 листа А1. 7.Корпус-1 лист А1 8. Вал-1 лист А2. 9. Стенка-1 лист А3. 10. Зашивка-1 лист А3. 11. Кронштейн-1 лист А4. 12. Втулка-1лист А4. 13. Шестерня-1 лист А3. 14. Колесо зубчатое-1 лист А3. 15. Кинематическая схема АКП-3м-1 лист А3.

Состав: ВО, СБ, кинематическая схема, деталировка (4 листа А1 модернизаци), ПЗ Язык документа

Софт: Компас v12, CDW

Файлы:

Каталог / Сельское хозяйство / Технология производства и переработки сельскохозяйственной продукции / Перспективная технология и комплекс машин для возделывания озимой ржи с модернизацией агрегата комбинированного АКП-3М

диплом АКП-3\1\~$адание.doc
диплом АКП-3\1\В В Е Д Е Н И Е.doc
диплом АКП-3\1\задание.doc
диплом АКП-3\1\Заключение.doc
диплом АКП-3\1\Р Е Ф Е Р А Т.doc
диплом АКП-3\1\РЕЦЕНЗИЯ.doc
диплом АКП-3\1-2 ч
диплом АКП-3\1-2 ч
диплом АКП-3\1-2 ч
диплом АКП-3\1-2 ч
-3\3- \3-ᯥ⨢ 孮 . .doc
-3\3- \~$ᯥ⨢ 孮 . .doc
диплом АКП-3\3-часть ТЕХНОЛОГИЯ\График загрузки техники.cdw
диплом АКП-3\3-часть ТЕХНОЛОГИЯ\операционка.cdw
диплом АКП-3\4 часть АКП-3\~$асть 4.doc
диплом АКП-3\4 часть АКП-3\часть 4.doc
диплом АКП-3\5 часть ЭКОНОМИКА\экономика.doc
диплом АКП-3\5 часть ЭКОНОМИКА\Экономика9.cdw
диплом АКП-3\6 часть БЖД\Безопасность.doc
диплом АКП-3\6 часть БЖД\бжд.cdw
диплом АКП-3\Доклад 2.doc
диплом АКП-3\Литература\ЛИТЕРАТУРА.doc
диплом АКП-3\спец\ВП.cdw
диплом АКП-3\спец\ВП2 .cdw
диплом АКП-3\спец\спец
диплом АКП-3\спец\спец..cdw
диплом АКП-3\спец\спец.к гл.2 .cdw
диплом АКП-3\спец\спец2.cdw
диплом АКП-3\Часть 1-2.doc
диплом АКП-3\чертежи\детали\втулка А4.cdw
диплом АКП-3\чертежи\детали\дно А3.cdw
диплом АКП-3\чертежи\детали\зашивка А3.cdw
диплом АКП-3\чертежи\детали\кронштейн А4.cdw
диплом АКП-3\чертежи\детали\стенка А3.cdw
диплом АКП-3\чертежи\общий вид\1.cdw
диплом АКП-3\чертежи\общий вид\2.cdw
диплом АКП-3\чертежи\редуктор.cdw
диплом АКП-3\чертежи\шестерни\2.cdw
диплом АКП-3\чертежи\шестерни\3.cdw
диплом АКП-3\чертежи\шестерни\вал2.cdw
диплом АКП-3\чертежи\шестерни\кинематика.cdw
диплом АКП-3\чертежи\детали
диплом АКП-3\чертежи\общий вид
диплом АКП-3\чертежи\шестерни
диплом АКП-3\1
диплом АКП-3\1-2 ч
диплом АКП-3\3-часть ТЕХНОЛОГИЯ
диплом АКП-3\4 часть АКП
диплом АКП-3\5 часть ЭКОНОМИКА
диплом АКП-3\6 часть БЖД
диплом АКП-3\Литература
диплом АКП-3\спец
диплом АКП-3\чертежи
диплом АКП
