Пластинчатая машина 326-А для удаления оперения с крыльев водоплавающей птицы

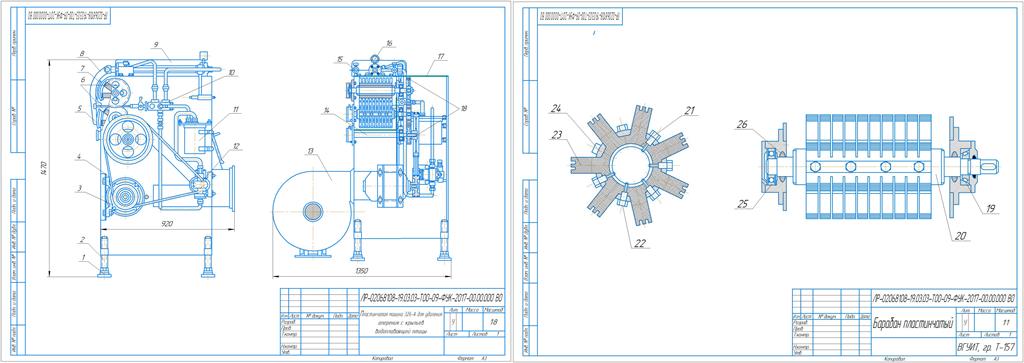

Пластинчатые машины предназначены для удаления оперения с крыльев водоплавающей птицы после тепловой обработки. Машина 326-А имеет рабочий орган, которым служат два пластинчатых барабана 6, вращающихся навстречу друг другу с частотой 5 оборотов/секунду. Барабан состоит из трубы 21, к которой приварены две цапфы 20. К трубе планками 24 и болтами 23 прикреплены семь пластин 23, образующих рабочую часть барабана. Пластины прорезями разделены на десять поперечных полос для лучшего захвата пера. Цапфы установлены в шариковом 25 и коническом роликовом 19 подшипниках. Корпуса подшипников смонтированы на раме 17 машины. Барабаны приводятся во вращение от электродвигателя 3 через клиноременную передачу 4. Ведомый шкив передачи установлен на промежуточном валу 14, который соединен с цапфами валов зубчатой передачей 18. Клиноремённая передача одновременно приводит в движение насос 12 гидравлической системы выталкивающего механизма, который состоит из двух штанг 15, перемещающихся в направляющих и соединенных вверху поперечиной. К штанге прикреплены два рычага 8, соединенные двумя скобами 5 и 7. Поперечина соединена со штоком гидроцилиндра, а одна из скоб- с тягой золотника 10. Производительность машины до 350 тушек/час, мощность привода барабанов 1 кВт.
