Проект модернизации линии производства сахара с разработкой сушилки

Мичуринский государственный аграрный университет
Кафедра механизации и автоматизации технологических процессов и производств
Дипломный проект на тему "Проект модернизации линии производства сахара с разработкой сушилки"
Мичуринск 2009

Содержание
Введение
Технико–экономическое обоснование проекта
1.1 Краткая историческая справка о предприятии
1.2. Характеристика перерабатывающего предприятия
1.3 Анализ хозяйственной деятельности
2 Технологическая часть
2.1 Характеристика продукции, сырья и полуфабрикатов
2.2 Особенности производства и потребления готовой продукции
2.3 Стадии технологического процесса
2.4 Технология переработки сахарной свёклы в сахар-песок
2.5 Характеристика комплексов оборудования
3 Общестроительное проектирование
3.1 Проектирование основных параметров зданий и сооружений
3.2 Расчет водоснабжения
3.3 Расчет вентиляции
3.4 Расчет отопления
3.5 Система канализации отходов предприятия
4 Конструкторская часть
4.1 Описание разрабатываемого аппарата
4.2 Технологические расчеты
4.2.1 Расчет барабана на прочность
4.2.2 Расчет барабана на жесткость
4.2.3 Расчет свободно надетого бандажа
4.2.4 Геометрические размеры бандажа и опорного ролика
4.3 Кинематический и силовой расчет привода
4.3.1 Расчет открытой цилиндрической прямозубой передачи
4.3.2 Предварительный расчет валов
4.3.3 Подбор подшипников
4.3.4 Проверка прочности шпоночных соединений
5 Охрана труда
5.1 Производственный травматизм на предприятии
5.2 Инструкция безопасной эксплуатации барабанной сушилки
5.3 Производственное освещение
5.4 Охрана окружающей среды
5.5 Инженерно-технические решения по пожаро-электробезопасности
6 экономическая эффективность проекта
6.1 Расчет инвестиций
6.2 Расчет эксплуатационных затрат
6.3 Определение ожидаемого экономического эффекта от применения
новой машины
Выводы
Список использованных источников

Предложенный в данном дипломном проекте вариант модернизации линии по производству сахара-песка на Никифоровском сахарном заводе является наиболее рациональным и наиболее подходящем применительно к данной линии.
Решение о модернизации линии путем разработки барабанной сушилки было выбрано не случайно, так как именно процесс сушки сахара-песка вызывал наибольшие проблемы. После выбора решения по модернизации барабанной сушилки были проведены расчеты новой сушилки.
В качестве конструкторской разработки данного дипломного проекта было принято решение о модернизации барабанной сушилки, путем удлинения сушильного барабана, что в свою очередь позволило увеличить производительность на 40 тонн в сутки.
В итоге, с учетом полученных данных было установлено, что годовой экономический эффект новой линии после модернизации в сравнении с базовым вариантом равен 28009 руб.
Увеличилась производительность с 200 до 240 т/сутки и следовательно вырос объем работ с 56000 до 67200 т за сезон. Срок окупаемости проекта составляет 3,5 года.
В ходе проектирования были разработаны мероприятия по технике безопасности и производственной санитарии, направленные на безопас-ность труда и сохранение жизни работников перерабатывающего предприятия.

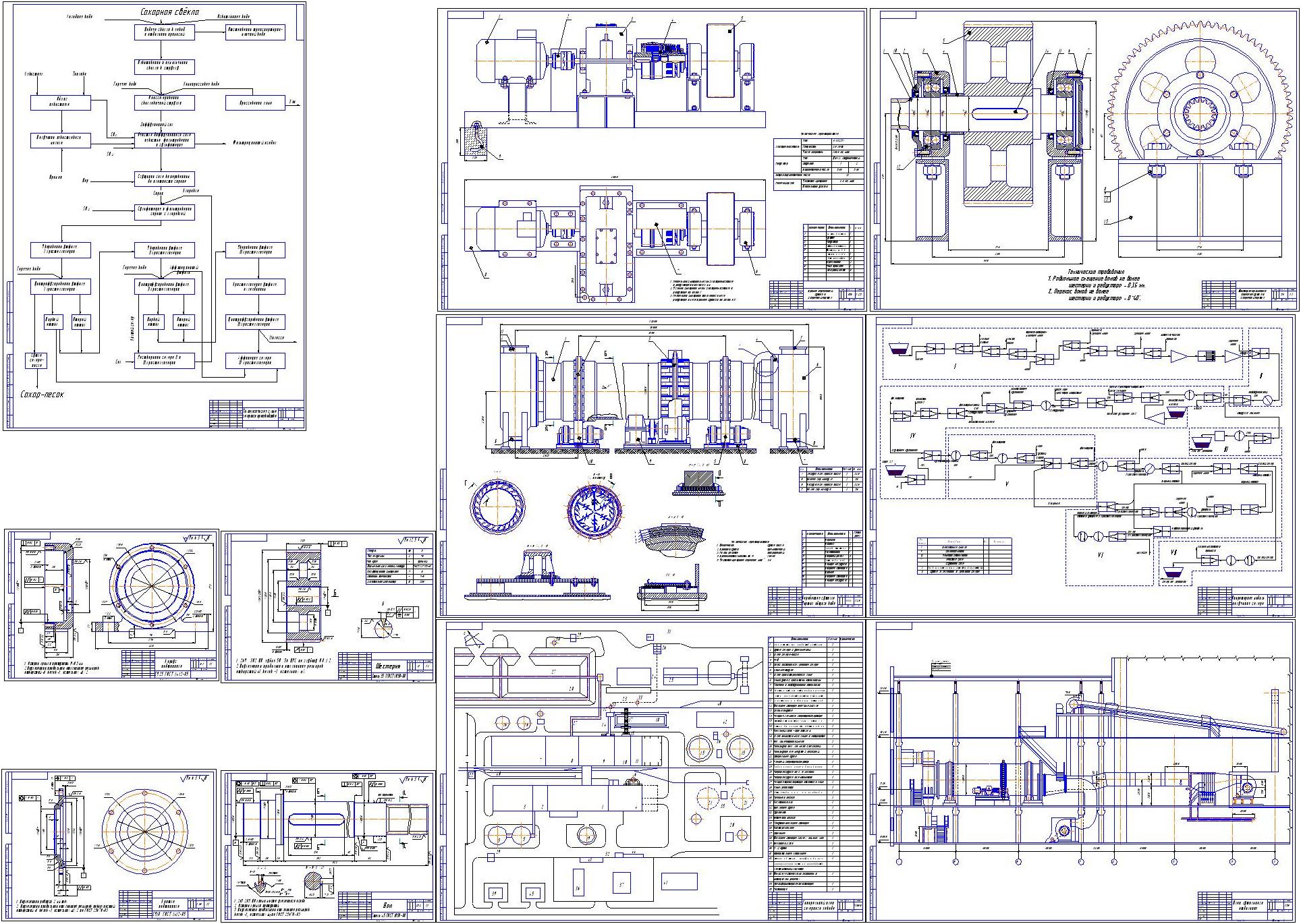

Состав: Генеральный план (ГП), технологическая схема (ТС), Операторная модель (ОМ), План цеха (ПЦ), Сушилка (ВО) , Приводной барабан (СБ), Шестерня (СБ), Спецификация, Деталировки, Экономика (плакат) ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Проект модернизации линии производства сахара с разработкой сушилки/
Проект модернизации линии производства сахара с разработкой сушилки/Фрагмент.frw
Проект модернизации линии производства сахара с разработкой сушилки/Крышка подшипника.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Генплан.CDW
Проект модернизации линии производства сахара с разработкой сушилки/Экономика.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Вал.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Колесо.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Технологическая схема.CDW
Проект модернизации линии производства сахара с разработкой сушилки/Фрагмент.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Диплом ПЗ.doc
Проект модернизации линии производства сахара с разработкой сушилки/Общий вид.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Экономика.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Шестерня СБ.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Технологическая схема.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Сборочный сушилки.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Операторная модель.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Корпус подшипника.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Шестерня СБ.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Сборочный сушилки.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Операторная модель.CDW
Проект модернизации линии производства сахара с разработкой сушилки/Колесо.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Общий вид.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Спецификация.spw
Проект модернизации линии производства сахара с разработкой сушилки/Вал.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Крышка подшипника.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Генплан.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Разрез здания.jpg
Проект модернизации линии производства сахара с разработкой сушилки/Разрез здания.cdw
Проект модернизации линии производства сахара с разработкой сушилки/Корпус подшипника.cdw
