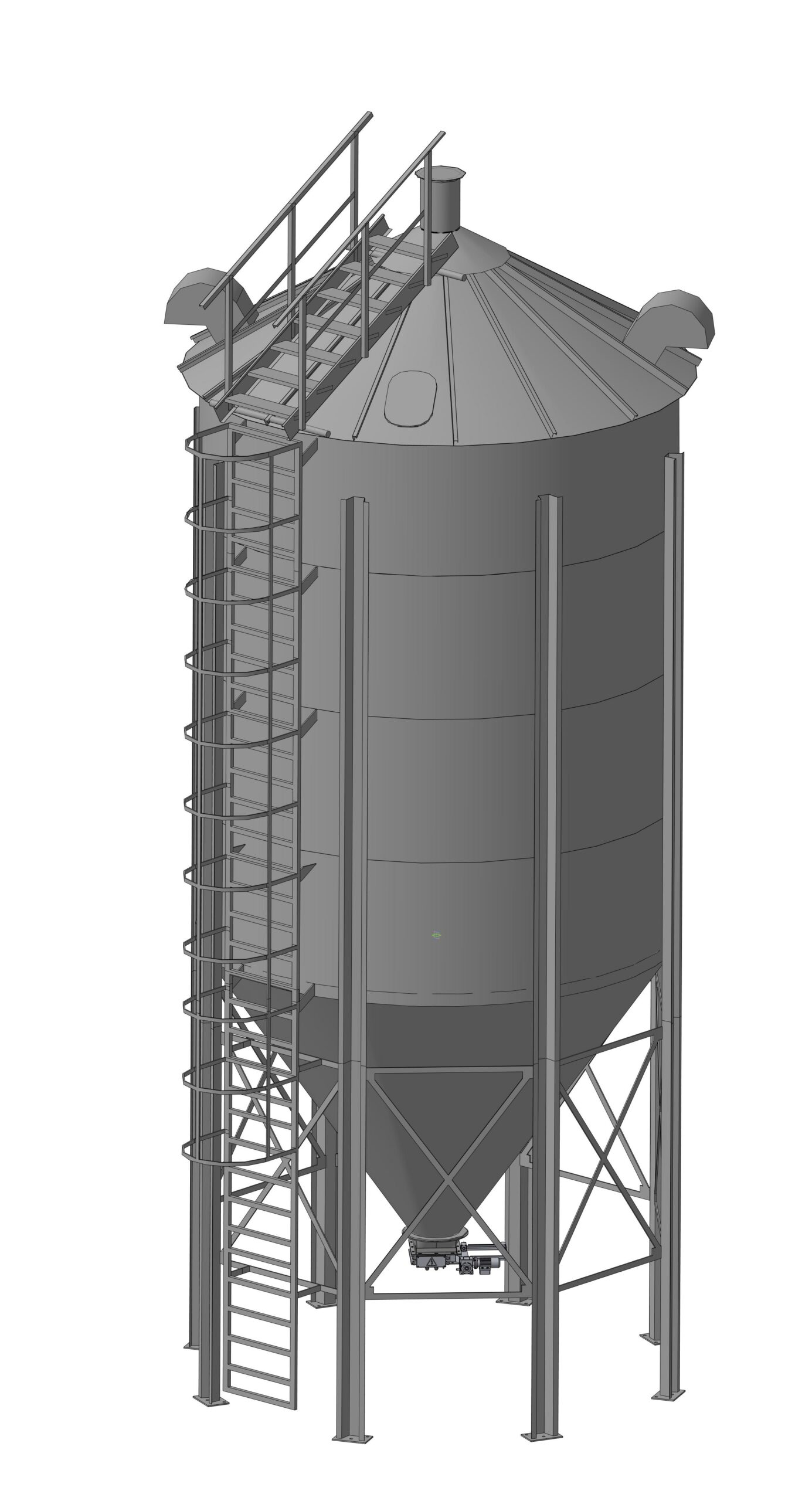

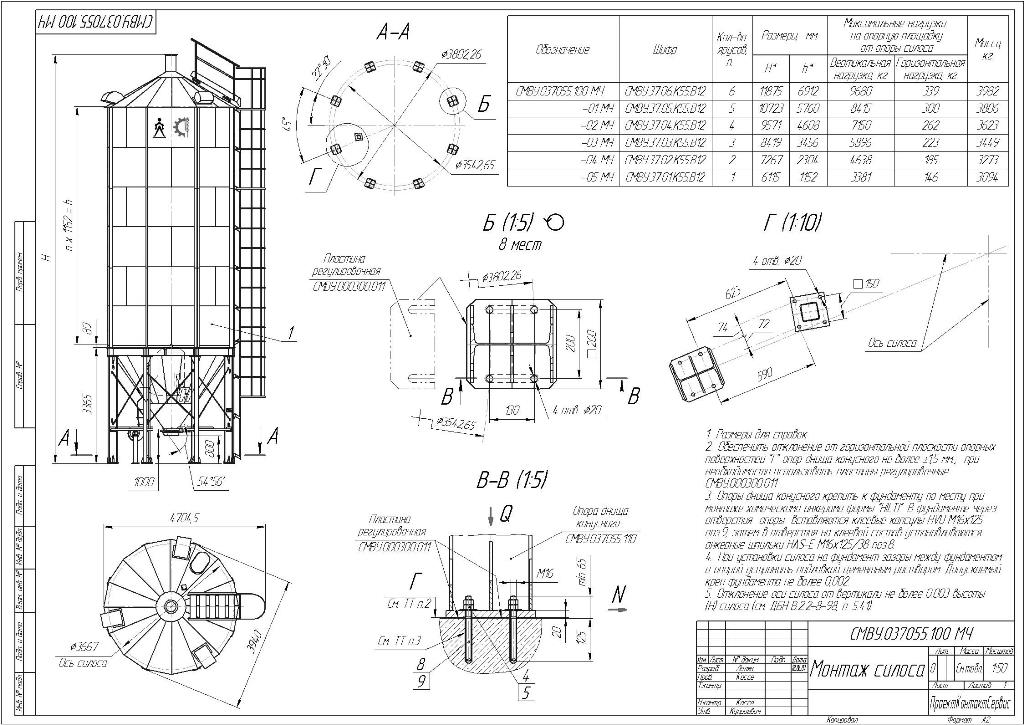

Силосы на конусном основании СМУ.37 предназначены для оперативного хранения практически всех видов зерновых культур, в т.ч. и продуктов первичной переработки – лузги и шрота. Силосы с конусным днищем СМУ.37.04.К55, располагаются на металлических опорах и имеют конусную днище с углом наклона 55 градусов.
Высота - 9608 мм;
Диаметр силоса - 3700 мм;
Вместимость зерна - 62 м.куб;
Вместимость зерна при 0,8 т/м.куб - 50 тонн;
