Совершенствование технологического процесса сушки зерна с модернизацией выпускного механизма сушилки М-819

БГСХА, с/х машин, Совершенствование технологического процесса сушки зерна с модернизацией выпускного механизма, 2013

В данной курсовой работе мы предлагаем модернизировать выпускной механизм сушилки М-819, с заменой выпускного механизма лоткового типа на выпускной механизм роторного типа. Шахтная зерносушилка М-819 (производство ПНР) непрерывного действия используется в очистительно-сушильных комплексах для сушки продовольственного, семенного и фуражного зерна. Сушилка открытого типа состоит из топки, сушильной колонны, нории и пульта управления.
Топка в сушилке М-819 работает на жидком топливе и выполнена в виде цилиндра, внутри которого находится камера сгорания и теплообменник. В передней части топки расположена горелка с отдельной коробкой управления. Для создания тяги в камере сгорания и выведения газов за пределы сушилки имеется дымовая труба высотой 20 м.

Содержание
Введение 4
1. Анализ технологического процесса сушки зерна 5
1.1 Особенности технологического процесса сушки зерна 5
1.2 Агротехнические требования 8
1.2.1 Контроль качества выполняемой работы 9
1.2.2 Экологические требования 10
2 Краткийобзор машин и рабочих органов для выполнения технологического процесса сушки зерна 11
2.1 Обзор сушилок 11
2.2 Обзор выпускных механизмов сушилок 24
3 Обоснование предлагаемого совершенствования машины 27
3.1 Обоснование предлагаемой модернизации 27
3.2 Рабочий процесс модернизированной сушилки М-819 29
3.3 Расчет основных параметров 29
3.3.1 Определение диаметра ротора выпускного механизма 29
3.3.2 Определение наибольшей частоты вращения ротора 32
3.3.3 Определение диаметра ротора 33
3.3.4 Расчет подшипников ротора 34
Заключение 35

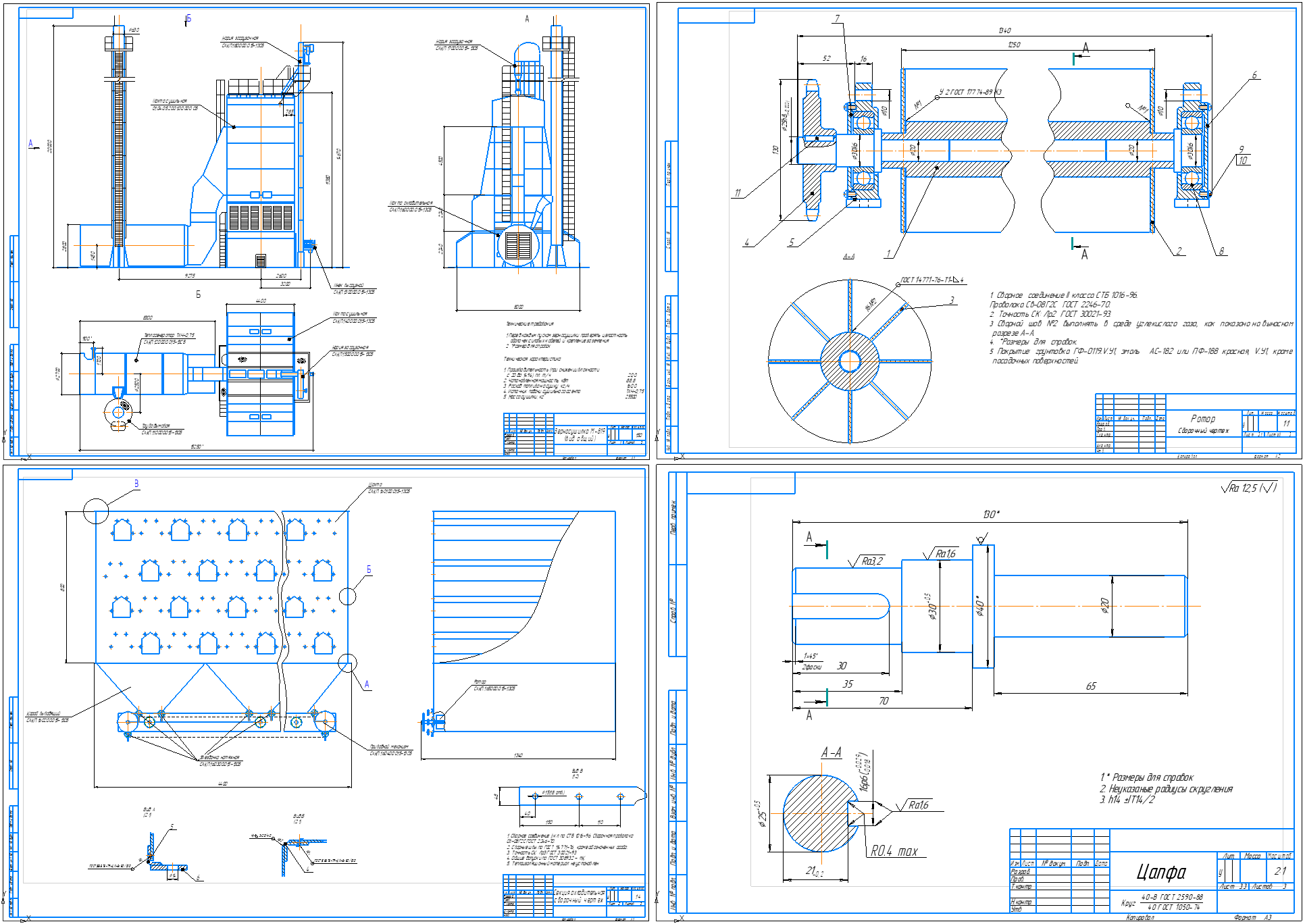

Состав: Пояснительная записка, Спецификация на ротор, Спецификация на центральный вал, Общий вид сушилки М-819, Секция охлодительная СБ,Ротор СБ,Центральный вал СБ, Цапфа Язык документа

Софт: КОМПАС-3D 15

Файлы:
1 Чертежи/
1 Чертежи/2/
1 Чертежи/2/Секция охлодительная СБ.cdw
1 Чертежи/3/
1 Чертежи/3/Ротор СБ.cdw
1 Чертежи/3/Центральный вал СБ.cdw
1 Чертежи/3/Цапфа.cdw
1 Чертежи/1/
1 Чертежи/1/(Общий вид сушилки М-819.cdw
3 СП Ротор.DOC
2 ПЗ.doc
4 СП Центральный вал.doc
