Усовершенствование конструкции нории путем добавления к ней предохранительного устройства от обрыва ленты с ковшами

Воронежский государственный аграрный университет имени императора Петра I

В данном проекте рассматривается усовершенствование конструкции зерновой нории путем добавления к ней предохранительного устройства от обрыва ленты. Произведен технический расчет самой нории и нового узла. Курсовой содержит 28 страниц пояснительной записки, 3 чертежа формата А1 и 5 чертежей деталировки узла.

Во время нормального движения тягового элемента тормозной шкив вращается, поворачивая тормозные колодки, которые через тягу воздействуют на собачку и отводят ее от храпового колеса до момента ее упора в жесткий упор рамы. При этом шкив продолжает вращаться, а тормозные колодки, охватывающие его, остаются неподвижными, проскальзывая по нему. В случае обратного хода тягового элемента шкив вращается в противоположную сторону, при этом тормозные колодки, охватывающие шкив, поворачиваясь вместе с ним, воздействуют за тягу на собачку, подводя ее к храповому колесу до западания собачки между зубьями колеса. В результате чего шкив останавливается и прекращается обратный ход тягового элемента.
Недостатком элеватора с данным храповым остановом является нагрев тормозных колодок и шкива при нормальной работе элеватора из-за прижатия колодок к шкиву, что недопустимо при использовании элеватора в запыленных и загазованных помещениях, а также наблюдаются большие нагрузки в элементах останова при взаимодействии собачки с храповым колесом.
Задача, на решение которой направлено данное изобретение, заключается в создании надежного элеватора.

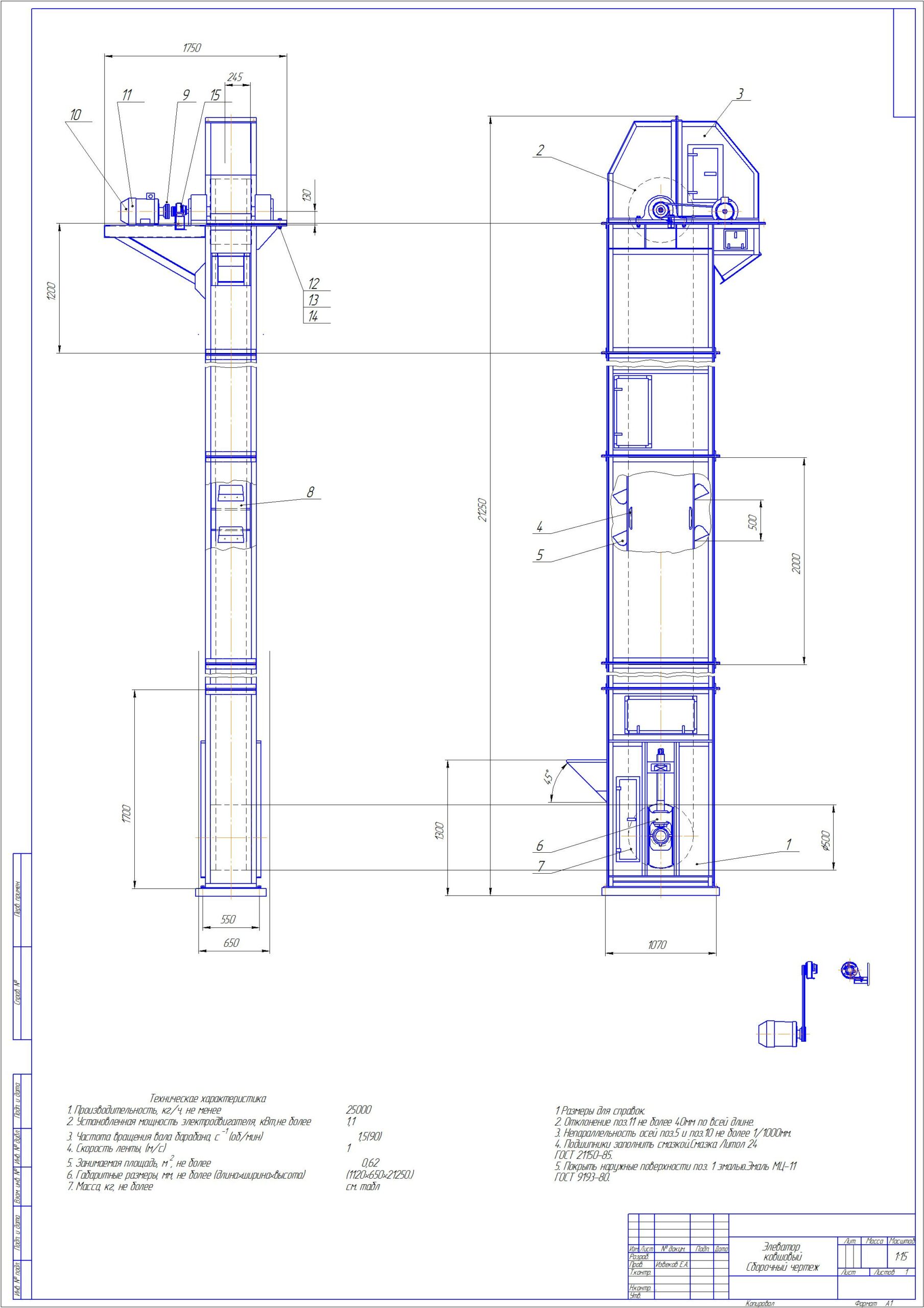

Техническае характеристика
1. Производительность, кг/ч, не менее 25000
2. Установленная мощность электродвигателя, кВт,не более 1,1
3. Частота вращения вала барабана, с (об/мин) 1,5(90)
4. Скорость ленты, (м/с) 1
5. Занимаемая площадь, м , не более 0,62
6. Габаритные размеры, мм, не более (длина ширина высота) (1120 650 21250.)
7. Масса, кг, не более см. табл

Состав: Предохранительное устройства, Нория (НПЗ), Деталировка (планка, кожух, стержень, шкив, рычаг), Спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Сельское хозяйство / Технология производства и переработки сельскохозяйственной продукции / Усовершенствование конструкции нории путем добавления к ней предохранительного устройства от обрыва ленты с ковшами

Деталировка\кожух.cdw.bak
Деталировка\Планка.cdw.bak
Чертежи\предохранительное устройство.cdw.bak
Деталировка\Рычаг.cdw.bak
спецификация\спец пред устр.cdw.bak
спецификация\спец элеватор.cdw.bak
Деталировка\Стержень.cdw.bak
Деталировка\Шкив.cdw.bak
Чертежи\Элеватор общий вид.cdw.bak
Деталировка\кожух.cdw
Деталировка\Планка.cdw
Чертежи\предохранительное устройство.cdw
Деталировка\Рычаг.cdw
спецификация\спец пред устр.cdw
спецификация\спец элеватор.cdw
Деталировка\Стержень.cdw
Деталировка\Шкив.cdw
Чертежи\Элеватор общий вид.cdw
Деталировка
спецификация
Чертежи
пояснительная записка.docx
