Воздуховод для контейнерной сушки зерновых культур

Воздуховод предназначен для подключения контейнеров безтравматичной предварительной сушки зерновых культур.
Подключение контейнеров производится посредством гибких рукавов (в комплект воздуховода не входят). Величина потока воздуха регулируется посредством воздушных клапанов КВР 800х800 (в сборке использованы габаритные модели, масса соответствует массе изделия).
Подключение генератора теплого воздуха производится с торца воздуховода через фланцевое соединение.
Установка воздуховода осуществляется на подготовленную площадку, регулировка взаимного положения секций посредством регулируемых опор.

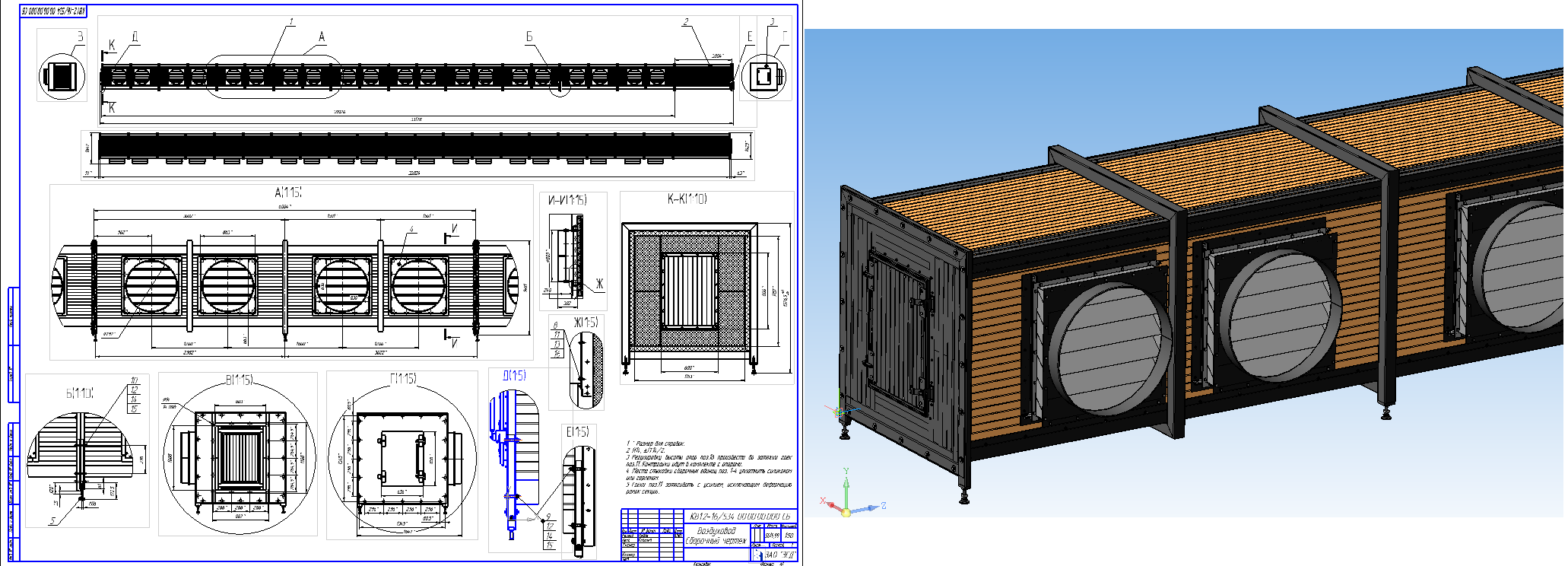

Состав: 3-D модель и полный комплект документации Язык документа

Софт: КОМПАС-3D 16.1
