Тормоз зернового потока

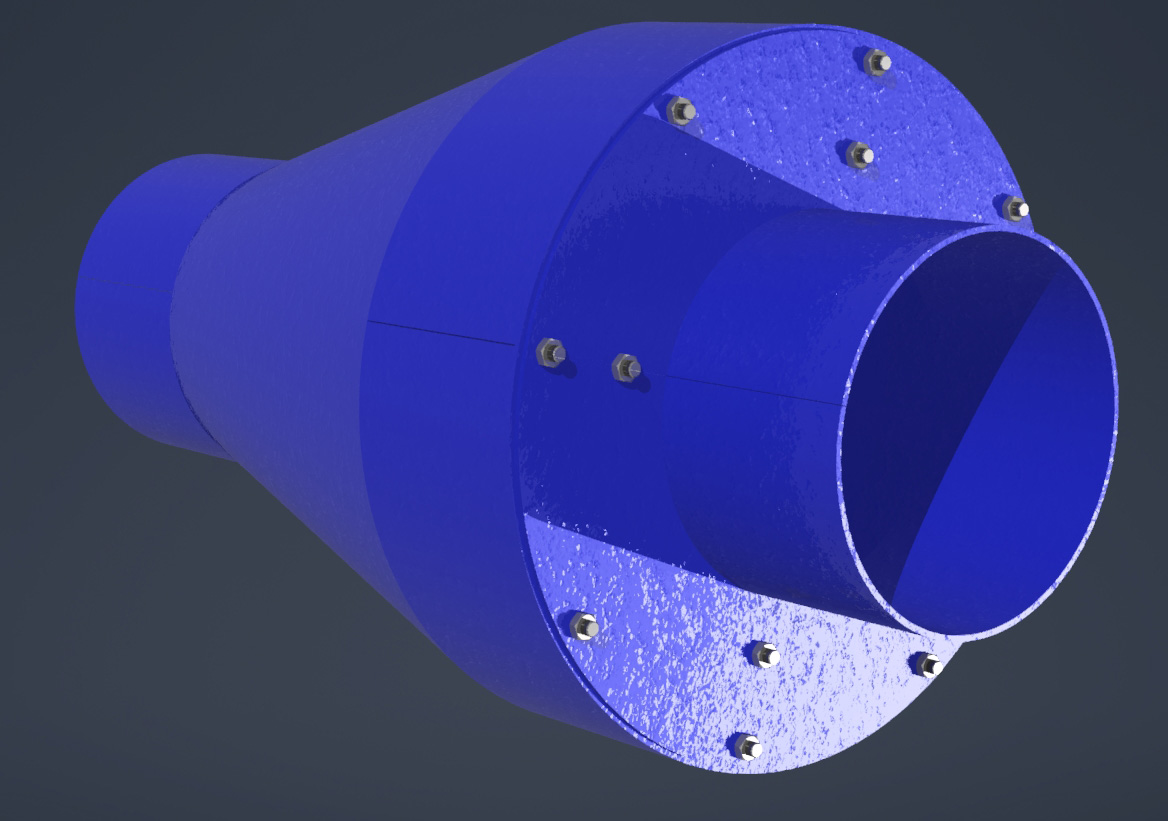

Тормоз зернового потока (Успокоитель потока зерна) конусный, прямой. Развертка под 203 диаметр. Размер модели пропорционально меняется в зависимости от параметра Dвход (диаметр трубы наружний) и Sмет (толщина металла) детали ВХ.ipt.

Состав: Модель сборки, Общий чертёж, спецификация, 3D-модель

Софт: Autodesk Inventor 2021

Сайт: www

Файлы:
ConU-Лист.pdf
Развертка деталей/
Развертка деталей/Раскрой УПЗ-203.dwg
Развертка деталей/Вненший обод 203-3.dwg
Развертка деталей/Конус внутренний 203-3.dwg
Развертка деталей/Конус внешний 203-3.dwg
Развертка деталей/Упор крышки 203-3.dwg
Развертка деталей/Крышка 203-3.dwg
Развертка деталей/Входной обод 203-3.dwg
ВХ.ipt
Чертёж.dwg
ВО.ipt
ConU.iam
conus.ipt
ConU.dwg
Параметры.txt
КР.ipt
Спецификация.xml
ConU.stp
ConU.ipn
K1.ipt
ВК.ipt
К2.ipt
