Улей Дадана-Блатта (12 рамок)

Шарль Дадан был тем человеком, которому пришла в голову идея создать улей с вертикальным типом. Он изучал конструкции пчелиных домов много лет. А на его собственной пасеке был 8‑рамочный улей.
В дальнейшем было множество модификаций данной конструкции, и с середины 50х годов ХХ века в массовую промышленность были запущены 12-и рамочные "даданы".
Данная конструкция модернизирована выпускником НИИ Пчеловодства Крючковым Александром Анатольевичем.

Состав изделия:
Отъёмное дно
Корпус на 12 рамок (с транспортировочными плечиками)
Подкрышник
Крышка
Прилётные доски

Все углы отдельных элементов для прочности обиты дюралюминиевыми уголками (04,-0,6 мм);
Крышка улья обогнула оцинкованной листовой сталью (04,-0,6 мм);
Все летки снабжены двусоставными летковыми заградителями;

Материал изготовления:
Корпус, подкрышник, дано, контур крыши: Сосна/липа
Крыша: берёза/липа/дуб
Прилётные доски: берёза/липа/дуб

Модель адаптирована для производства в домашних условиях на деревообрабатывающем станке
H14, h14
Есть .step формат

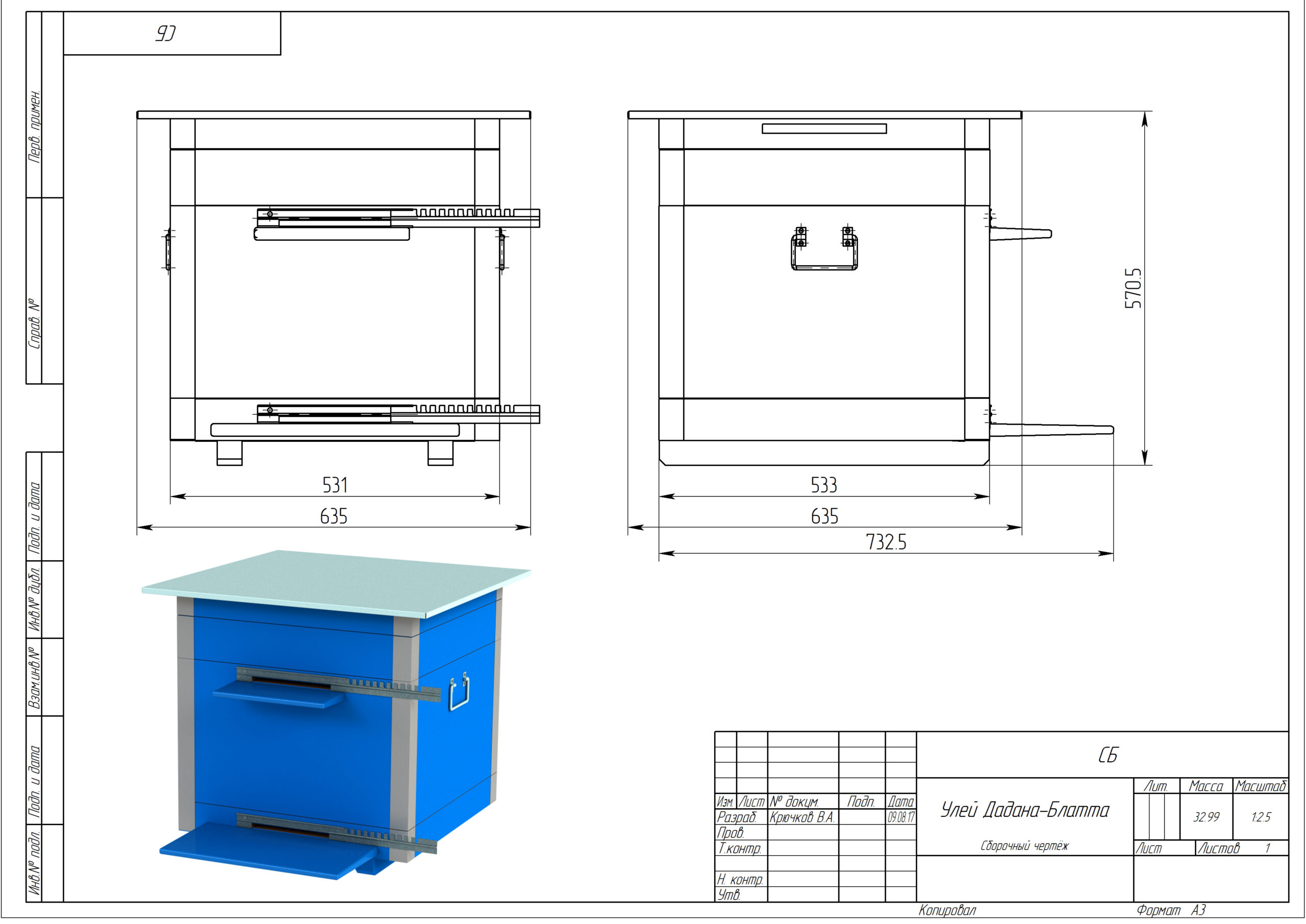

Состав: Габаритная 3D сборка Язык документа

Софт: T-Flex CAD 15.0.30.0

Файлы:

Каталог / Сельское хозяйство / Улей Дадана-Блатта (12 рамок)

Прилётка нижняя\Прилётка нижняя.grb
Прилётка нижняя\Тесина.grb
Прилётка нижняя\Шпилька.grb
Улей Дадана-Блатта.grb
Улей Дадана-Блатта.stp
Дно\Гвоздь ГОСТ 4029-63.grb
Дно\Дно сборка.grb
Дно\Летковый заградитель\задвижка.grb
Дно\Летковый заградитель\Летковый заградитель.grb
Дно\Летковый заградитель\Полозья.grb
Дно\Ножка.grb
Дно\пол.grb
Дно\Стенка дна боковая.grb
Дно\Стенка дна задняя.grb
Дно\Стенка дна передняя.grb
Дно\Уголок скрепляющий для дна.grb
Корпус\Гвоздь ГОСТ 4029-63.grb
Корпус\Корпус сборка.grb
Корпус\Летковый заградитель\задвижка.grb
Корпус\Летковый заградитель\Летковый заградитель.grb
Корпус\Летковый заградитель\Полозья.grb
Корпус\ручка\Ободок ручки.grb
Корпус\ручка\Ручка сборка.grb
Корпус\ручка\Хомут ручки.grb
Корпус\Стенка корпуса боковая.grb
Корпус\Стенка корпуса задняя.grb
Корпус\Стенка корпуса передняя.grb
Корпус\Уголок скрепляющий корпуса.grb
Корпус\Шурупы ГОСТ 1144-80.grb
Крышка\Жестянка.grb
Крышка\Крыша.grb
Крышка\Крышка сборка.grb
Крышка\Стенка крышки боковая.grb
Крышка\Стенка крышки торцовая.grb
Крышка\Уголок скрепляющий крышку.grb
Подкрышник\Подкрышник сборка.grb
Подкрышник\Стенка подкрышника боковая.grb
Подкрышник\Стенка подкрышника торцовая.grb
Подкрышник\Уголок скрепляющий подкрышник.grb
Прилётка верхняя\Прилётка верхняя.grb
Прилётка верхняя\Тесина.grb
Прилётка верхняя\Шпилька.grb
Дно\Летковый заградитель
Корпус\Летковый заградитель
Корпус\ручка
Прилётка нижняя
Дно
Корпус
Крышка
Подкрышник
Прилётка верхняя
