Утилизатор термический

Утилизатор (инсинератор) термический предназначен для утилизации (кремации) крупного рогатого скота, парнокопытных и также падежа других животных в сельскохозяйственной отросли. Объём утилизатора 1,7 м3.
Изготавливается из металлопроката и футеруется огнеупорным бетоном (на моделях и чертежах не показан).
Так же комплектуется камерой дожигания (в работе не присутствует). Модель стандартная, разработана в Англии и производится на всём постсоветском пространстве.

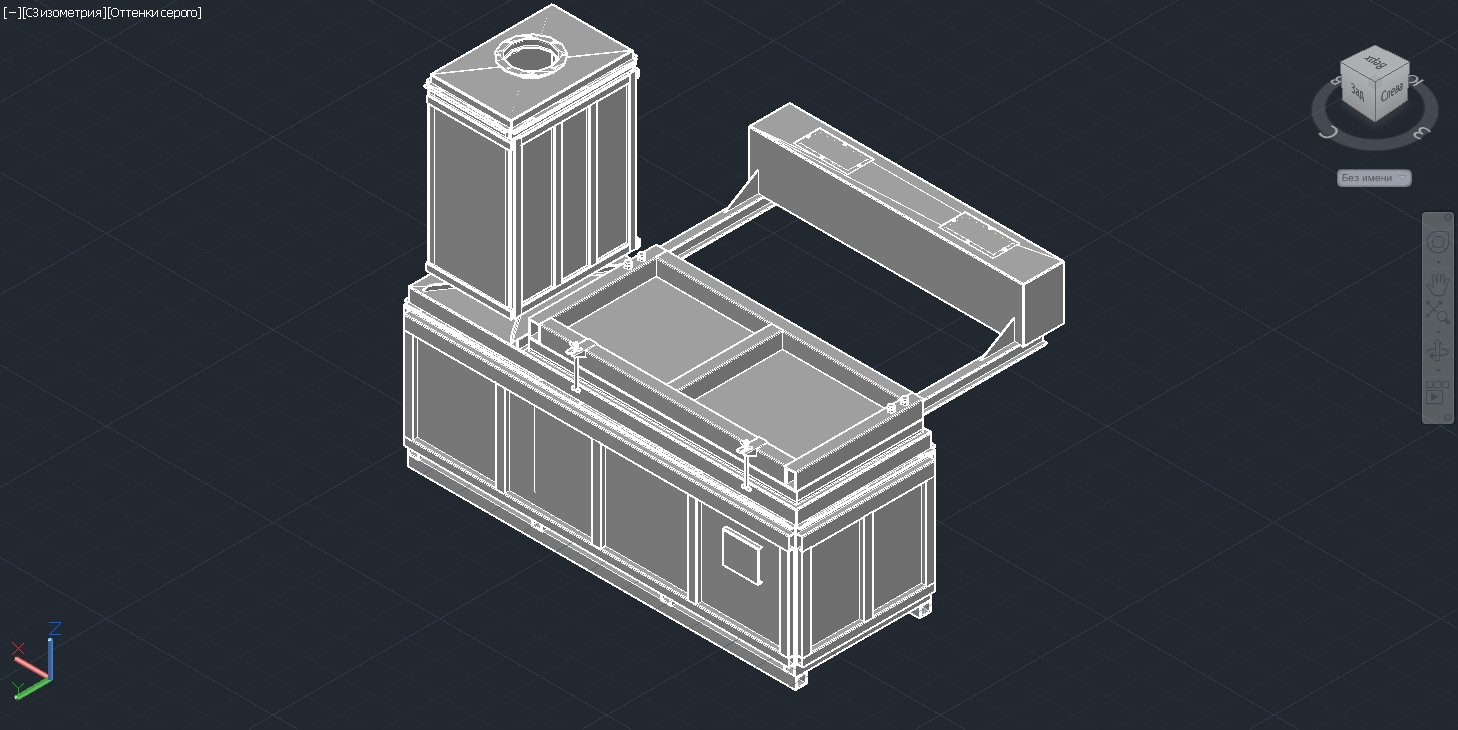

Состав: 3D модель, сборочный чертёж, вид общий, деталировка. Язык документа

Софт: AutoCAD 2014 SP1

Файлы:
Утилизатор термический/
Утилизатор термический/6- дно, 7-скаты дна, 8- пружина УТ750.dwg
Утилизатор термический/15 - верхняя крышка УТ750.dwg
Утилизатор термический/17 - Замок люка, 18 - прижимная пластина УТ750.dwg
Утилизатор термический/0 - 4 установка скатов УТ750.dwg
Утилизатор термический/0 - 1 - 2 - 3 сборочный чертеж УТ750_recover.dwg
Утилизатор термический/12 - рама задняя УТ750.dwg
Утилизатор термический/19 - противовес УТ750.dwg
Утилизатор термический/Утилизатор термический.jpeg
Утилизатор термический/13 - рама боковая левая УТ750.dwg
Утилизатор термический/16 - люк верхней крышки УТ750.dwg
Утилизатор термический/14 - рама боковая правая УТ750.dwg
Утилизатор термический/Спецификация.dwg
Утилизатор термический/11 - рама передняя УТ750.dwg
Утилизатор термический/4 - панель боковая левая, 5 - панель боковая правая УТ750.DWG
Утилизатор термический/20 - рама противовеса УТ750.dwg
Утилизатор термический/2 - панель передняя, 3 - панель задняя УТ750.dwg
Утилизатор термический/9 - кронштейн под табличку, 10 - кронштейн под горелку УТ750.dwg
Утилизатор термический/1- рама - УТ750.dwg
