Чертеж Воздушно-решетного сепаратора К 527а
Барановичи 2017

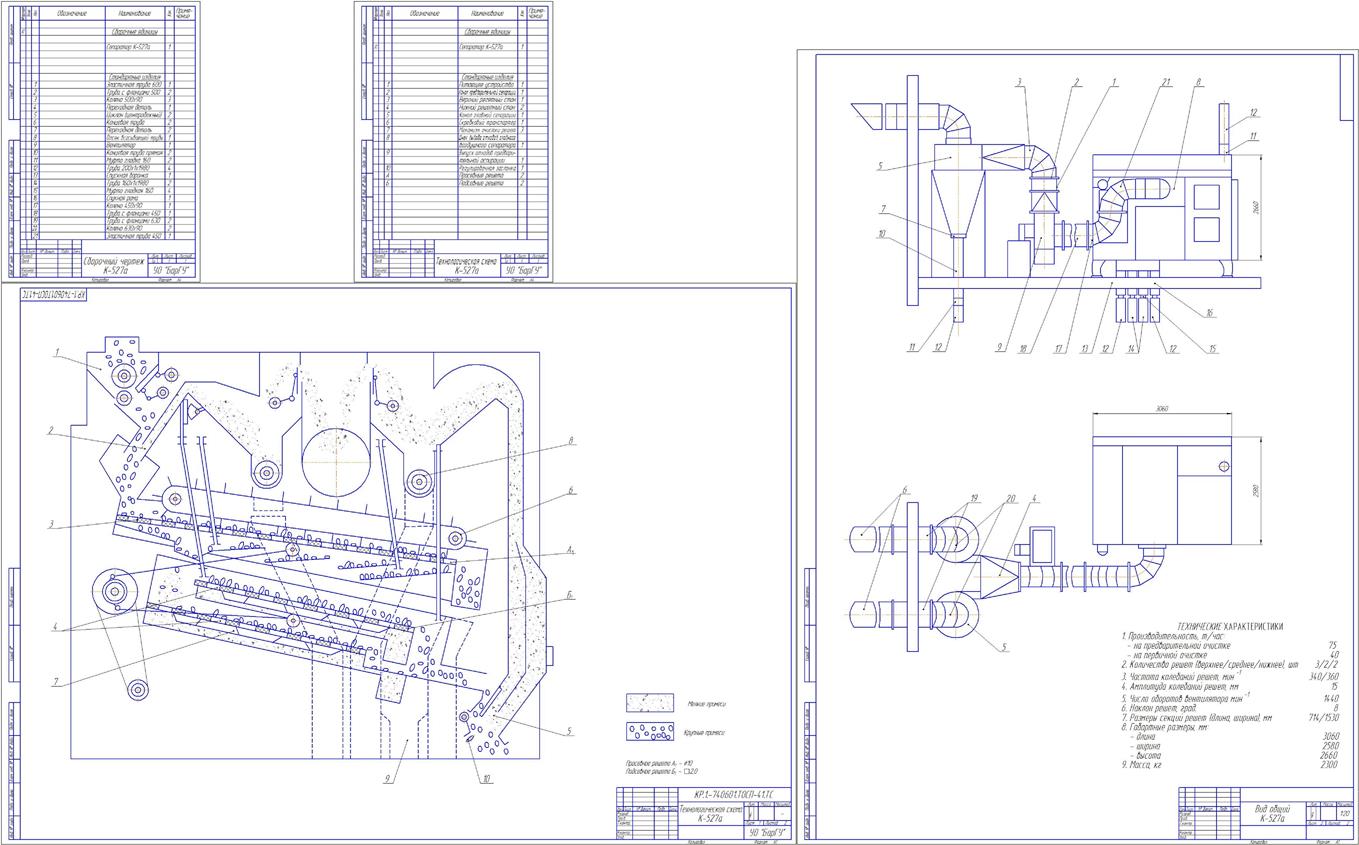

Чертеж воздушно-решетного сепаратора К 527а (Вид общий со спецификацией и технологическая схема со спецификацией)
В курсовом проекте за основу взята культура — ячмень и мощная очистительная машина Петкус К-527А для предварительной и первичной очистки зерна и семян трав, отделяющая сор и другие примеси и подготавливающая материал к транспортированию, сушке и хранению.
Машина отделяет такие примеси, как частицы соломы, стебли колосьев и листьев, пыль, семена сорных растений и др. Машина предназначена для очистки зерновых, зернобобовых, крупных и масляных культур.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Производительность, т/час:
- на предварительной очистке 75
- на первичной очистке 40
2. Количество решет (верхнее/среднее/нижнее), шт 3/2/2
3. Частота колебаний решет, мин 340/360
4. Амплитуда колебаний решет, мм 15
5. Число оборотов вентилятора мин 1440
6. Наклон решет, град. 8
7. Размеры секций решет (длина, ширина), мм 714/1530
8. Габартные размеры, мм:
- длина 3060
- ширина 2580
- высота 2660
9. Масса, кг 2300
