Кинематические схемы экскаватора ЭО-5122

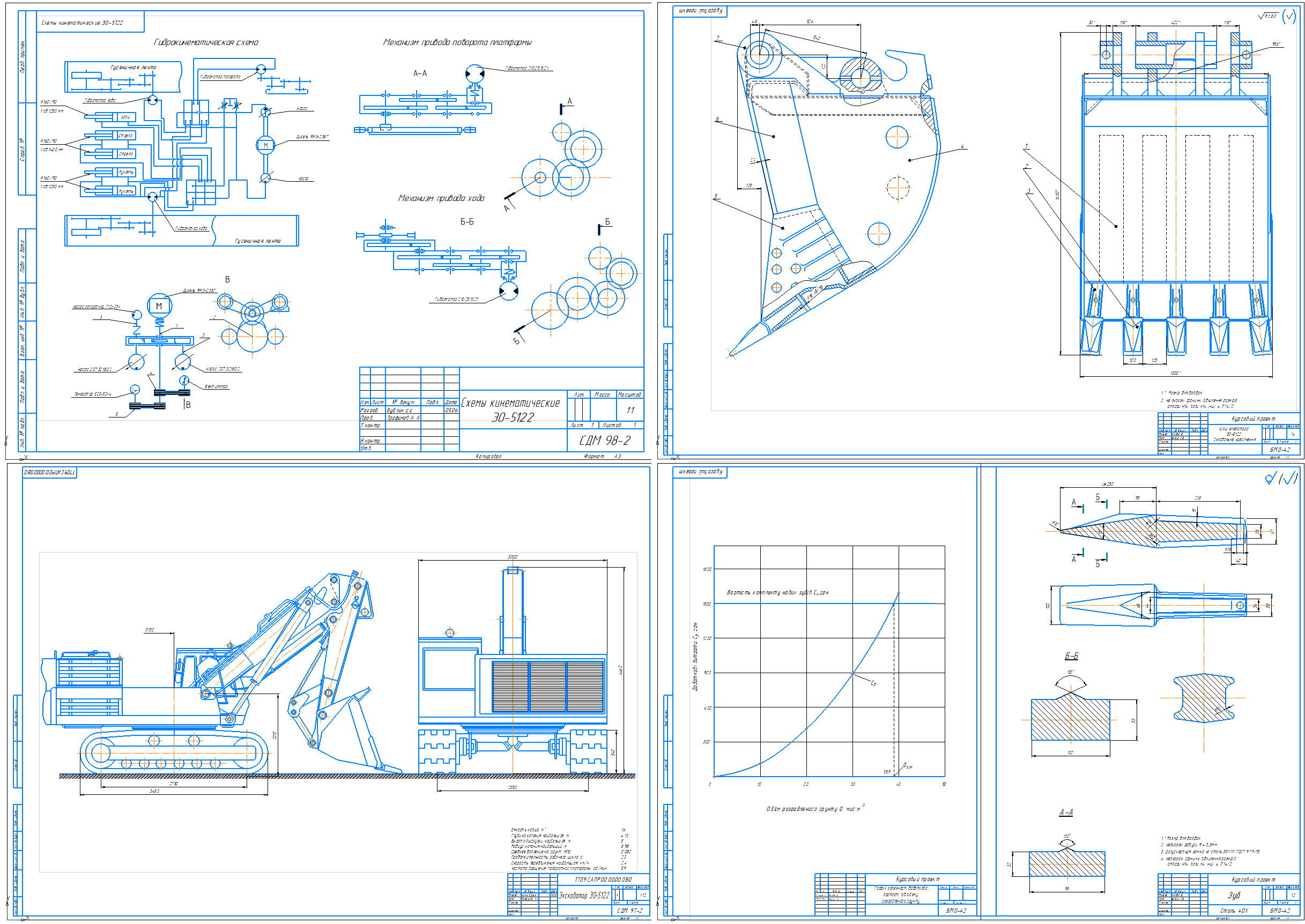

На чертеже изображен чертеж кинематической схемы одноковшового экскаватора ЭО-5122. Чертеж можно использовать для курсовых и дипломных проэктов. Так же в архиве другие чертежи и расчеты на украинском языке.

Техническая характеристика
Емкость ковша, м 1,6
Продолжительность рабочего цикла, с 20
Скорость передвижения наибольшая, км/ч 2,4
Частота вращения поворотной платформы, об/мин 5,9
Тип пневмомолота МК-6
Число ударных блоков 3
Масса ударного блока, m 300
Частота ударов, мин 395

Экскаваторы с гидравлическим приводом называются экскаваторами с жесткой подвеской рабочего органа. Подвеска называется жесткой, потому что ею можно фиксировать все элементы рабочего оборудования в пространстве. В гидравлических экскаваторах привод рабочего, ходового и поворотного оборудования и других агрегатов производится с помощью гидроцилиндров и гидромоторов.

ЗМІСТ
ВСТУП 3
1. ВИБІР ЕКСКАВАТОРА-АНАЛОГА 4
2. ОПИС ЕКСКАВАТОРА-АНАЛОГА 5
3. РОЗРАХУНОК МІСТКОСТІ КОВША
3.1 Розрахунок тривалості робочого циклу 7
3.2. Уточнення величини коефіцієнта використання екскаватора
в часі 10
4. РОЗРАХУНОК СИЛ РІЗАННЯ І КОПАННЯ ҐРУНТУ КОВШЕМ
4.1 Визначення глибини різання грунту зубами ковша 12
4.2. Розрахунок сил різання і копання грунту 14
5. РОЗРАХУНОК ЗУБІВ НА МІЦНІСТЬ 17
6. ВИЗНАНЕННЯ ОПТИМАЛЬНОГО ТЕРМІНУ ЗАМІНИ
ЗНОШЕНИХ ЗУБІВ 19
СПИСОК ЛІТЕРАТУРИ 24
