Схема электрическая принципиальная платы нормализации

Предварительный просмотр отсутствует, но Вы всегда можете попросить его добавить в комментариях

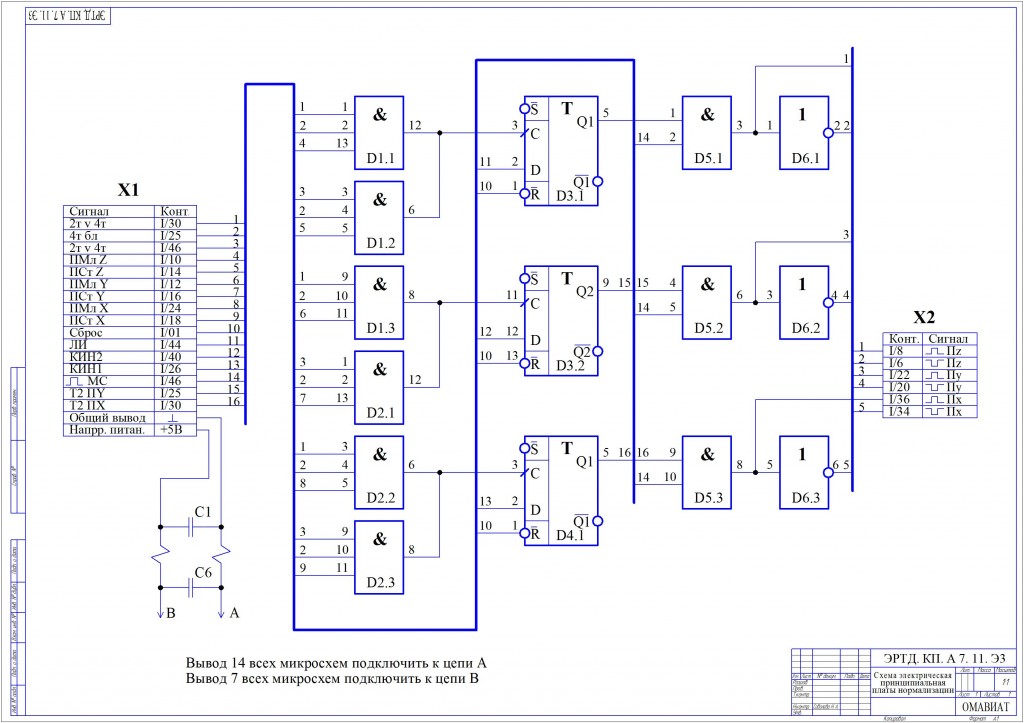

Чертёж Схема электрическая принципиальная платы нормализации, выполненная на формате А1, вычерченная в масштабе 1:1. Данное устройство ЧПУ относятся к устройствам ЧПУ третьего поколения. Оно построено на базе кремниевых интегральных микросхем третьего поколения. Такие устройства характеризуются только одним потоком информации, направленным от программного управления к рабочим органам станка. По своим функциональным возможностям данное устройство ЧПУ может относиться к классу NC, то есть происходит запоминание информации только на один кадр. Оно может обеспечить достаточно большую скорость перемещения рабочих органов станка, а так же широкий диапазон регулирования скоростей. Это устройство применяется для управления фрезерными станками средних размеров с автоматической сменой режущего инструмента, и используется для обработки деталей сложных конструкций. Устройство может работать в ручном и автоматическом режимах. Оно оснащено цифровой индикацией и позволяет вводить технологические и вспомогательные команды, а также коррекцию на длину и радиус режущего инструмента. Устройство обеспечивает постоянство контурной скорости и осуществляет ЛИ и КИ по методу цифровых и дифференциальных уравнений.

Состав: Технологическая схема Язык документа

Софт: Компас v13, CDW

Файлы:

Каталог / Схемы / Схема электрическая принципиальная платы нормализации

Чертеж Э3 (А1).cdw
