Расчет мультивибратора с эмиттерной времязадающей цепью и дополнительной симметрией

Филиал БНТУ "МГПК"
Кафедра микроэлектроники
Курсовой проект по дисциплине "Импульсная и преобразовательная техника"
Минск, 2017

2 Анализ исходных данных
Для анализа используем данные для расчёта мультивибратора с эмиттерной времязадающей цепью и дополнительной симметрией :
- скважность, Qc =60;
- частота следования, F=10 кГц;
- амплитуда, Uвыхm≥7 В;
- длительность фронта, tфр≤0,07 мкс;
- длительность среза, tср≤0,3 мкс;
- температурный диапазон 20…50°С;
- температурная нестабильность не хуже 5%.

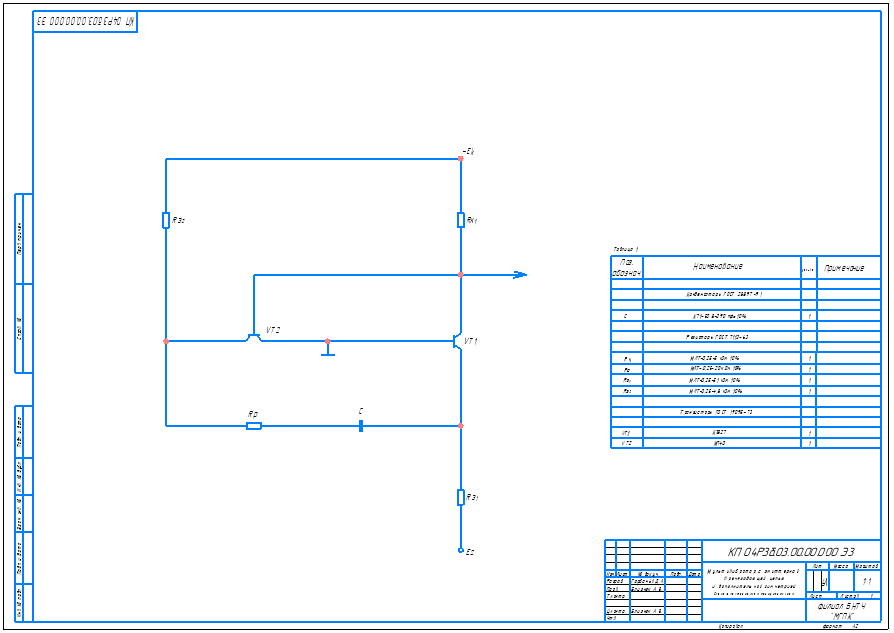

Чертежи две схемы - структурная и принципиальная.
Пояснение для чего оно разрабатывается показано в пунктах 3 и 4.
Здесь производится расчет мультивибратора с эмиттерной времязадающей цепью и дополнительной симметрией, для выбора оптимальных значений и данных в работе (пункты 5 и 6).

Содержание
Введение 4
1 Литературный обзор 5
2 Анализ исходных данных 7
3 Разработка электрической структурной схемы мультивибратора с 8
эмиттерной времязадающей цепью и дополнительной симметрией
4 Разработка электрической принципиальной схемы мультивибратора 9
с эмиттерной времязадающей цепью и дополнительной симметрией
5 Расчёт мультивибратора с эмиттерной времязадающей цепью и 11
дополнительной симметрией
6 Выбор элементной базы 15
Заключение 16
Литература 17
Перечень ТНПА 18
