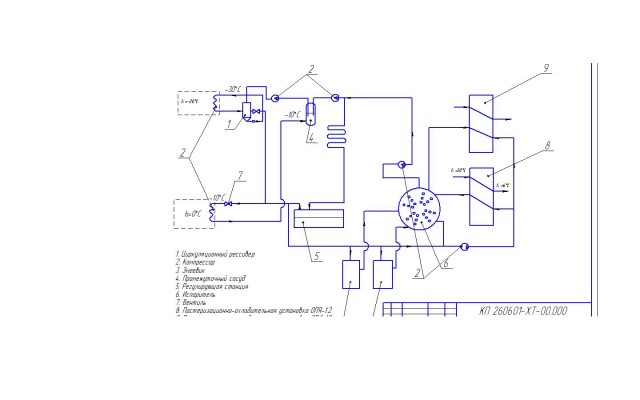

Холодильная аммиачная установка

1. Циркуляционный рессивер
2. Компрессор
3. Змеевик
4. Промежуточный сосуд
5. Регулирующая станция
6. Испаритель
7. Вентиль
8. Пастеризационно- охладительная установка ОПЯ- 1.2
9. Пастеризационно- охладительная установка ОПЛ- 10
10. Фризер Хойер KF 1000 ХС
11. Морозильный шкаф

Состав: Схема Язык документа

Софт: КОМПАС-3D, CDW
