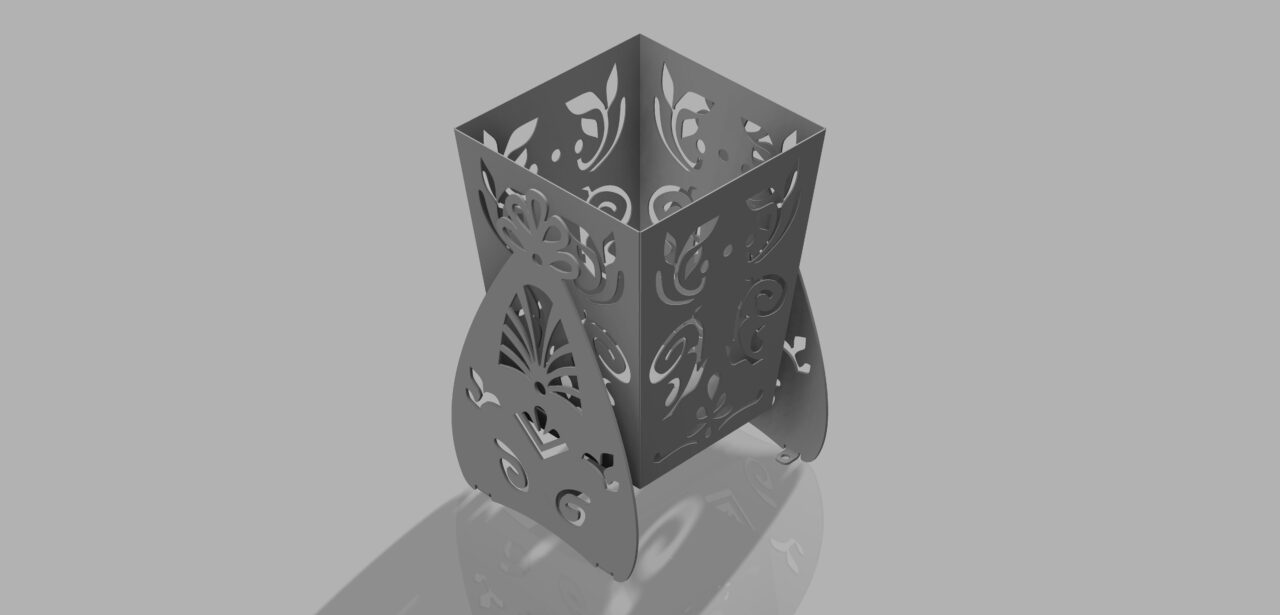

Декоративные урны

Развертки панелей для сборки декоративных урн. Изготавливаются на станках плазменной резки с ЧПУ из листового металла 3 мм и 1,5 мм . В комплект файлов присутствуют чертежи с указание габаритных размеров и вариантами компоновки панелей.

Состав: Развертки панелей в формате DXF, чертежи в формате PDF,

Софт: Другая 18

Файлы:
БП 2.0.0.dxf
БП 2.0.1.dxf
Урна СБ 2.0.1 (2).pdf
Урна СБ 2.1 (1).pdf
Урна СБ 2.0.1 (1).pdf
Боковая стойка 2.0.dxf
Урна СБ 2.0.0 (1).pdf
Урна СБ 2.1 (2).pdf
БП 2.1.dxf
Пример карты раскроя для листа формата 2000х1000 мм.jpg
Днище.dxf
Урна СБ 2.0.0 (2).pdf
Боковая стойка 2.1.dxf
