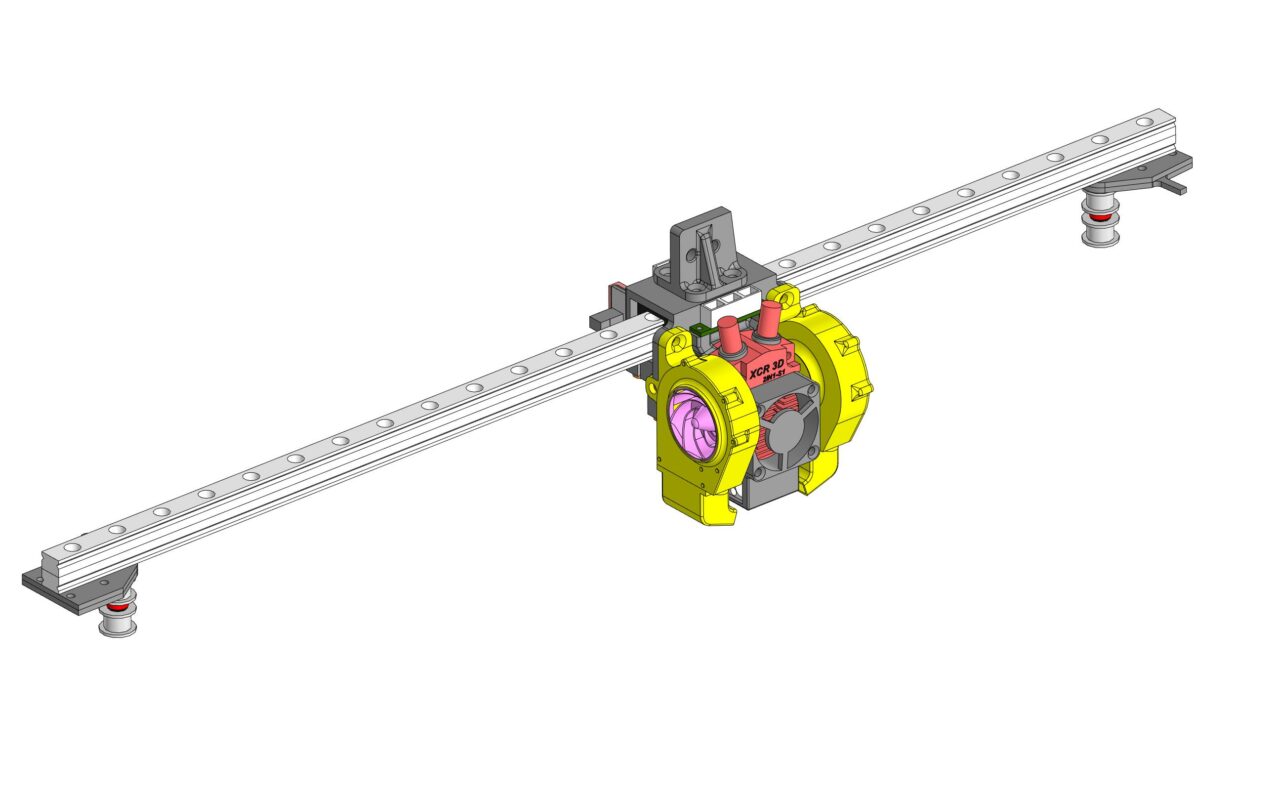

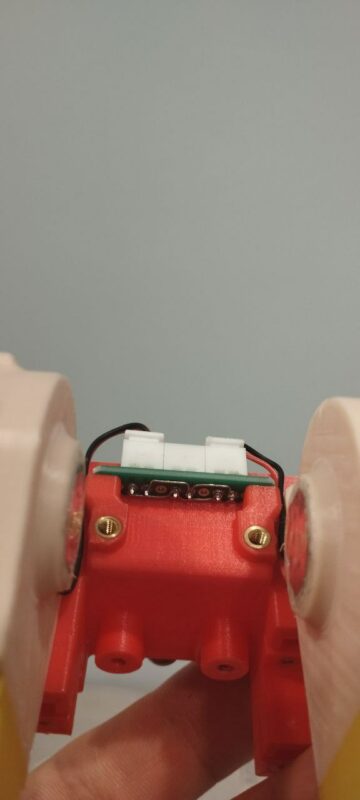

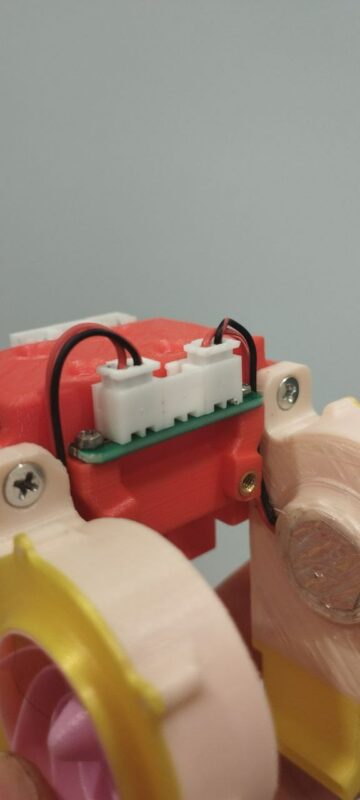

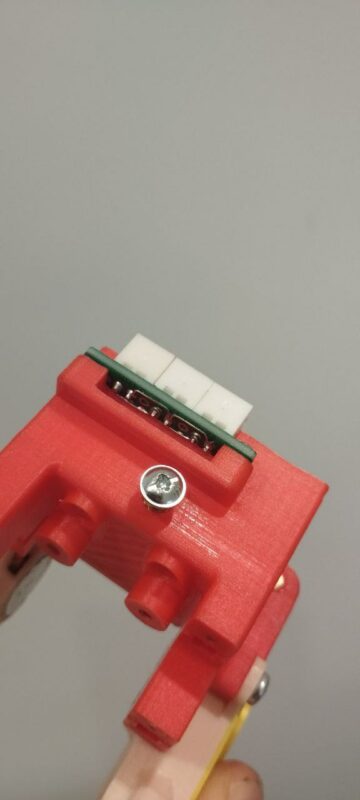

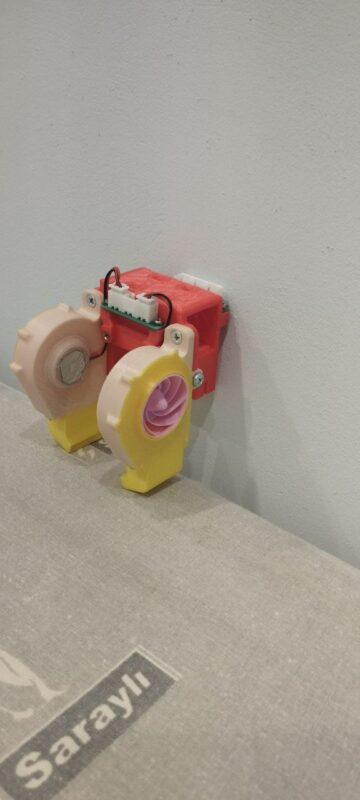

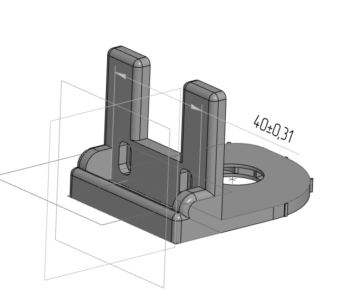

В данной работе представлена самостоятельно разработанный корпус с обдувом для экструдера XRC3D для 2-х цветной печати. Корпус крепления экструдера имеет места для крепления датчик 3D Touch, спроектированы вентиляторы повышенной мощности, места для подключения вентиляторов. Перемещение экструдера осуществляется по 2-м направляющим с блоком MGN9H.


Сообщить о проблеме
Дата
05.01.2025
Язык
Русский
Состав
Направляющая MGN9 (500 мм), каретка MGN9H, основание экструдера, втулка резьбовая M3, радиатор экструдера, термобарьер, нагревательный блок с соплом, селиконовый чехол, опора гибкого кабеля 10х15, фиксатор зубчатого ремня, корпус куллера (левый), корпус куллера (правый), пропеллер, крышка куллера (левая), крышка куллера (правая), сопло обдува, кулер (30х30), датчик 3D Touch, крепление опто датчика, оптический датчик, тройник для подключения клуллеров, планка соеденительная (левая), планка соеденительная (правая), ролик (16T W6 B4), подшипник, шайба под ролик, втулка между подшипниками 4 мм, планка дополнительная.
