Измеритель толщины pet ленты и филамента

0
2
174
0
0
50

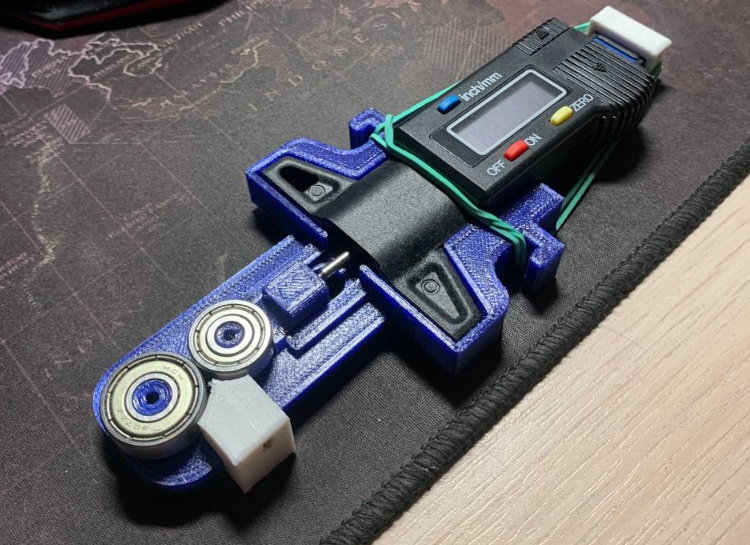

Пока нет умного бутылкореза, Но необходимо понимать что получается по толщине ленты и получаемого филамента изготовил ручной измеритель.
Использовал подшипники которые были под рукой 607zz и 625zz и канцелярскую резинку. Есть момент связанный с прижимом. надо такую резинку чтобы она создавала и нужное напряжение, но и не сильно прижимала, так чтобы не вдавливала, тем самым не влияла на измерения..

1 Нижние фиксаторы (fixator_2_v2.stl,fixator_1_v2.stl) под шуруп, чтобы не выгибало Depth_Gauge_Holder_625_long_v2.stl при измерениях

2 так как появился зазор для лучшего скольжения подшипника потребуется немного поднять подшипник 607. для этого сделана шайба и фиксирующая под шуруп крышка (ring_v2.stl, cup_v2.stl)

fixator_1_v2.stl - в случае измерения ленты
fixator_2_v2.stl - ставиться и для ленты и для прутка
