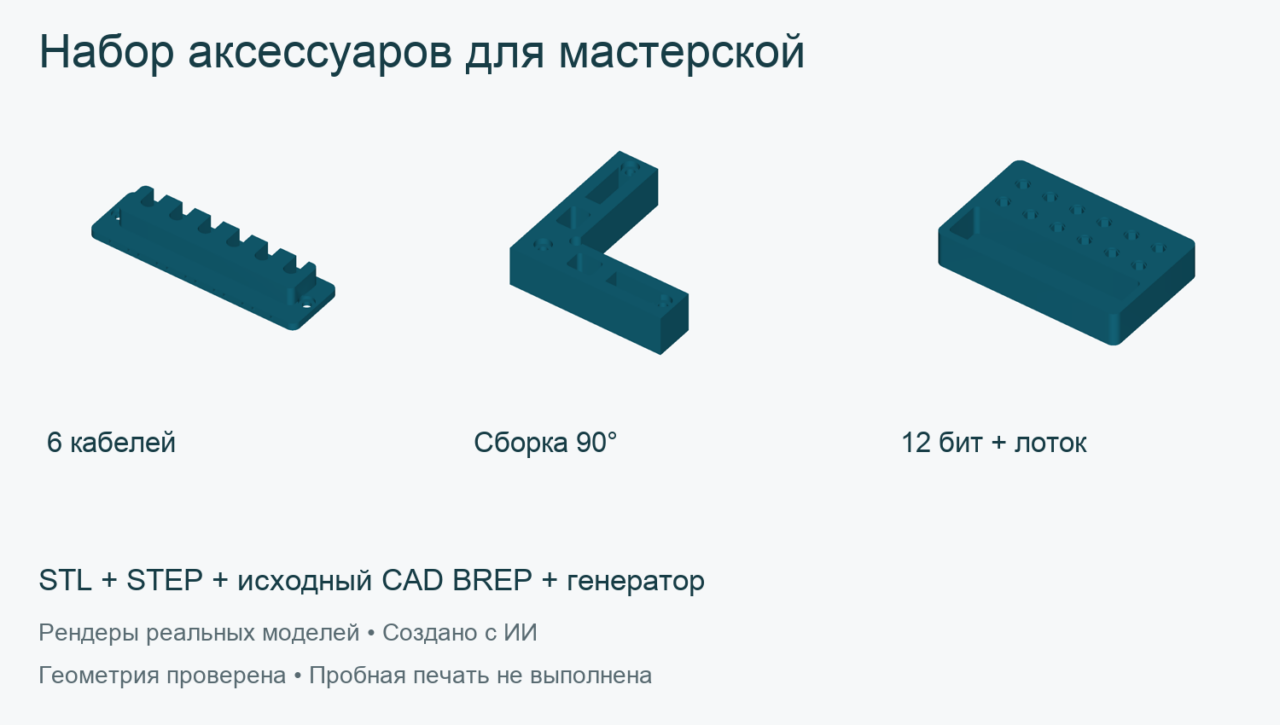

Три самостоятельных полезных аксессуара объединены в одну подборку для FDM-печати. Все модели разработаны заново размерными твердотельными операциями; чужие CAD/STL не использованы.

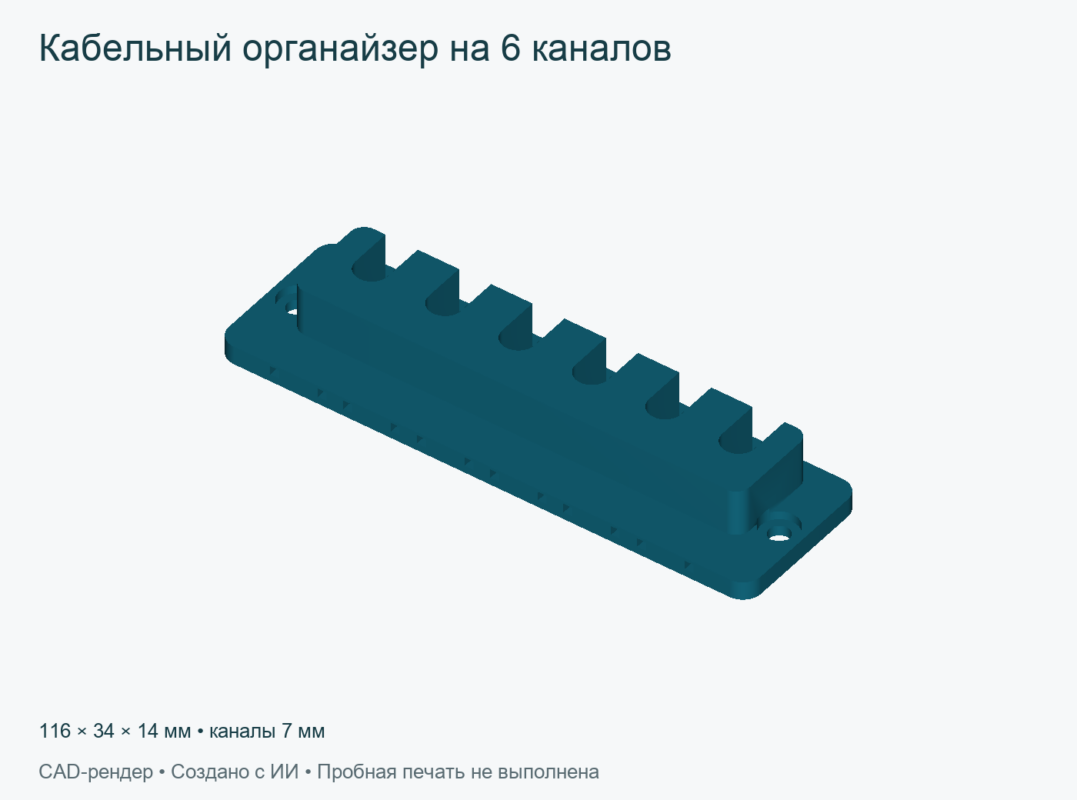

1) Кабельный органайзер на шесть открытых каналов 7 мм, габариты 116 x 34 x 14 мм. Два отверстия 4,4 мм под винты, проходы для тонких стяжек 2 x 2 мм.

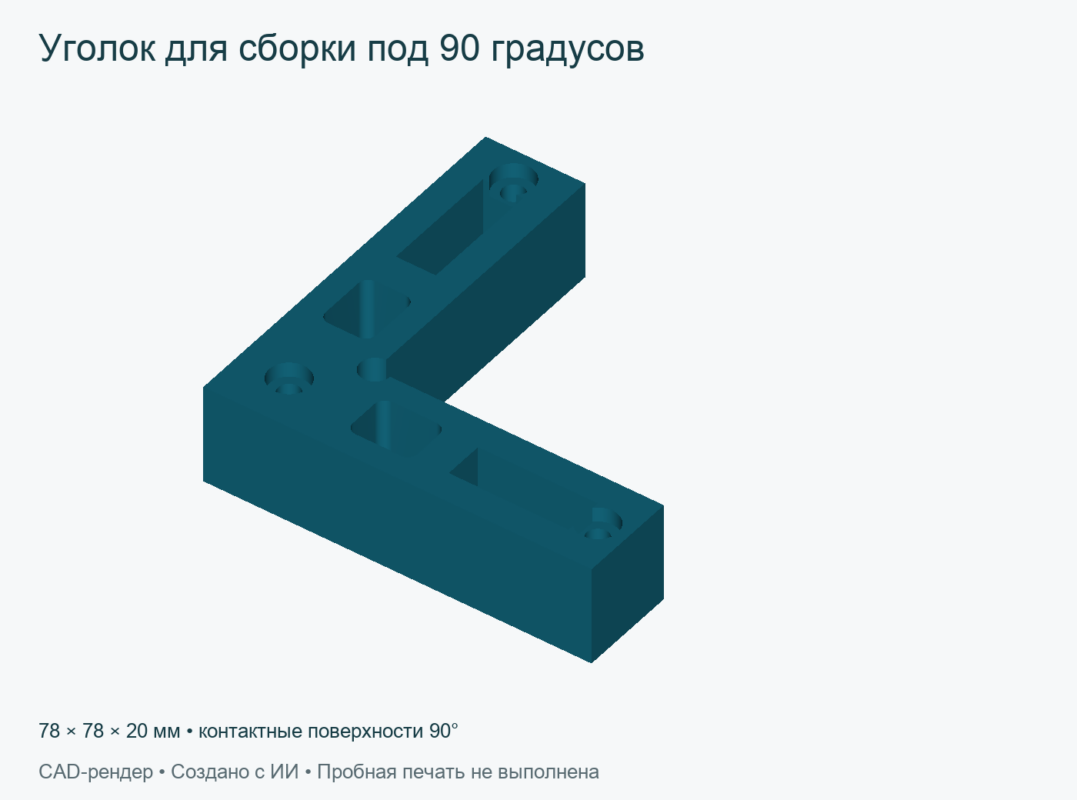

2) Уголок для легкой сборки деревянных деталей под 90 градусов, 78 x 78 x 20 мм. Карманы для небольших зажимов, отверстия под крепеж и разгрузка внутреннего угла. Не поверенный измерительный инструмент.

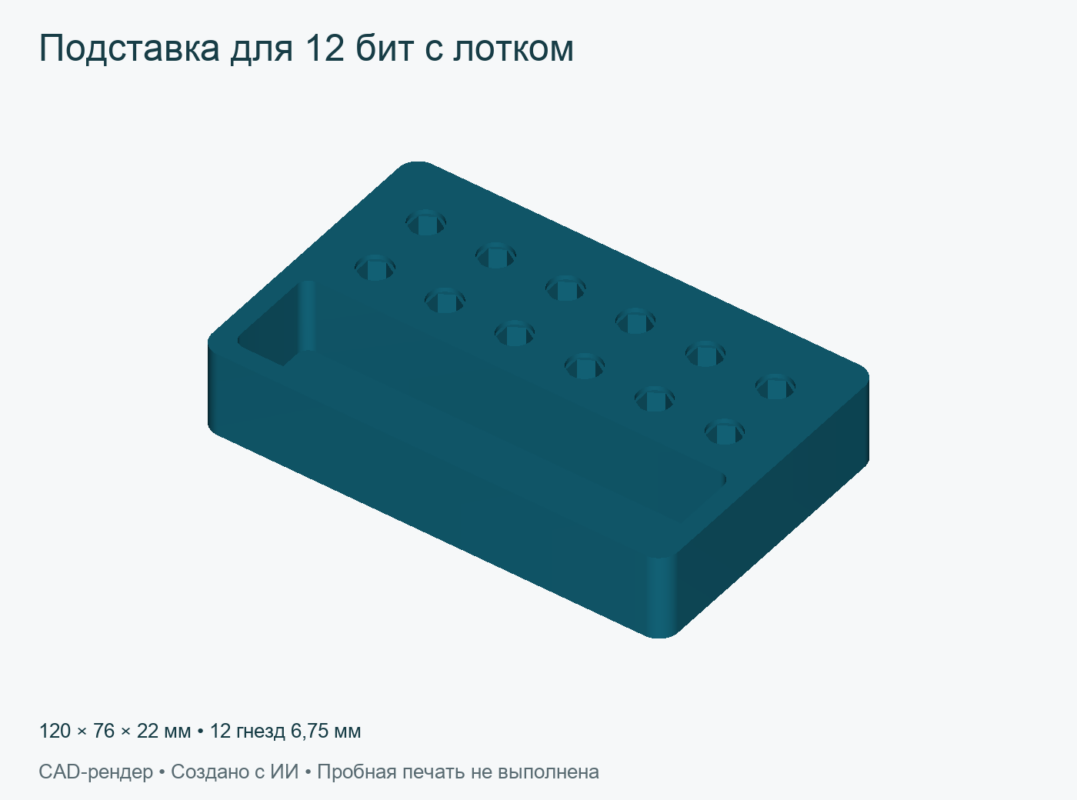

3) Подставка для 12 бит с хвостовиком 1/4 дюйма и лотком для мелкого крепежа, 120 x 76 x 22 мм. Шестигранные гнезда 6,75 мм между гранями с номинальным зазором 0,40 мм относительно хвостовика 6,35 мм.
Для каждого аксессуара приложены STL, STEP и родной OpenCascade BREP. Исходный Python-генератор содержит последовательность построения и размеры. STEP/BREP представлены без графического дерева операций, происхождение полностью описано в генераторе. Есть русская инструкция и отчет проверки геометрии. Все три модели помещаются на стол 180 x 180 мм.
Генеративный ИИ использован при создании геометрии, исходного кода и описания. Предварительные изображения являются рендерами именно приложенных STL. Компьютерная проверка: замкнутая и ориентированная сетка, один связный объем, проверка размеров, повторное открытие STEP/BREP. Пробная печать и физические испытания не выполнены; настройки и посадки нужно проверить на своем принтере.
Стартовые настройки: слой 0,20 мм, сопло 0,4 мм, PLA/PETG, плоское основание на столе. Полные рекомендации и ограничения находятся в инструкции. Крепеж и инструменты не включены. Работа предназначена для практического использования и доработки в мастерской.
