Тиски пластиковые для печати на 3Д-принтере

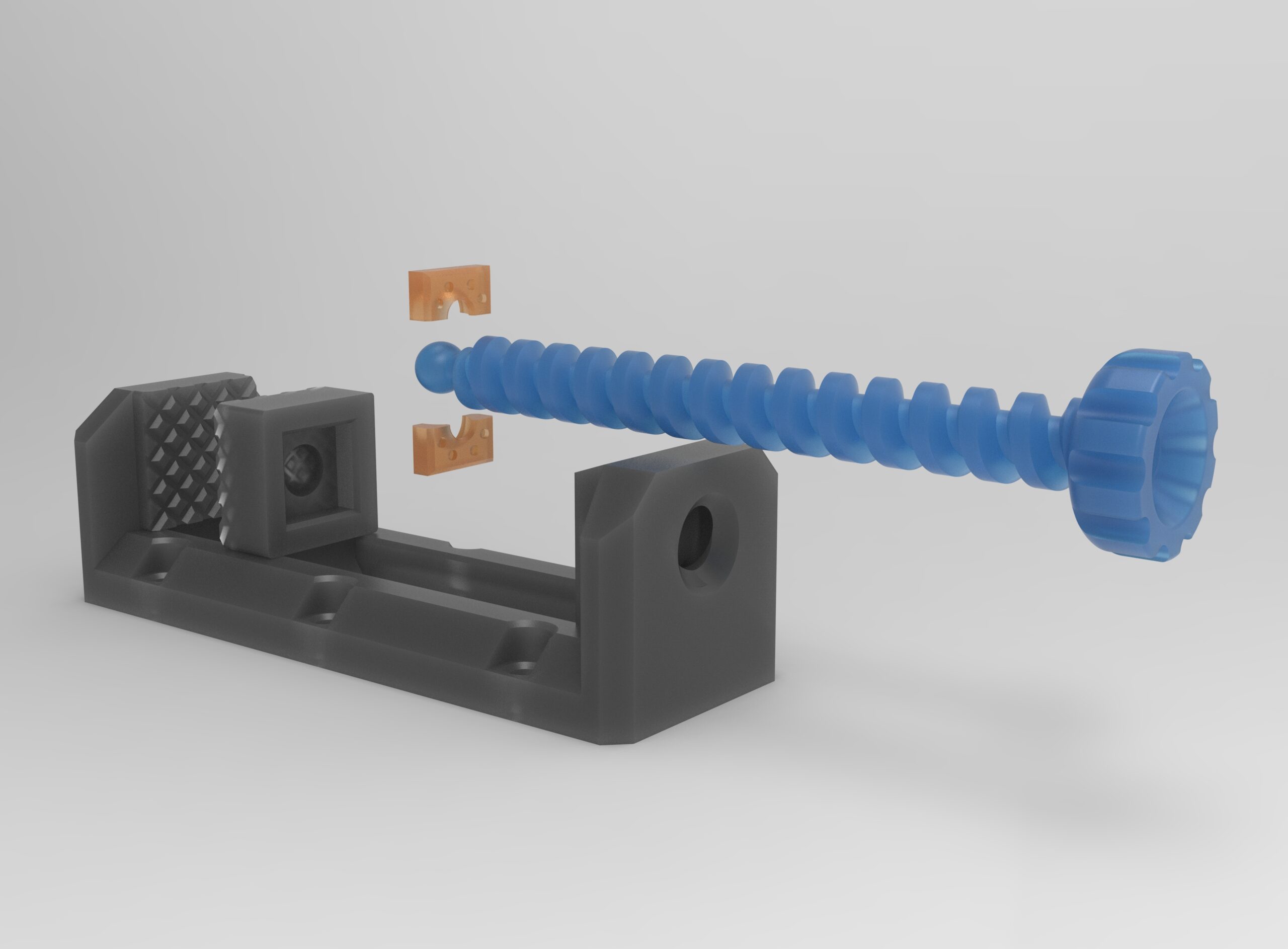

Модель разрабатывалась для печати на 3Д-принтере ABS-пластиком, для использования в лаборатории для фиксации и последующей обработки пластиковых изделий. Модель состоит из 5 деталей. Неподвижная основа, подвижная губка, винт и две прижимные крышки. При сборке тисков после закручивания винта и установки шаровой части в углубление подвижной губки необходимо приклеить две прижимные крышки к задней стенке подвижных губок, для фиксации шаровой части винта.
Ход винта 100 мм, рабочая область губок 30х30 мм. Диаметр винта 14 мм. Габаритные размеры без винта 150 мм., с винтом (закрытое положение) 170 мм., с винтом (открытое положение) 270 мм.
Состав: 3D сборка, сборка, файлы для 3D печати.
Софт: КОМПАС-3D v20
