Детские резные санки

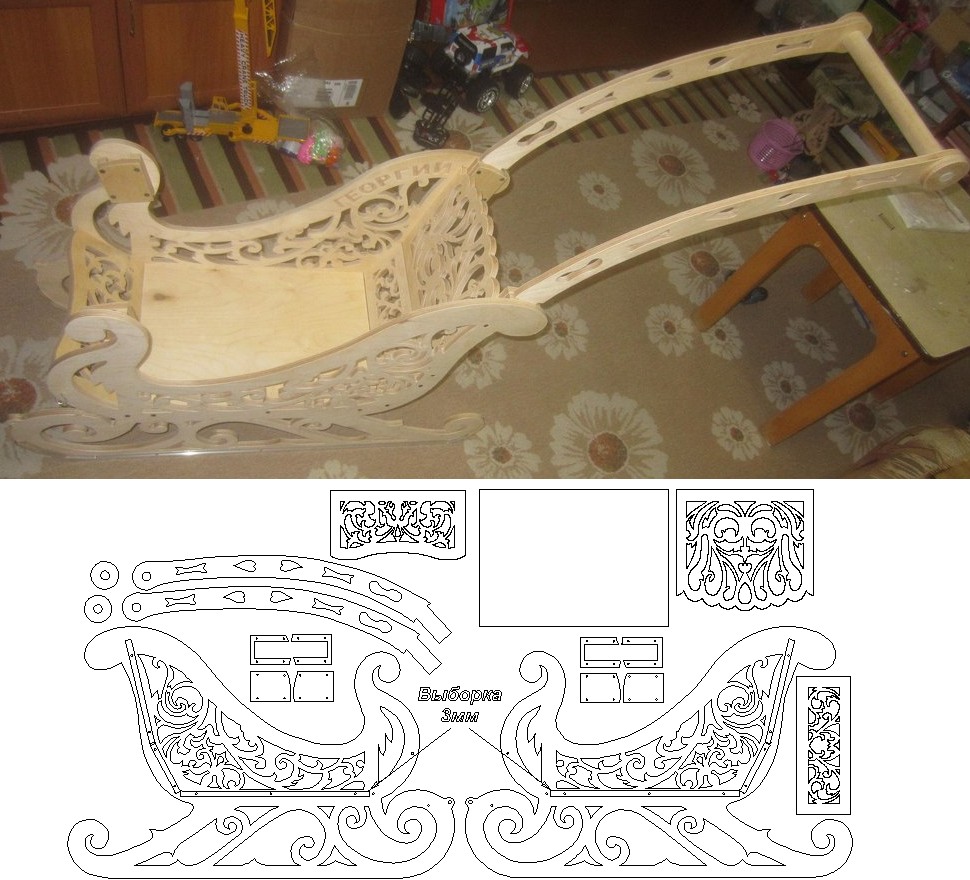

Натуральные резные деревянные санки, из фанеры 12мм. Вырезается на станке с ЧПУ, потом собирается. Нужно еще выточить ручку круглую диаметром 18.3мм (это по концам, где вставляется в ручки, посередине можно и толще) и длиной 300мм. Также по желанию (желательно) сделать полозья из алюминиевого порога. Передняя подножка вращается, можно закрепить в 2 положениях. Размеры внешние: 860х570х312мм. В боковинах делается выборка (обозначено), чтобы было легче собирать и по месту поставить основные части, а также для крепости.

Состав: Вектора DXF, Проект в Арткам2009, картинки готовой сборки.

Софт: Другая Арткам2009

Сайт: www

Файлы:
Санки Все вместе.art
Санки Все вместе.dxf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: AlexeyN
Дата: 2017-01-23
Просмотры: 26655
Язык: Русский Язык документа
