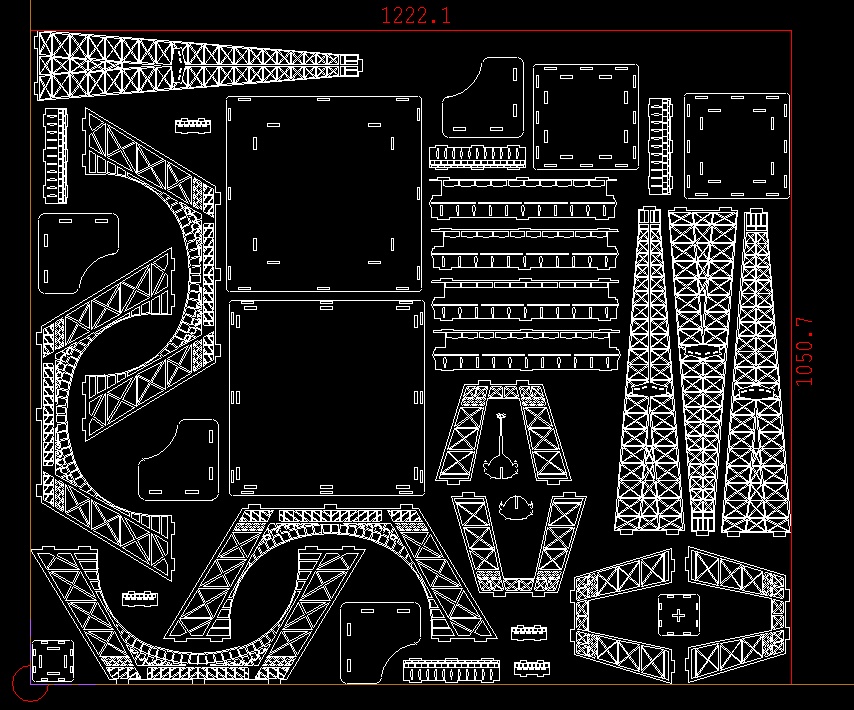

Сборный конструктор эльфовай башни, выполнен из сталь толщиной 3 мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Эйфелева башня - конструктор
Эйфелева башня - конструктор
1
148
9264
85
6
30
Сообщить о проблеме
Автор
corovec
Дата
05.11.2016
Язык
Русский
Состав
сб, деталировка
Софт
КОМПАС-3D 13 sp2
Как открыть?
Отзывов пока нет
Содержимое архива
-
100-Stand - 4шт.dwg
-
101-Arch1 - 4шт.dwg
-
102-Floor1 - 1шт.dwg
-
103-Level1wall-4шт.dwg
-
104-Roof1-1шт.dwg
-
105-Arch2-4шт.dwg
-
106-Floor2 - 1шт.dwg
-
107-Level2wall-4шт.dwg
-
108-Roof2-1шт.dwg
-
109-Arch3-4шт.dwg
-
110-Floor3-1шт.dwg
-
111-Level3wall - 4шт.dwg
-
112-Roof3-1шт.dwg
-
113-Towertop1-1шт.dwg
-
114-Towertop2 - 1шт.dwg
-
sborka.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Дмитрий Плехов
Дмитрий Кошевой
Дмитрий М
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
файл кривой, не соответствует размеры
Файл такой точно как на картинке предварительного просмотра. Пазы соответствуют указным размерам. 60 человек скачали и все нормально. Учитесь пользоваться софтом и выражать свои мысли доступно.
И ещё вопрос как его можно увеличить до двух метров
Нужно открыть контуры в редакторе которым вы пользуетесь, корел, компас, автокад и т.п. Посчитать точный размер в высоту сложим все контуры как они должны собираться (в архиве раскрой на лист, тесть детали разложены для экономии материала). Далее выполнить команду масштабирования и увеличить до необходимых размеров. Скорее всего придется еще перерисовывать пазы, под толщину материала который будете использовать.
Спасибо большое
Скажите пожалуйста общая высота какая
Примерно так:
216 нижняя секция
161 средняя секция
518 верхняя секция
+ шпиль площадки
Ребят, в каких размерах башня в сборе кто знает? кто нибудь собрал? как собралась?
Нормальный файл? качать стоит?
С файлом все нормально. Но как собирается отзывов нет, хотя много уже людей скачали.
Подскажите высоту получившейся башни
