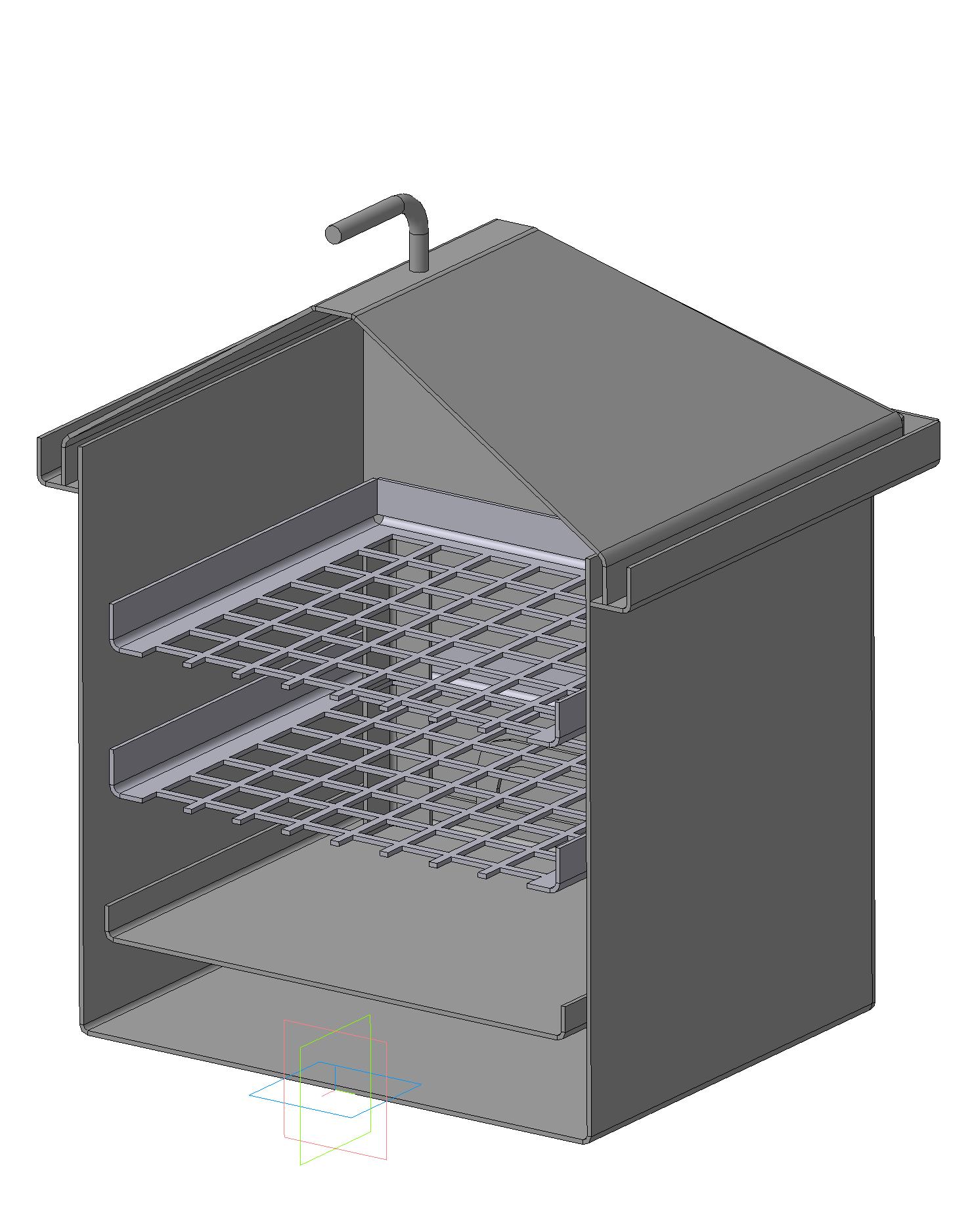

Коптильня для горячего копчения размером 400х250х250, с 4-ух скатной крышкой. Лист 2мм. При изготовлении используется материал AISI 304. Крышка выполнена в виде домика, чтобы конденсат не капал, на продукты копчения. Жироуловитель предназначен, для того, чтобы жир не капал на щепу, что сказывается на качестве копчения.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Коптильня для горячего копчения размером 400х250х250, с 4-ех скатной крышкой, и жироуловителем. Лист 2мм
Коптильня для горячего копчения размером 400х250х250, с 4-ех скатной крышкой, и жироуловителем. Лист 2мм
0
10
846
3
3
Автор
Дмитрий
Dzekin
Дата
03.10.2019
Язык
Русский
Состав
3D сборка, деталировка, DXF чертежи для раскроя
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Крышка_420х100_Сборка.a3d
-
Решетка дно_2шт.dxf
-
Решетка дно.m3d
-
Бок крышки_420х100_2шт.dxf
-
Крышка_420х100.m3d
-
Жироуловитель.spw
-
Поддон 225х380.dxf
-
Крышка_420х100_С борка.spw
-
Решетка сборка.spw
-
Тело_ф108_kronmet_склад.dxf
-
Рукоятка_130х35х8.m3d
-
Жироуловитель.a3d
-
Коптильня 250х400х250.a3d
-
Уголок 20х20х500_2шт.dxf
-
Ножка поддона D8х40.m3d
-
Трубка D8x1.m3d
-
Уголок 20х20х600_2шт.dxf
-
Коптильня дно 250х400х250.m3d
-
Крышка_420х100.dxf
-
Решетка сборка.a3d
-
Коптильня стенка 250х400х250_2шт.dxf
-
Коптильня 250х400х250.spw
-
Ножка решетки_8шт.dxf
-
Тело_100х100ф50,8_kronmet_склад.dxf
-
Коптильня дно_250х400х25.dxf
-
Дно d159 гор.dxf
-
Ножка решетки.m3d
-
Поддон 225х380.m3d
-
Коптильня стенка 250х400х250.m3d
-
Бок_Крышки_420х100Деталь.m3d
-
Уголок 20х20х600.m3d
-
Уголок 20х20х500.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
