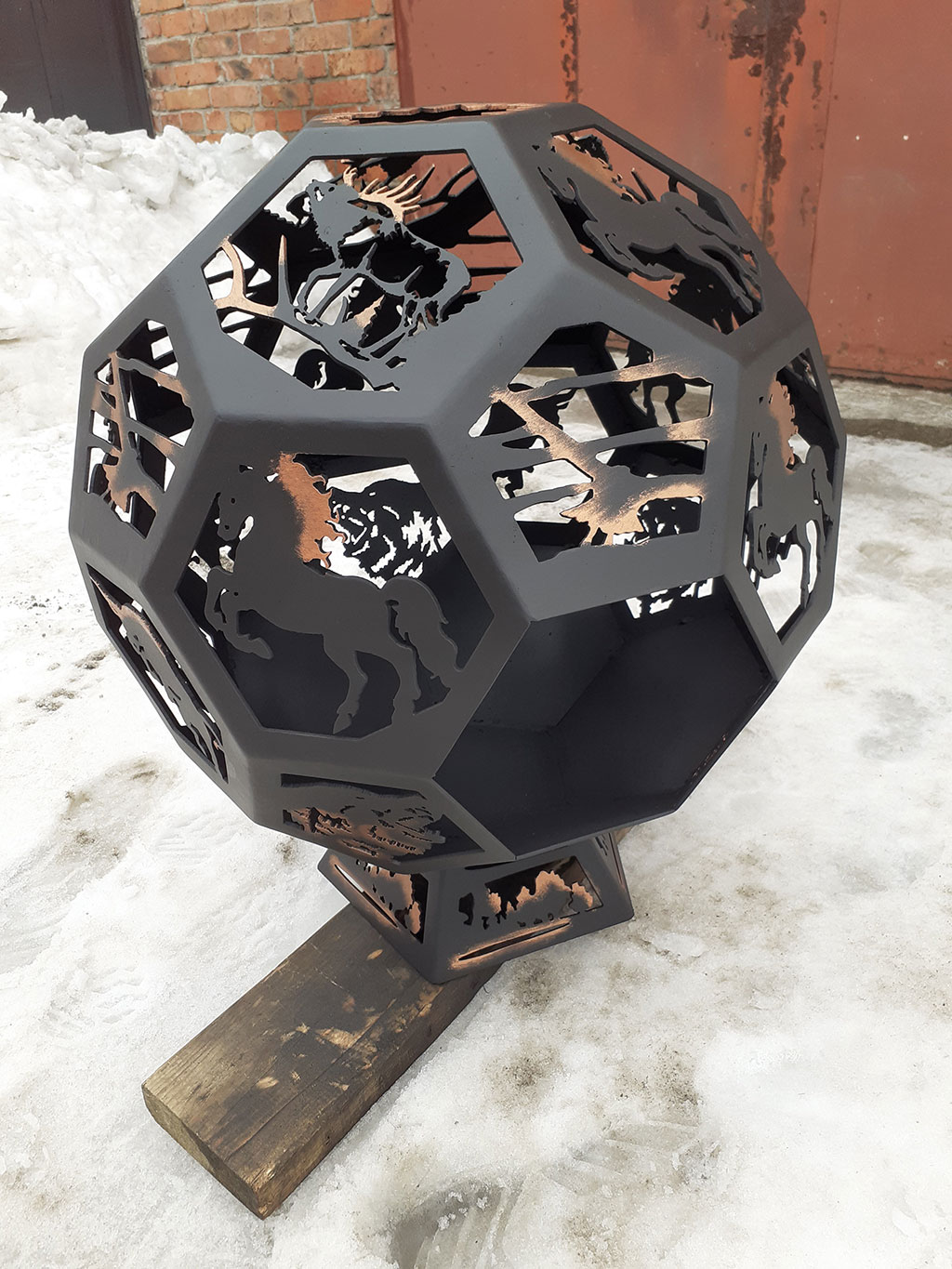

Костровая сфера/шар, выполнена из листового металла, минимальная толщина используемого материала 3мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Костровая сфера "животные"
Костровая сфера "животные"
0
41
1689
26
3
60
Сообщить о проблеме
Автор
Александр
Дата
31.05.2021
Язык
Русский
Состав
Раскладка деталей, готовая для резки на плазменном/лазерном станке.
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Моя Кострова сфера готовое к резке - раскладка.dxf
-
Моя Кострова сфера готовое к резке - раскладка.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Руслан
Александр Шуленин
Сергей Орлов
Павел Яковлев
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
добрый день , можете перевести в расширение .tap для резки на плазме Mach3
Здравствуйте!
TAP — это не просто преобразование формата. Это итоговый G-code, который зависит от постпроцессора, конфигурации станка и логики управления плазмой (у каждого своя конфигурация, индивидуальная).
У Mach3 есть встроенная возможность импорта DXF и преобразования его в G-code. Это описано в руководстве программы: File - Import - DXF. Раздел 8.2.
Еще можно использовать SheetCam для подготовки управляющих программ, в том числе плазменной резки.

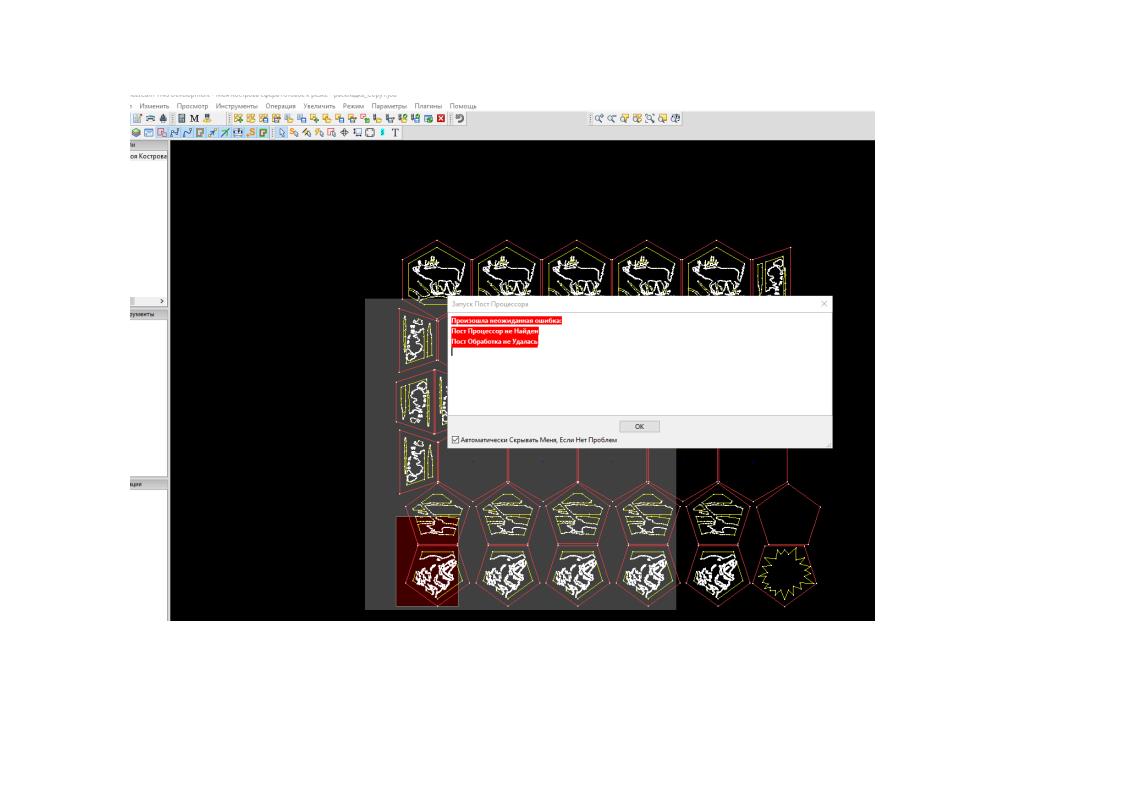

доброе утро, не получается ни Sheetcam ни Lazycam, выдает ошибку
Здравствуйте! Ошибка: Постпроцессор не найден. В SheetCam открой настройки постпроцессоров: Options - Machine - Post processor (или где то там). Проверь, есть ли в списке подходящий постпроцессор, например:
Mach3 plasma - для плазменной резки под Mach3.
Mach3 THC - если используется управление высотой плазмотрона (THC).
При этом недостаточно просто выбрать Mach3: постпроцессор должен учитывать особенности конкретного станка, например управление THC (контроллером высоты плазмотрона), включение и выключение плазмы и другие команды.
Здравствуйте какой диаметр у чаши?
Если память не изменяет, то 80см. Могу ошибаться, делал давно.
Здравствуйте! Тут только раскрой.
Длинна грани шестигранника a=127мм.
Формула радиуса усеченного икосаэдра R=a*2.478 (примерно). Итого d=630мм но это не точно, а примерный рассечет на калькуляторе.

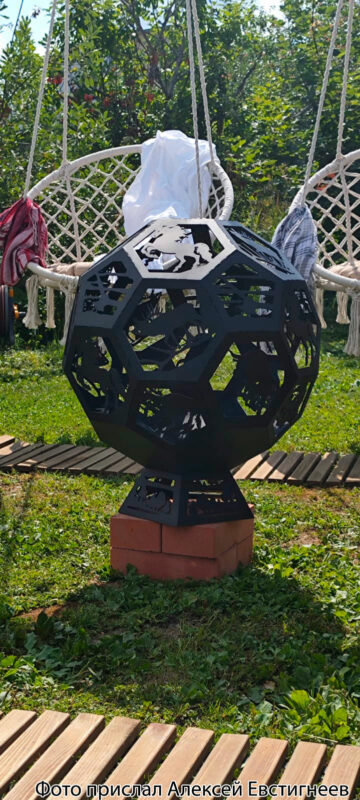

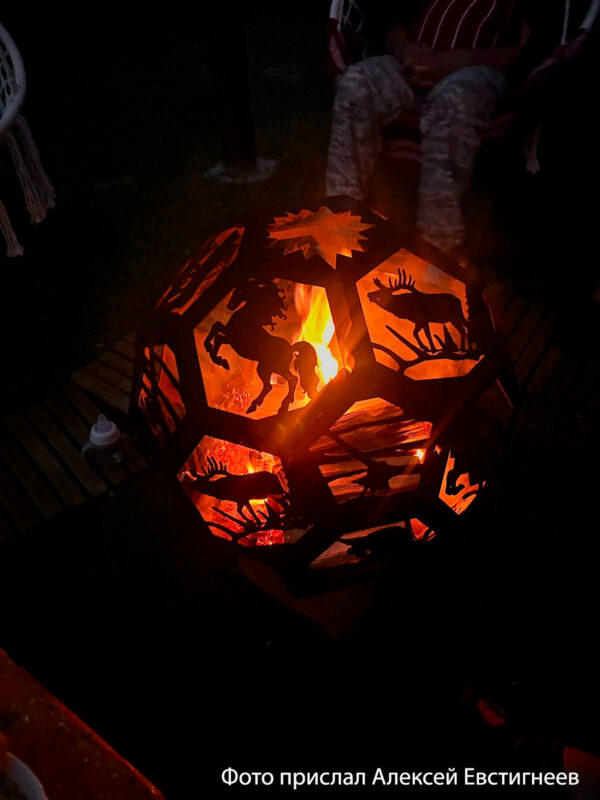

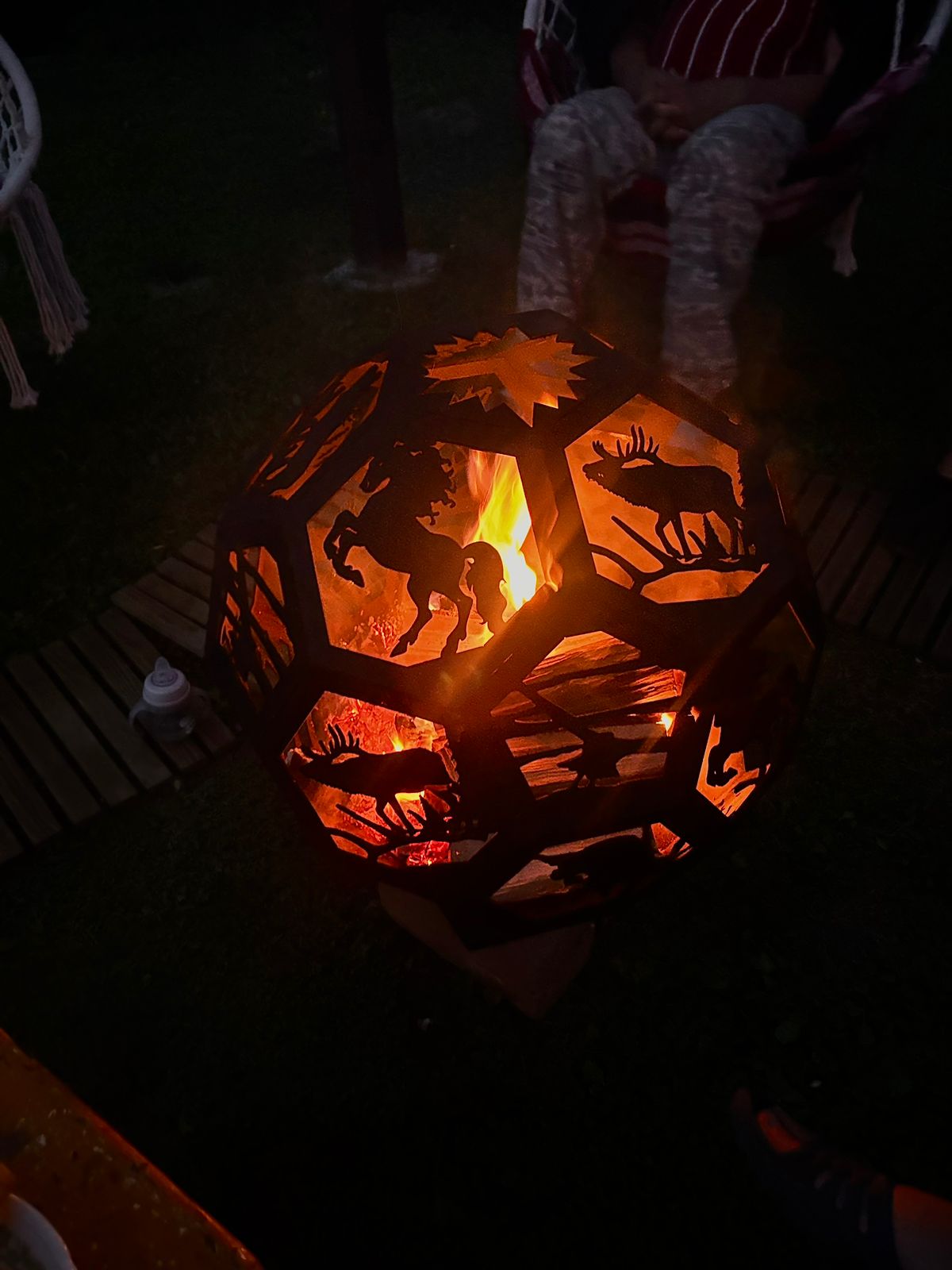

Спасибо за предоставленный чертеж. С файлом все хорошо, порезали на лазере, сварили, покрасили, получилась красота.
Пожалуйста, рад что вам понравилось. Это была моя дебютная разработка чаши.
Спасибо за фотографии, добавил в галерею к работе.
