Лакшери мангал "Татарстан"

Восьмигранная костровая чаша с конусным основанием и изображением зверей. Оборудована колосниковой решеткой, приоткрывая зольный ящик, можно контролировать подачу воздуха и соответственно силу горения. Имеется крышка от погодных осадков из листа 2 мм. Так же накладка для использования чаши в виде мангала.
ДхШхВ = 888х888х620 мм. Толщина металла 4 мм, масса изделия 90 кг.

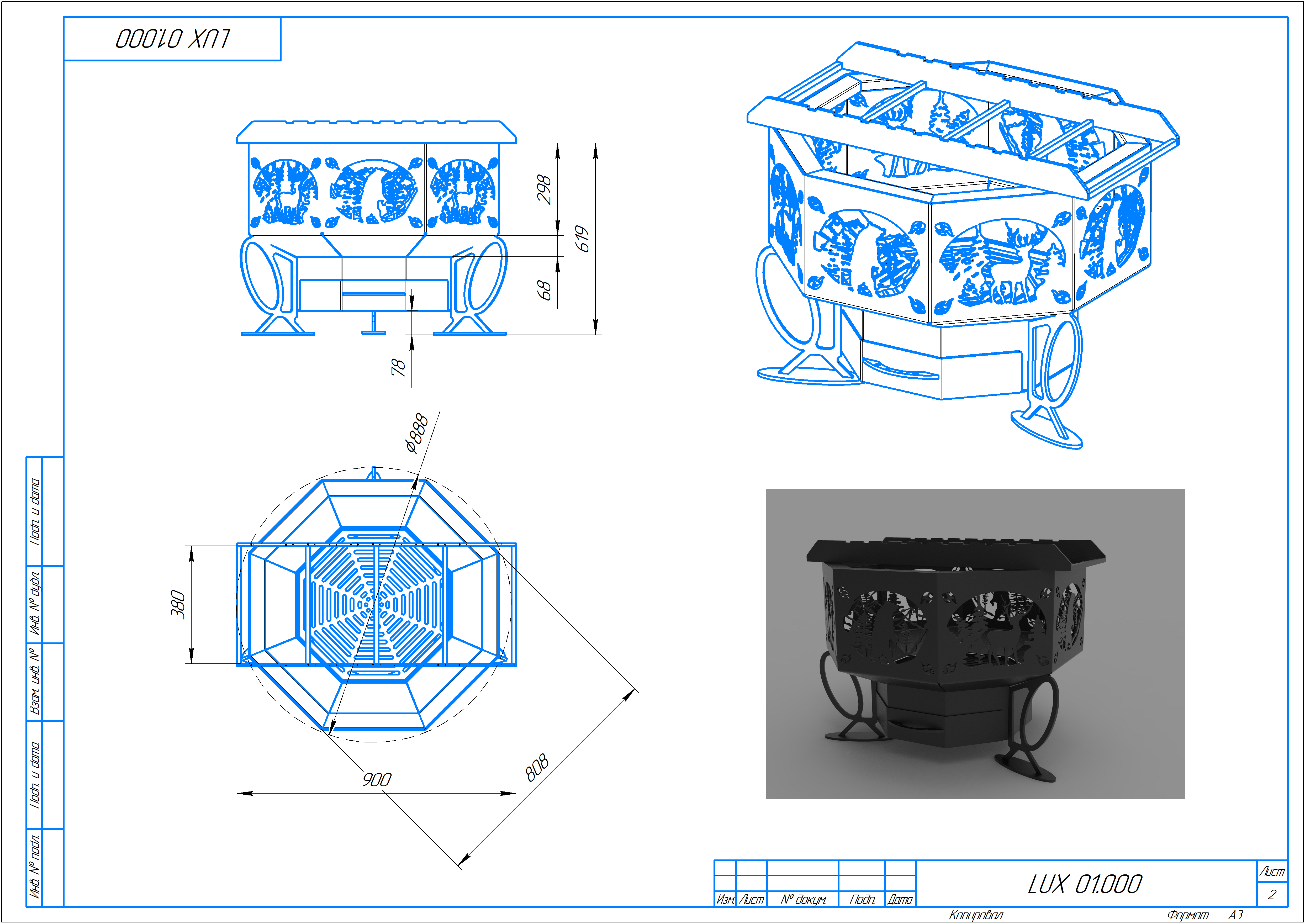

Состав: 3D модель, чертеж общего вида, раскрой dxf

Софт: КОМПАС-3D 19.04

Файлы:

Каталог
Модели для станков ЧПУ
Лакшери мангал "Татарстан"

Костровая чаша/

Костровая чаша/ПЛАЗМА раскрой/

Костровая чаша/ПЛАЗМА раскрой/8/

Костровая чаша/ПЛАЗМА раскрой/8/ножки 3шт.dxf

Костровая чаша/ПЛАЗМА раскрой/8/шашлычница 2шт.dxf

Костровая чаша/ПЛАЗМА раскрой/8/шашлычница 2шт.tap

Костровая чаша/ПЛАЗМА раскрой/8/ножки 3шт.tap

Костровая чаша/ПЛАЗМА раскрой/8/ручка.tap

Костровая чаша/ПЛАЗМА раскрой/8/ручка.dxf

Костровая чаша/ПЛАЗМА раскрой/2/

Костровая чаша/ПЛАЗМА раскрой/2/герб.tap

Костровая чаша/ПЛАЗМА раскрой/2/полоса 1300.dxf

Костровая чаша/ПЛАЗМА раскрой/2/герб.dxf

Костровая чаша/ПЛАЗМА раскрой/2/низ зольника.tap

Костровая чаша/ПЛАЗМА раскрой/2/полоса 1300.tap

Костровая чаша/ПЛАЗМА раскрой/2/крышка.dxf

Костровая чаша/ПЛАЗМА раскрой/2/крышка.tap

Костровая чаша/ПЛАЗМА раскрой/2/низ зольника.dxf

Костровая чаша/ПЛАЗМА раскрой/4/

Костровая чаша/ПЛАЗМА раскрой/4/колосник.tap

Костровая чаша/ПЛАЗМА раскрой/4/выдвижная пластина.dxf

Костровая чаша/ПЛАЗМА раскрой/4/корпус1.tap

Костровая чаша/ПЛАЗМА раскрой/4/колосник.dxf

Костровая чаша/ПЛАЗМА раскрой/4/косынка 8шт.tap

Костровая чаша/ПЛАЗМА раскрой/4/пластина.tap

Костровая чаша/ПЛАЗМА раскрой/4/косынка 8шт.dxf

Костровая чаша/ПЛАЗМА раскрой/4/выдвижная пластина.tap

Костровая чаша/ПЛАЗМА раскрой/4/пластина.dxf

Костровая чаша/ПЛАЗМА раскрой/4/низ.dxf

Костровая чаша/ПЛАЗМА раскрой/4/низ.tap

Костровая чаша/ПЛАЗМА раскрой/4/корпус1.dxf

Костровая чаша/Лакшери мангал _ LUX 01.000(2).png

Костровая чаша/3D/

Костровая чаша/3D/Крышка _ LUX 01.31.m3d

Костровая чаша/3D/Накладка _ LUX 01.100.a3d

Костровая чаша/3D/Обечайка _ LUX 01.001.m3d

Костровая чаша/3D/колосник _ LUX 01.005.m3d

Костровая чаша/3D/Ручка _ LUX 01.021.m3d

Костровая чаша/3D/Кольцо _ LUX 01.023.m3d

Костровая чаша/3D/Ножка _ LUX 01.013.m3d

Костровая чаша/3D/Ограничитель _ LUX 01.006.m3d

Костровая чаша/3D/Кантик _ LUX 01.015.m3d

Костровая чаша/3D/Низ зольника _ LUX 01.023.m3d

Костровая чаша/3D/Нога _ LUX 01.011.m3d

Костровая чаша/3D/Пластина _ LUX 01.101.m3d

Костровая чаша/3D/Обечайка низ _ LUX 01.002.m3d

Костровая чаша/3D/Накладка _ LUX 01.018.m3d

Костровая чаша/3D/Ручка _ LUX 01.32.m3d

Костровая чаша/3D/Корпус _ LUX 01.000.a3d

Костровая чаша/3D/Заглушка _ LUX 01.009.m3d

Костровая чаша/Лакшери мангал _ LUX 01.000.cdw

Костровая чаша/Лакшери мангал _ LUX 01.000(1).png

Костровая чаша/Рендер/

Костровая чаша/Рендер/untitled.5.jpg

Костровая чаша/Рендер/untitled.3.jpg

Костровая чаша/Рендер/untitled.4.jpg

Костровая чаша/Рендер/untitled.2.jpg

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
