Детский кукольный резной домик

0
80
16702
25
16
60

Кукольный домик, резной. Под раскрой на ЧПУ станке (фрезерном или лазерном). Адаптировано под фрезу до 2мм. Оптимально 1.6мм. Из фанеры 5.7мм (можно 6мм, тогда будет все очень плотно). В файле есть вектора, которые можно изменить соответственно толщине фанеры. Как бонус идет будка для собачки (в подарок :).
Размер домика в собранном виде 92х77х25см. Вес - 6кг.



Дата
18.03.2017
Язык
Русский
Состав
Файл Арткам2009, вектора в DXF, схема расположения элементов.
Софт
Другая ArtCam2009
Содержимое архива

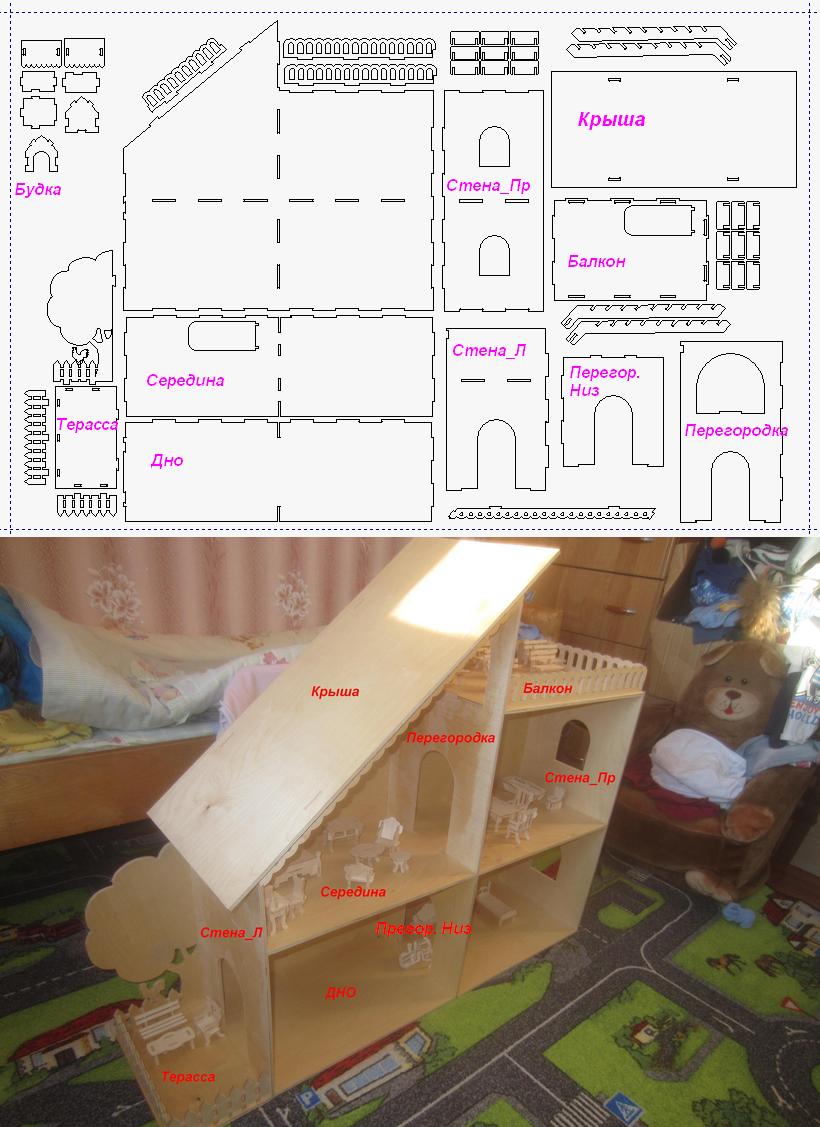

  • СхемаСборки.JPG
  • Домик1 (740х800х5.7).art
  • ДомикВектора.dxf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 16
user-avatar

Здравствуйте, не открывается файл в artcam 2018 и просит ключ, не подскажете решение ?

user-avatar

Недавно вырезал, 1 фанеры хватило. Расставьте всё четко вручную.

user-avatar

Добрый вечер , одна фанера размером 1.52×1.52 хватает или из двух должен ?

user-avatar

добрый день! хочу скачать этот файл. это возможно ?

user-avatar

Возможно, ознакомьтесь

user-avatar

Скачал, спасибо огромное, дочь будет рада )). А мебель покупная или тоже резная? Если резная, то можете создать еще одну раздачу с мебелью? Заранее спасибо

user-avatar

А вот и мебель

user-avatar

Спасибо что следите, только что добавил. Делалось в нескольких комплектах на фрезере фрезой 1.6мм, все рабочее. Пользуйтесь.

user-avatar

да, скоро будет

user-avatar

Нет конечно. 2000х1300 надо. Но там все можно скомпоновать, т.к. все вектора отдельно. Если уменьшить на 34%, то можно вырезать из 4мм фанеры лазером, естественно и сам домик будет меньше на 34%. Если уменьшать этот домик, то резать в любом случае только лазером, т.к. пазы в углах под фрезу будут слишком маленькими. Если заметить, то углы все скруглены под фрезу 1.6мм, чтобы все части соединялись вплотную, и примыкали в углах!

user-avatar

Добрый день! Подскажите по фрезам по фрезе какую лучше использовать для данного проекта и режимы?

user-avatar

Я режу прямым 2-х лезвийным гравером 1.6мм. Можно и кукурузой конечно. Диаметр до 2мм. Конечно 1мм подойдет, резка снаружи векторов.
Мне непонятно только, такие вопросы задаёте, будто на станке ещё не работали,а уже хотите резать кукольный большой домик. Потренируйтесь на кошках.
В целом в описании все описано, остальное - опыт самого ЧПУшника.

user-avatar

Все верно, не работал ещё. Но за ответ благодарю. Пока собираю фрезы, читаю литературу и задаю подобные вопросы.

user-avatar

Подскажите начинающему ЧПУшнику, фрезой в 1мм вырежу? По внешнему контуру чертежа резать ?

user-avatar

Кукуруза или компрессионая фреза?

user-avatar
Пользователь
18.03.2017 в 18:33

А какой размер фанеры должен быть что бы вырезать все на одном листе,1000х600 хватит?
