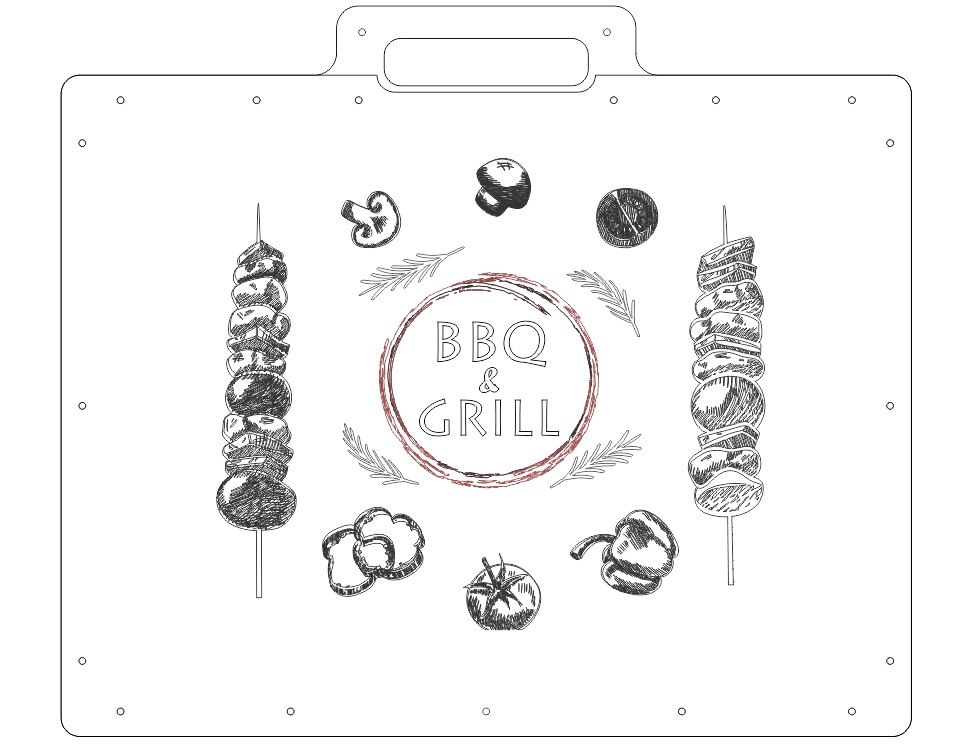

Кейс-столик из фанеры. Внутренний размер 450х330х32мм, внешний размер 500х430х40мм, материал для изготовления фанера 4мм, способ изготовления лазерная резка. Фурнитура (петли, замочки, дизайн винтов) подбирается самостоятельно. Для сборки потребуется винт+гайка м4х20 - 38шт, гайка м8 - 5шт, шпилька м8х400мм - 5шт, клей пва для склеивания 4 и 5 панелей. Сборка осуществляется в соответствии с нумерацией панелей (первая панель гравировкой наружу и далее по очереди), панели собираются на винты м4, в совмещенные панели 3 и 4 устанавляваются закладные гайки для крепления ножек, панель 5 приклеивается к панели 4, после чего устанавливаются гайки в технологические отверстия и винты затягиваются. Шпильки являются ножками, вкручиваются в закладные гайки.
