Конструктор рассчитан на 4мм фанеру с толщиной резки лазера в 0.3мм габариты готового изделия 120х120х310мм

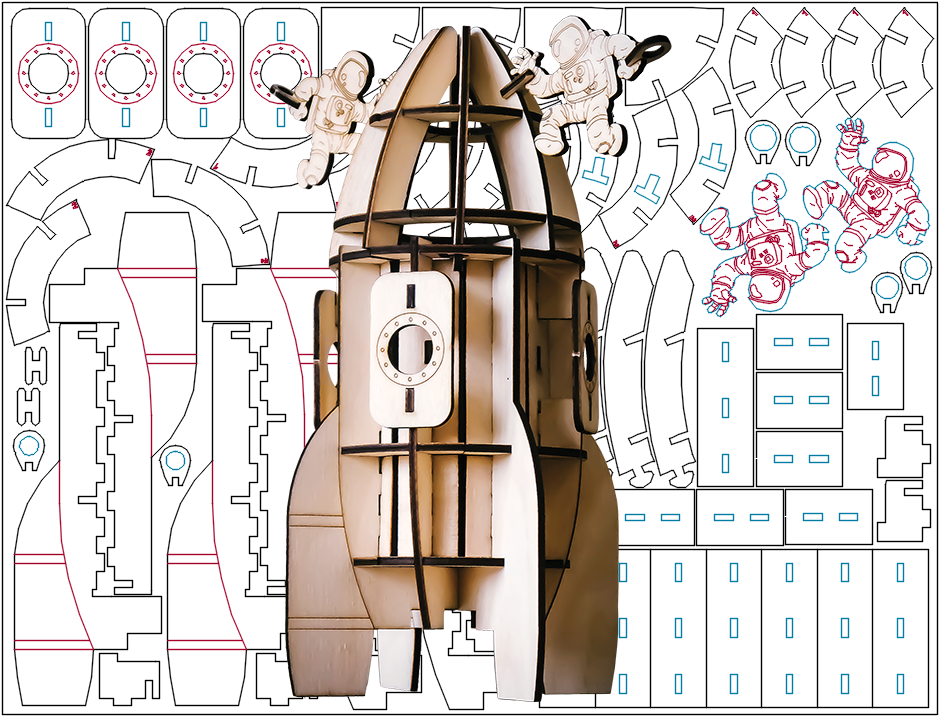

Все детали размещены на лист 500х380мм, так же предусмотрены зацепки предотвращающие выпадение деталей из заготовки и цветовое деление по очередям резки и гравировки
красный - гравировка
голубой - резка первой очереди
чёрный - резка второй очереди
Масштаб чертежа 1:1
