Чертежи Коптилка горячего копчения разрабатывалась мной, для изготовления необходима лазерная резка, гибка, сварка. Форма бокс, коробка.
Толщина металла - 3мм.
Толщина решеток, поддона - 2мм. (желательно из нержавеющей стали)
Габаритные размеры (ДхШхВ) - 550х266х300

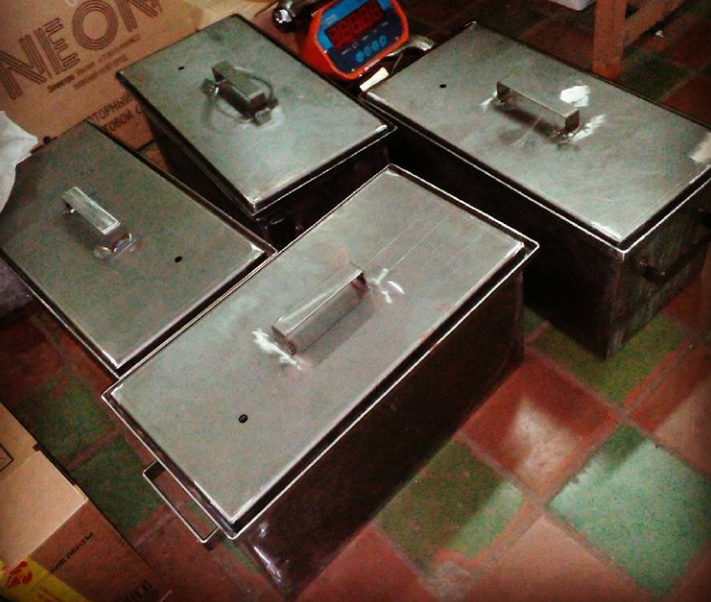

Изготовлено по данным чертежам большое количество, поэтому проблем при изготовлении не возникнет. сборка по шип-пазам
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Коптилка горячего копчения ящик 550х266х300
Коптилка горячего копчения ящик 550х266х300
2
29
2568
14
2
50
Сообщить о проблеме
Автор
Серёга Ч
Дата
10.12.2020
Язык
Русский
Состав
Раскрой для лазерного станка, чертежи в ПДФ
Софт
AutoCAD 2014
Как открыть?
Отзывов пока нет
Содержимое архива
-
Дно 1шт 3мм.dwg
-
Затвор большой 2шт 3мм_гибка.dwg
-
Затвор большой 2шт 3мм_гибка.pdf
-
Затвор малый 2шт 3мм_гибка.dwg
-
Затвор малый 2шт 3мм_гибка.pdf
-
Коптилка.pdf
-
Коптилка 1.pdf
-
Крышка 1шт 3мм_гибка.dwg
-
Крышка 1шт 3мм_гибка.pdf
-
Модуль решетки 1шт 2мм_гибка.dwg
-
Модуль решетки 1шт 2мм_гибка.pdf
-
Поддон 1шт 2мм_гибка.dwg
-
Поддон 1шт 2мм_гибка.pdf
-
Решетка 1шт 2мм_гибка.dwg
-
Решетка 1шт 2мм_гибка.pdf
-
Ручка 1шт 3мм_гибка.pdf
-
Ручка 3шт 3мм_гибка.dwg
-
Стенка 2шт 3мм.dwg
-
Стенка боковая 2шт 3мм.dwg
-
Съемный модуль.pdf
