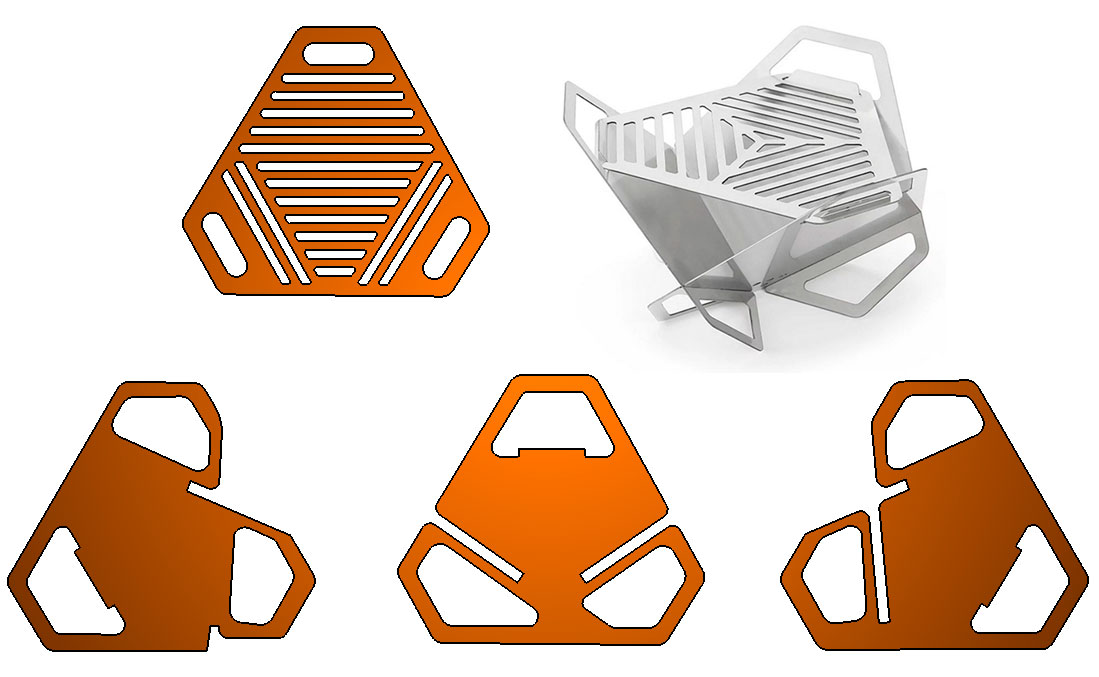

Готовый раскрой костровой чаши (барбекю/гриль) "Бабочка" из металла в формате DXF. Визуализация для примера, как собирать. Сам раскрой отличается, горизонтальная верхняя пластина имеет немного другой рисунок, что Вы можете видеть на картинке предварительного просмотра. В данной версии (в отличии от других схожих из интернета) исправлена замкнутость и пересечения контуров.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Костровая чаша барбекю "Бабочка"
Костровая чаша барбекю "Бабочка"
13
103
4397
606
4
Бесплатно
Сообщить о проблеме
Автор
user-0675274
Дата
10.08.2023
Язык
Русский
Состав
Развертка
Софт
DXF 2021
Отзывов пока нет
Содержимое архива
-
-
Макет DXF Костровая чаша-барбекю Бабочка.dxf
-
Макет DXF Костровая чаша-барбекю Бабочка.frw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Евгений Грачёв
Сергей Орлов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Чёт вышло ну прям вообще не очень, у кого-нибудь есть хороший вариант?
А что не так? Расскажите, фото приложите.

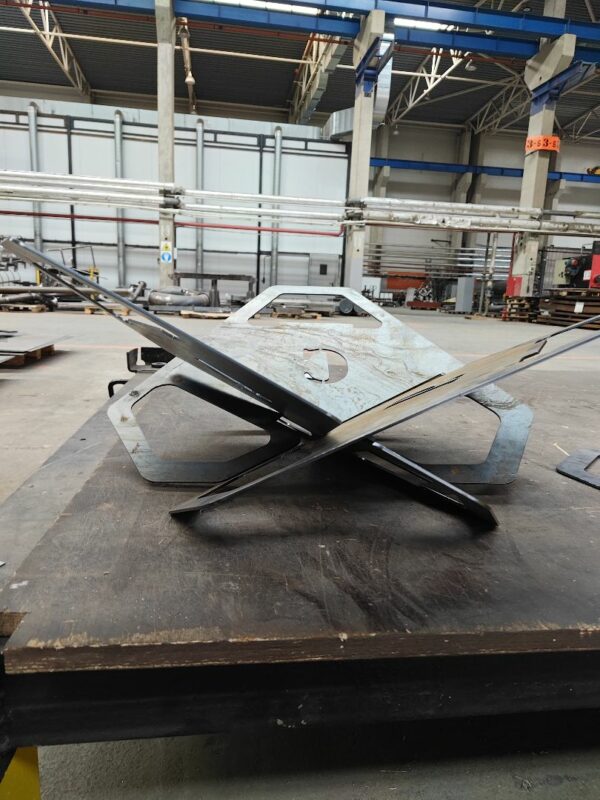

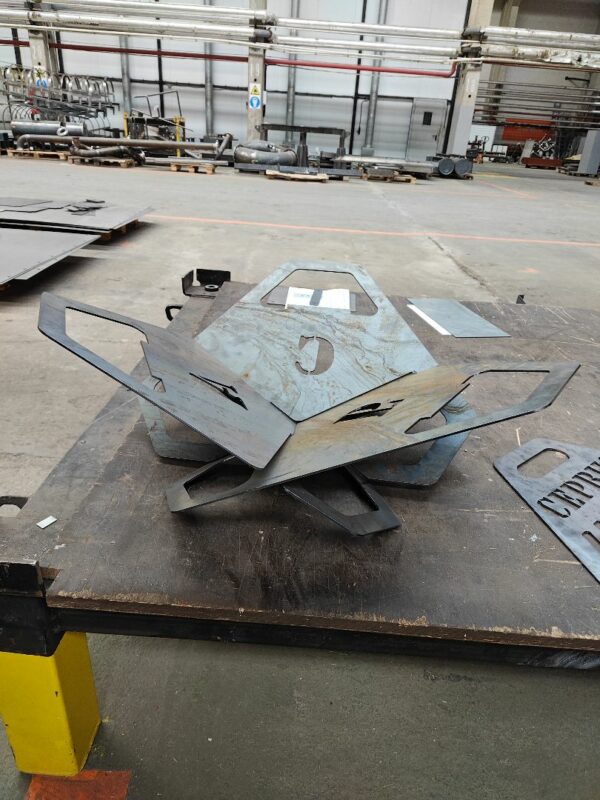

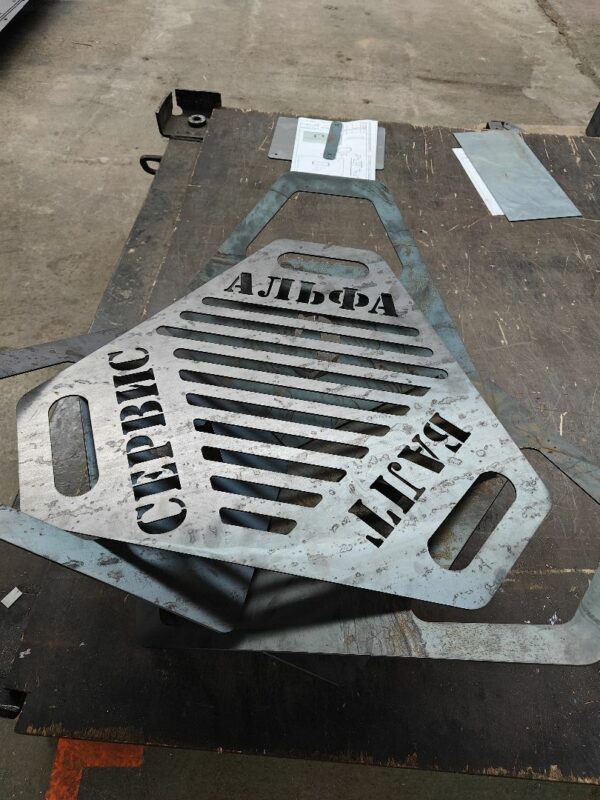

Изготовили данный мангал. На буквы не обращайте внимание, сам конструктив не изменял, только добавил буквы =) Слишком горизонтальное расположение, пазы думаю слишком широкие, попробую их укоротить до 5мм, чтобы был люфт, после сборки приложу верхнюю часть и посмотрю как ложится будет, предполагаю, что надо будет изменить либо отверстие в верхней части либо в стенках уменьшить выступ, чтобы вставлялись без проблем в верхнюю часть.
Для какой толщины металла эти чертежи?
Супер
Ну такое, нужно решетку чуть переделать, чтоб в натяг держала эти три детали. А так норм.
