Кресло-качалка из фанеры 15мм, есть модель и DXF на лазер. Сделано по фото. Кресло-качалка это кресло с возможностью раскачиваться взад-вперёд, качание обеспечивается двумя изогнутыми деталями, которые выполняют и функцию ножек.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Кресло-качалка из фанеры 15мм
Кресло-качалка из фанеры 15мм
0
8
235
4
3
20
Автор
Riedel
Дата
11.09.2024
Язык
Русский
Состав
3D сборка, деталировка, DXF
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
Модели 5-24
-
Винт Конфирмат 6,3 х 50.m3d
-
Винт Конфирмат 7 х 70.m3d
-
Винт М6.m3d
-
Втулка М6.m3d
-
КК.00.00.000 Мастер-модель - Кресло-качалка.m3d
-
КК.00.00.000 МС - Кресло-качалка.a3d
-
КК.00.00.000 МС - Кресло-качалка.stp
-
КК.00.00.001 МД - Ламель основания сидушки.m3d
-
КК.00.00.002 МД - Ламель сидушки.m3d
-
КК.00.00.003 МД - Ламель основания спинки.m3d
-
КК.00.00.004 МД - Ламель спинки.m3d
-
КК.00.00.005 МД - Усиление спинки верхнее.m3d
-
КК.00.00.006 МД - Усиление спинки нижнее.m3d
-
КК.00.00.007 МД - Усиление сидушки переднее.m3d
-
КК.00.00.008 МД - Усиление основания.m3d
-
КК.00.00.009 МД - Ламель подлокотника.m3d
-
КК.00.00.010 МД - Ламель расширения подлокотника.m3d
-
КК.00.00.011 МД - Усиление основания заднее.m3d
-
Стяжка межсекционная М6х30.a3d
-
-
Чертежи 5-24
-

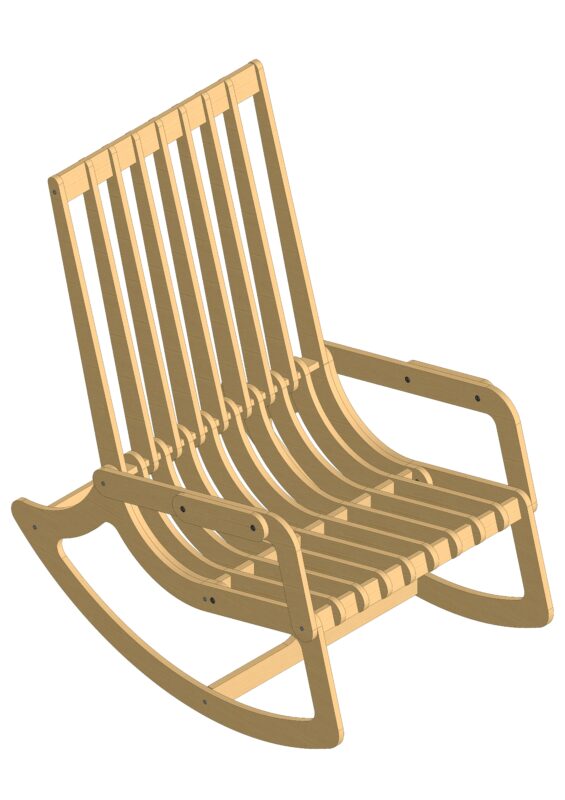

КК.00.00.000 МС - Кресло-качалка.jpg
-

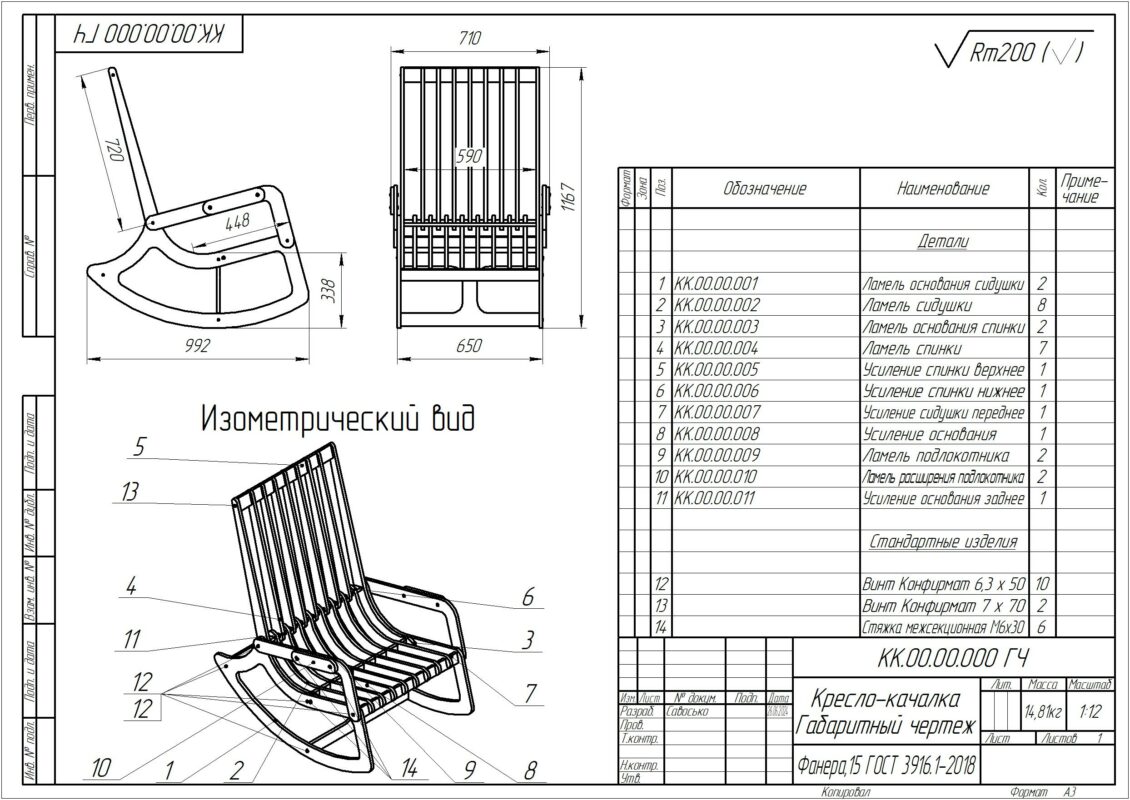

КК.00.00.001 ГЧ - Кресло-качалка Габаритный чертеж.cdw
-
КК.00.00.001 ГЧ - Кресло-качалка Габаритный чертеж.jpg
-
-
Лазер 5-24
-
15мм Фанера 1шт КК.00.00.005 МД - Усиление спинки верхнее.dxf
-
15мм Фанера 1шт КК.00.00.006 МД - Усиление спинки нижнее.dxf
-
15мм Фанера 1шт КК.00.00.007 МД - Усиление сидушки переднее.dxf
-
15мм Фанера 1шт КК.00.00.008 МД - Усиление основания.dxf
-
15мм Фанера 1шт КК.00.00.011 МД - Усиление основания заднее.dxf
-
15мм Фанера 2шт КК.00.00.001 МД - Ламель основания сидушки.dxf
-
15мм Фанера 2шт КК.00.00.003 МД - Ламель основания спинки.dxf
-
15мм Фанера 2шт КК.00.00.009 МД - Ламель подлокотника.dxf
-
15мм Фанера 2шт КК.00.00.010 МД - Ламель расширения подлокотника.dxf
-
15мм Фанера 7шт КК.00.00.004 МД - Ламель спинки.dxf
-
15мм Фанера 8шт КК.00.00.002 МД - Ламель сидушки.dxf
-
-
Инфо 5-24
-
-
-
desktop.ini
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
Добрый вечер, спасибо за работу! А может есть еще чертежи отдельно деталей?
Здравствуйте! А Вам не хватает раскроя на лазер?
Да нет, все супер) просто мне там для задания нужен комплект чертежей отдельно деталей и общий сборочный, просто спросил, может есть)
