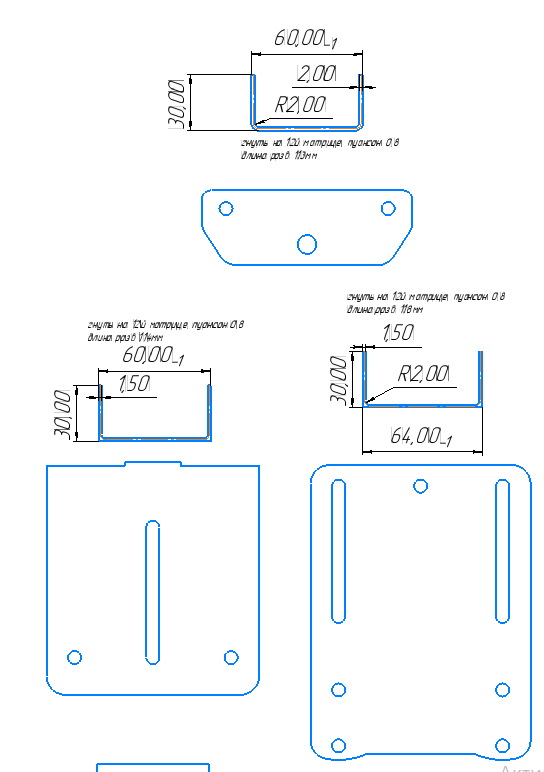

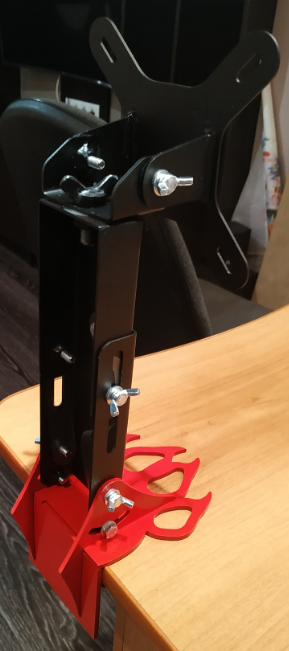

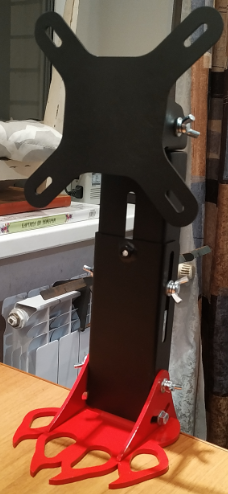

кронштейн монитора стандарта VESA 100x100 с креплением к столу на "барашке", имеет регулировки по наклону, вылету по высоте, повороты и т.д. Чертежи по гибке так же в файле проекта.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Кронштейн монитора к столу стандарта VESA 100x100
Кронштейн монитора к столу стандарта VESA 100x100
0
3
92
1
0
30
Сообщить о проблеме
Автор
Дмитрий
Дата
30.06.2025
Язык
Русский
Состав
1.файл проекта изделия со всеми эскизами и чертежами по гибке. 2. файлы контуров для лазерной резки
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
2020-01-29 22-33-16.JPG
-
2020-01-29 22-33-29.JPG
-
кроштейн для монитора 1,5мм.dxf
-
кроштейн для монитора 1,5мм.frw
-
кроштейн для монитора 2мм.dxf
-
кроштейн для монитора 2мм.frw
-
кроштейн для монитора 3мм.dxf
-
кроштейн для монитора 3мм.frw
-
кроштейн для монитора 4мм.dxf
-
кроштейн для монитора 4мм.frw
-
кроштейн для монитора проект.frw
