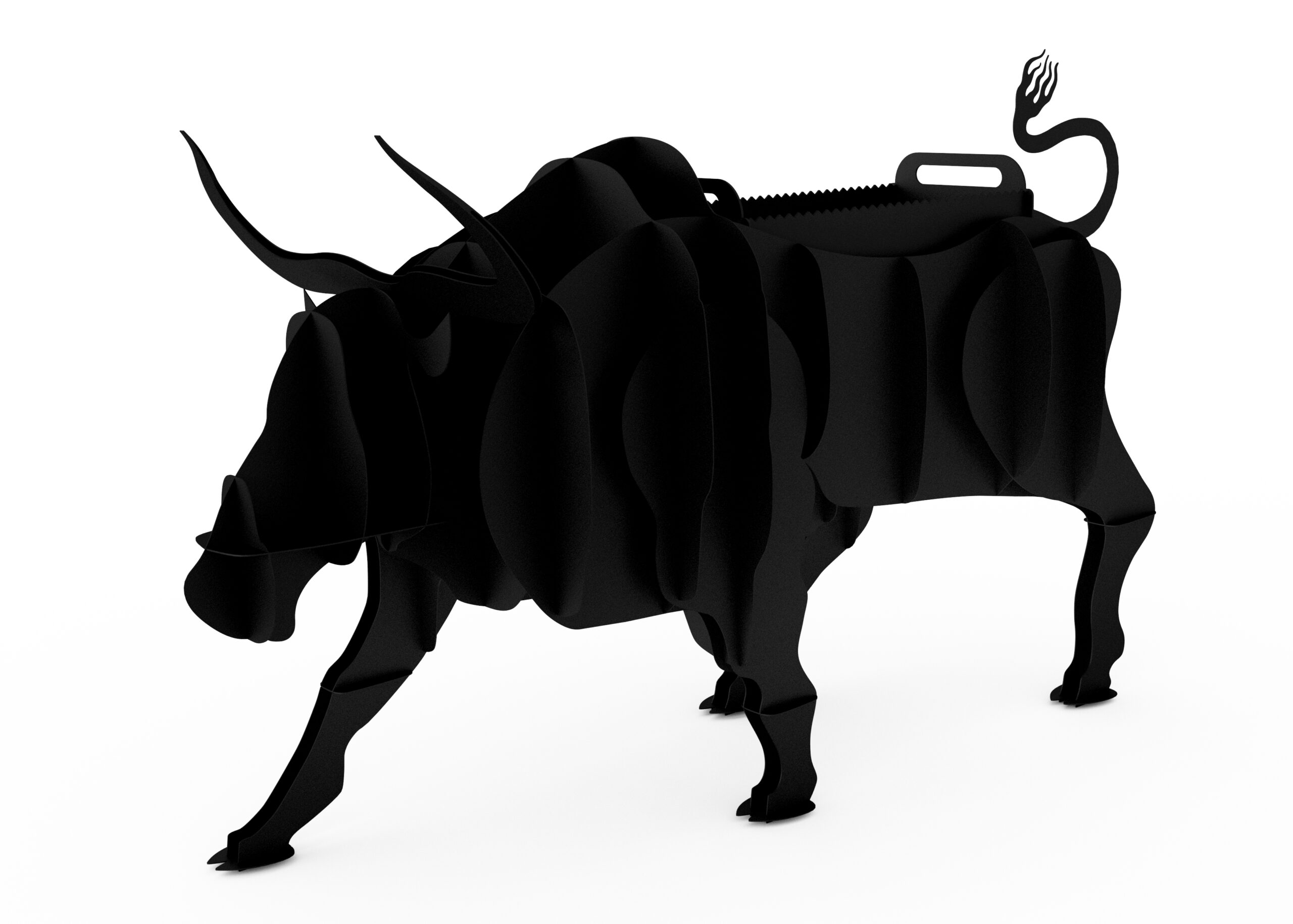

Мангал в виде быка. Выполнен методом лазерной резки из стали толщиной 2 мм. Раскрой представлен в различных форматах: CorelDRAW, AutoCAD и компас. Также представлена 3d модель в формате sat.
Мангал Бык
0
193
5295
121
14
50
Автор
Руслан
Металл
Дата
25.08.2017
Язык
Русский
Состав
3D сборка в формате sat, файлы раскроя dfx, cdr, frw
Софт
КОМПАС-3D 15
Как открыть?
Содержимое архива
-
Мангал Бык
-
Бык.dxf
-
Бык.frw
-
Мангал Бык.sat
-
Мангал Бык.jpg
-
Бык.cdr
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
14
Чтобы оставить комментарий, необходимо войти
Кто это чертил? Так не делается. Какие нафиг 2мм сталь, когда пазы по 2мм. Пазы с запасом делать надо на плюс давать, а не впритык. Вдвоем 2 часа его собирали, если бы сталь была чуть на плюс вообще пришлось бы все выкинуть.
Подскажите пожалуйста, сколько листов металла нужно?
подскажите сколько листа уходит на него
А какая высота?
Идея просто супер. я в восторге
Не подскажите, какую длину имеет самая длинна часть? Резать планирую не в своем городе и вопрос влезет ли в мою легковую машину. Есть ли смысл скачивать файл, баллов не много тока зарегистрировался.
Заранее спасибо.
Размеры всей модели в сборе- 1700x950, мангала 580х280
напишите пожалуйста р-ры на всех мангалах
размеры?
В архиве кстати раскрой только в формате DXF, файл компас пустой, но DXF открывается компасом, так что не переживайте.
в раскрое все исправлено, 3d только для визуализации
Я смотрел только 3D модель, раскрой не проверял.
По модели суммарный зазор между жаровней и стенками 50мм, рога тоже не возможно так изготовить. Если в раскрое это исправлено тогда извиняюсь.
http://c2n.me/3NdtyjS скрин
Доработки нигде не надо, все вырезали и собирали, вся документация абсолютно рабочая
Для скачавших мангал (любой из 5ти), везде необходима доработка, так что не спешите резать. У быка их немного больше, но все ровно спасибо за раздачу.
