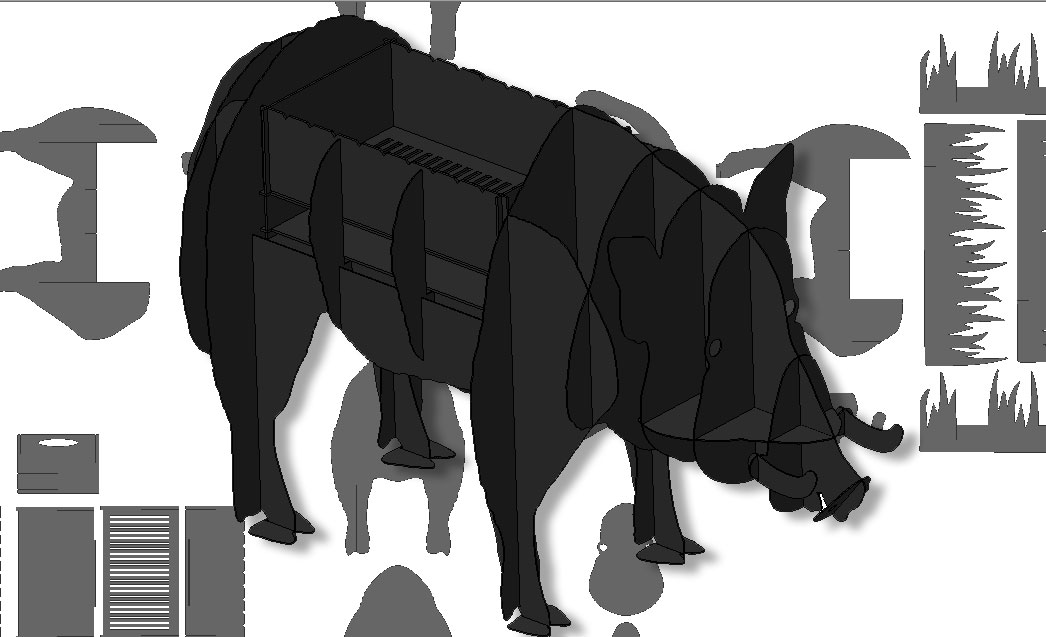

Мангал в виде животного кабана. Выполнен методом лазерной резки из стали толщиной 2 мм. Раскрой представлен в различных форматах: CorelDRAW, AutoCAD и компас. Также представлена 3d модель в формате sat.
Мангал Кабан
0
151
5400
92
9
50
Сообщить о проблеме
Автор
Руслан
Металл
Дата
25.08.2017
Язык
Русский
Состав
3D сборка в формате sat, файлы раскроя dfx, cdr, frw
Софт
КОМПАС-3D 15
Как открыть?
Содержимое архива
-
Мангал кабан
-
Кабан.frw
-
Мангал Кабан.sat
-
Мангал Кабан.jpg
-
Кабан.dxf
-
Кабан.cdr
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Redok
gurvita
Комментарии
9
ooo_forum@inbox.ru
02.04.2021 в 10:25
Ссылка на комменарий 322243
Дмитрий, что то у нас не получается его пересохранить. может вы сами это сделаете? будет благодарны! на вашем сайте много всяких интересных изделий, хотели и дальше приобретать чертежи!
Дмитрий
Ребров
Модератор
02.04.2021 в 14:19
Ссылка на комменарий 322298
Оказалось что в CypCut Laser Cutting System 6.3.762.6 некоторые пазы сужает в треугольники. Если конвертировать DXF файл до версии 2007-2019 отображается корректно. Резать не пробовал, это Вы уже сами. Проверьте почту, я скинул демонстрацию.
Дмитрий
Ребров
Модератор
02.04.2021 в 10:32
Ссылка на комменарий 322252
Напишите в контакты, какое ПО используете, какой станок, если у меня будет на чем проверить помогу.
ooo_forum@inbox.ru
26.03.2021 в 12:12
Ссылка на комменарий 321775
В автокаде открывается нормально, но перекидывая файл в программу уже непосредственно на резку - пазы треугольником почти на всех деталях! я могу вам фото отправить, напишите почту куда отправить.
Дмитрий
Ребров
Модератор
26.03.2021 в 13:50
Ссылка на комменарий 321792
А Вы не думали что проблема в версии файла всего навсего? Скачайте конвертер, сохраните под 2000г и уже потом загружайте в станок. Напишите о результатах. Вторая возможная проблема, это то (далее идет только мое предположение), что автор сделал экспорт из Corel и не проверил настройки веса толщины линий, слоев и опять же года.
ooo_forum@inbox.ru
26.03.2021 в 10:15
Ссылка на комменарий 321760
Не скачивайте этого Кабана! Начерчено вообще не правильно, пазы нарисованы не как прямоугольники, а как просто углы, его невозможно будет собрать. Лист металла испоганить - это 3500р
Дмитрий
Ребров
Модератор
26.03.2021 в 10:30
Ссылка на комменарий 321762
А можно поподробнее, про что Вы? До Вас скачали 80 человек и всех все получается. Открыл раскрой - пазы прямоугольники 20*2 и длиннее, что Вы имеете ввиду? Чем Вы открывали?
Max
Tymoshenko
30.04.2019 в 14:58
Ссылка на комменарий 284236
Размеры?
Миша
Рябухин
26.07.2018 в 22:12
Ссылка на комменарий 257104
Сколько листов надо на одного кабана? Спасибо
